Обзор
Короткое описание
Утвержденный тип средств измерений.
Концепция управления R&S®FSG аналогична концепции анализаторов спектра R&S®FSQ, R&S®FSU и R&S®FSP, включая набор команд интерфейса GPIB/IEC. Таким образом, эти приборы образуют единую платформу для самых разных приложений.

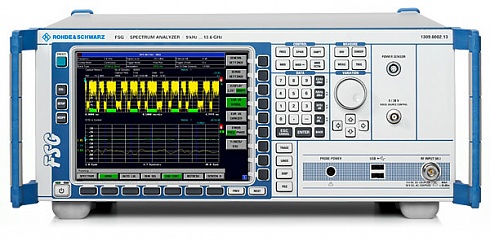

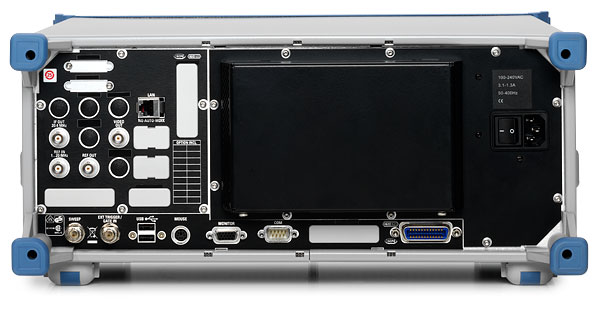

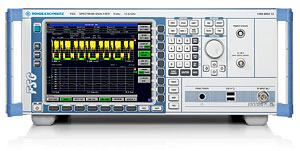

R&S®FSG
Ключевые факты
Диапазон частот от 9 кГц до 8 / 13,6 ГГц
Полоса I/Q-демодуляции 28 МГц
Память I и Q на 4 млн. отсчетов
Извлечение данных I/Q, например, для настройки усилителя MCPA

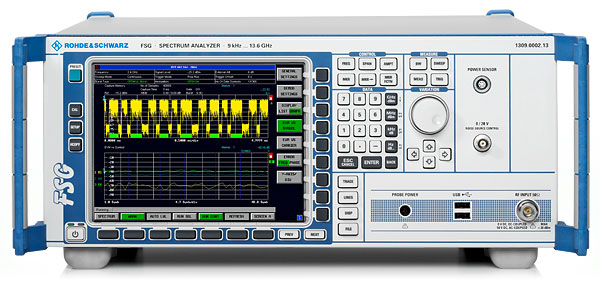

R&S®FSG – полноценный анализатор спектра высшего класса – Точка пересечения по интермодуляционным 7 составляющим 3-го порядка: +25 дБмВт (ном.) – Точка компрессии 1 дБ: +13 дБмВт – 84 дБ ACLR для сигналов 3GPP с коррекцией шума
Благодаря своим превосходным измерительным характери стикам и разнообразию полезных функций, осциллографы R&S®RTM облегчают повседневную работу как при разработке изделий, так и в сервисе. Их компактные размеры, простое управление и великолепный экран делают эти приборы лучшим выбором для ежедневных задач контроля и измерений .
Применение Синхронизация и декодирование протоколов последовательной передачи данных
Поддержка различных стандартов последовательной передачи данных
Инструменты для синхронизации и декодирования интерфейсов I2C, SPI и UART/RS-232, LIN и CAN
Запуск по предопределенным сообщениям/адресам шины
Отображение результатов декодированной информации как в виде цветной кодировки сигналов шины, так и в виде таблицы.
Анализ записанных сигналов по событиям, представляющим интерес для пользователя, с помощью функций поиска и навигации.
Особенности
Расширенная функциональность и превосходные характеристики во всех сферах применения
Полный набор детекторов для обработки различных типов сигналов
Широкий выбор фильтров, определяющих разрешающую способность по частоте
Полный диапазон функций анализа
Универсальный анализ цифровых радиосигналов Опциональный векторный анализатор сигналов R&S®FSQ-K70 расширяет возможности анализатора спектра R&S®FSG, добавляя универсальные функции демодуляции и анализа цифровых радиосигналов вплоть до уровня битового потока.
Поддержка всех основных стандартов радиосвязи
Готовность к работе с широкополосными приложениями
Поддержка всех широко распространенных режимов циф- ровой модуляции
Оптимальное представление результатов
Измерение девиации частоты после установления сигнала Опция R&S®FS-K7 добавляет измерительный демодулятор для аналоговых режимов модуляции АМ, ЧМ и ФМ, позволяя, например, измерять не только девиацию частоты, но и частотные характеристики задающего генератора. Анализ демодулированного сигнала можно выполнять с помощью быстрого преобразования Фурье (FFT).
Работа с мобильными радиостанциями 3 поколения Набор функций плюс широкий динамический диапазон превращают R&S®FSG в идеальное средство разработки и тестирования базовых станций. Эти возможности дополнительно расширяются превосходным набором характеристик стандартной конфигурации R&S®FSG, таких как общая погрешность измерения <0,3 дБ, функция стробированной развертки и синхронизация по сигналу ПЧ. В сочетании со встроенным программным обеспечением R&S®FS-K5 для GSM/EDGE, анализатор R&S®FSG предлагает полную функциональность для измерений ВЧ-сигналов и модуляции в системах GSM. Функции измерения EDGE (поколение 2.5), уже входят в опцию R&S®FS-K5.
Измерения сигналов Bluetooth® (R&S®FS-K8) Расширенный набор измерительных функций в соответствии со спецификациями ВЧ-тестирования Bluetooth® (Bluetooth® SIG) v. 2.0 + EDR
Анализ точности модуляции стандарта 3GPP LTE Функции опции R&S®FSQ-K100 охватывают все важнейшие характеристики передатчика. Она поддерживает автоматическую демодуляцию, которая сокращает время настройки.
Гибкое документирование и сетевые функции Благодаря встроенной в прибор операционной системе Windows XP результаты измерений легко документируются. Стандартный сетевой интерфейс обеспечивает подключение к стандартной сети (Ethernet 10/100BaseT). Дистанционное управление по сети может осуществляться в стандарте LXI.
Подробно
Система вертикального отклонения
Количество каналов
RTM2032/2052
2
RTM2034/2054
4
Полоса пропускания (на уровне–3 dB) при 50 Ом
RTM2032/2052
300 МГц
RTM2034/2054
500 МГц
Время нарастания переходной характеристики (расчетное)
RTM2032/2052
1 нс
RTM2034/2054
700 пс
Входное сопротивление
50 Ом ±1.5 %
1 МОм ±1 %, 15 пФ (расчетное)
Чувствительность
При максимальной полосе пропускания во всех диапазонах
50 Ом: от 1 мВ/дел до 1 В/дел
1 МОм: от 1 мВ/дел до 10 В/дел
Разрешение
8 бит
Система сбора информации
Максимальная частота дискретизации (в режиме реального времени)
2,5 ГГц; 5 ГГц при объединении каналов
Объем памяти
RTM2032/2034 RTM2052/2054
10 млн. отсчетов; 20 млн отсчетов при объединении каналов
Режимы детектирования
Возможно сочетание режима прореживания и арифметических опереаций с формой сигнала
Выборка, пиковый детектор, режим высокого разрешения
Арифметические операции
Выключены, огибающая, усреднение, сглаживание
Режимы интерполяции
Sin(x)/x
Система горизонтального отклонения
Диапазон временной развертки
От 1 нс/дел до 50 с/дел
Погрешность временной развертки
RTM2032/2034 RTM2052/2054
3.5ppm
Задержка между каналами
±100 нс
Система синхронизации
Режимы синхронизации
По фронту, по длительности, видео, по шаблону, B-триггер
Опционально: I2C, SPI,UART/RS-232
Уровень синхронизации
± 10 дел. от центра экрана
Функции анализа и измерений
Быстрое измерение (QuickMeas)
При нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются
пиковое напряжение, пол. пик,отр. пик, время нарастания, время спада, среднее значение,среднеквадратичное значение, период, частота
Автоматические измерения
уровень, пиковое напряжение,пол. пик, отр. пик, период, частота, число импульсов, число отр. импульсов, число фронтов возрастания, число фронтов спада, ширина импульса, обратная ширина импульса, скважность, скважность отр. импульсов,время нарастания, время спада, период синхронизации,частота синхронизации
Курсорные измерения
напряжение, время, отношение по Х, отношение по Y, число импульсов, пиковое значение, среднеквадратичное значение, среднее значение, время нарастания, время спада, вертикальный маркер
Синхронизация и декодирование протоколов последовательной передачи данных
Множество поддерживаемых стандартов
Высокие скорости захвата, позволяющие быстро обнаруживать ошибки
Простая и быстрая настройка конфигурации
Гибкая синхронизация протоколов
Понятное отображение данных
Интуитивно понятная навигация
Испытания на соответствие USB 2.0. Для автоматизированного тестирования USB устройств осциллограф RTO управляется программным обеспечением USB 2.0 Compliance Test (опция RTO-K21) и соединяется с испытываемым устройством тестовым набором RT-ZF1. Программное обеспечение RTO-K21 работает на отдельном ПК, управляет осциллографом RTO и направляет пользователя иллюстрированными пошаговыми инструкциями в процессе измерений. Отдельные тесты проверяют, например, качество сигнала передатчика USB по тестовой маске, основные компоненты и синхронизацию протоколов USB, и тестируют чувствительность приемника USB для корректной работы на минимальных уровнях сигнала. Конфигурируемый протокол испытания документирует измерения, включая числовые данные или скрин-шоты осциллографа в зависимости от выбора пользователя. Для надлежащего соединения испытуемого устройства c осциллографом используется тестовый набор RT-ZF1, состоящий из двух тестовых плат и соответствующих аксессуаров, таких как USB-кабели и адаптеры к мини-USB и микро-USB. «Плата Качества сигнала» содержит различные экспериментальные участки для тестирования качества сигнала передатчика и приемника испытуемого устройства. «Плата Загрузки» требуется для тестирования Концентратора USB, моделирует различные условия загрузки.
Принадлежности Высококачественные активные и пассивные пробники дополняют осциллографы RTО. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.
Семейство измерительных наконечников RTO
Пробники
Ширина полосы пропускания
Коэффици- ент деления
Входное сопротивл- ение
Входная емкость
Динамиче- ский диапазон
Дополнитель- но
Пассивные пробники
RT-ZP10
500 МГц
10:1
10 МОм
9,5 пФ
400 В (ср. кв. зн.)
Длина кабеля ~1,3 м
RT-ZZ80
8,0 ГГц
10:1
500 Ом
0,3 пФ
20 В (ср. кв. зн.)
Длина кабеля ~1,1 м
Пассивные высокого напряжения
RT-ZH10
400 МГц
100:1
50 МОм
7.5 пФ
1 кВ (ср. кв. зн.)
Длина кабеля ~2м
RT-ZH11
1000:1
4 кВ (пик.)
Активные несимметричные пробники
RT-ZS10Е
1.0 ГГц
10:1
1 МОм
0.8 пФ
±8 В
Длина кабеля ~1,1 м
RT-ZS10
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZS20
1.5 ГГц
RT-ZS30
3.0 ГГц
RT-ZS60
6.0 ГГц
0,3 пФ
Длина кабеля ~1,1 м
Активные дифференциальные пробники
RT-ZD10
1 ГГц
10:1/100:1
1 МОм
0.6 пФ 13 пФ
±5 В/ 50 В (DC), 46 В (AC peak)
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZD20
1.5 ГГц
10:1
0.6 пФ 35 пФ
±5 В
RT-ZD30
3.0 ГГц
RT-ZD40
4.5 ГГц
Активный дифференциальный пробник высокого напряжения
RT-ZD01
100 МГц
100:1
8 МОм
35 пФ
+/- 140 В
Длина кабеля ~ 90 см. Длина измерительных проводников ~ 30 см.
1000:1
+/- 1400 В
Семейство пробников RTО
Пробники
Ширина полосы пропускания
Макс. сила тока (скз./пик.)
Время нарастания
Погрешность преобразования
Макс. напряжение
Дополнительно
Токовые пробники
RT-ZC10
10МГц
150 A /±300 A
35 нс
±1 % до 150 A (скз.)
600В (CAT II) 300В (CAT III)
Требуется внешний источник питания, например
RT-ZA13
RT-ZC20
100 МГц
30 A / ±50 A
3.5 нс
±1 % до 30 A (скз.)
300 В (CAT I)
Принадлежности
Высококачественные пробники с разнообразными принадлежностями Высококачественные активные и пассивные пробники дополняют осциллографы RTM. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.
Семейство пробников R&S®RTM
Пробники
Ширина полосы пропускания
Коэффици- ент деления
Входное сопротивл- ение
Входная емкость
Динамиче- ский диапазон
Дополнитель- но
Пассивные пробники
RTМ-ZP10
500 МГц
10:1
10 МОм
~10 пФ
400 В (ср. кв. зн.)
Пробники высокого напряжения
RT-ZH10
400 МГц
100:1
50 МОм
7.5 пФ
1 кВ (ср. кв. зн.)
RT-ZH11
1000:1
4 кВ (пик.)
Активные несимметричные пробники
RT-ZS10E
1.0 ГГц
10:1
1 МОм
0.8 пФ
±8 В
RT-ZS10
1.0 ГГц
Встроенный вольтметр и микропереклю- чатель для управления прибором
Активные дифференциальные пробники
RT-ZD10
1 ГГц
10:1/100:1
1 МОм
0,6 пФ/1.3 пФ
±5 В/ 50 В (DC), 46 В (AC peak)
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZD20
1.5 ГГц
10:1
1 МОм
0.6 пФ
±5 В
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZD01
100 МГц
100:1/1000:1
8 МОм
3,5 пФ
±140В/ ±1400В
1 кВ (ср.кв.зн.)
RT-ZD0
100 МГц
100:1/1000:1
8 МОм
3.5 пФ
±140В/±1400В
1 кВ (ср.кв.зн.)
Семейство пробников R&S®RTМ
Пробники
Ширина полосы пропускания
Макс. сила тока (скз./пик.)
Время нарастания
Погрешность преобразования
Макс. напряжение
Дополнительно
Токовые пробники
RT-ZC10
10МГц
150 A /±300 A
35 нс
±1 % до 150 A (скз.)
600В (CAT II) 300В (CAT III)
Требуется внешний источник питания, например
RT-ZA13
RT-ZC20
100 МГц
30 A / ±50 A
3.5 нс
±1 % до 30 A (скз.)
300 В (CAT I)
Технические характеристики
Диапазон частот
FSG8: до 8 ГГц
FSG13: до 13,6 ГГц
ВЧ-характеристики

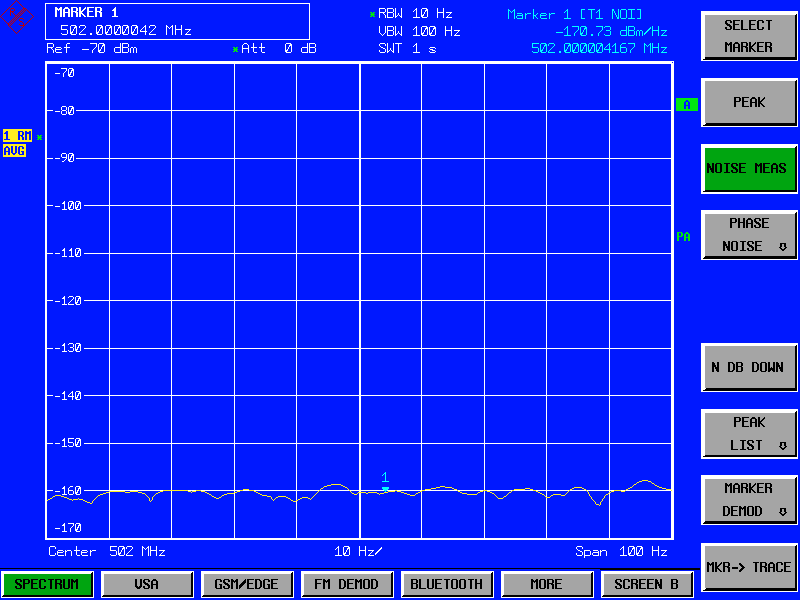

Средний уровень собственного шума (с усилителем): < -152 дБмВт (10 Гц)
Фазовый шум: тип. значение -105 дБн/Гц при отстройке 10 кГц, частота 640 МГц
Фазовый шум: тип. значение -150 дБн/Гц при отстройке 10 МГц, частота 640 МГц
Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение ±25 дБмВт
Точка компрессии 1 дБ: +13 дБмВт
Коэффициент ACLR для 3GPP: 77 дБ (84 дБ с коррекцией шума)
Коэффициент ACLR для сигнала с 4 несущими: 77 дБ с коррекцией шума
Погрешность
Суммарная погрешность измерения уровня 0,3 дБ в полосе до 3,6 ГГц
Погрешность из-за нелинейности <0,1 дБ до уровня -70 дБ
Быстродействие
Время развертки в частотной области 2,5 мс
Время развертки во временной области 1 мкс
До 70 дистанционных измерений/с по шине GPIB
До 80 дистанционных измерений/с (при обновлении изображения на экране)
