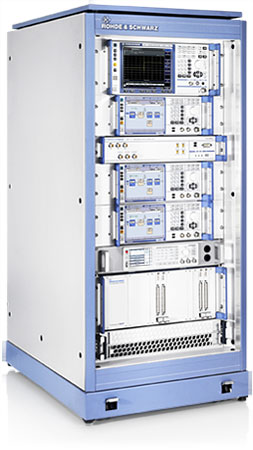

Система для тестирования входных каскадов радаров TS6600

1. Короткое описание

   R&S TS6600 – это система для моделирования фазово-когерентного многоканального сигнала. Система является эффективным решением для испытаний и калибровки входных каскадов при помощи многоканальных фазо-когерентных сигналов при разработке, производстве и обслуживании.

2. TS6600



3. Ключевые факты

   1. Генерация до десяти фазово-когерентных синхронных ВЧ сигналов
   2. Высокая скорость изменения уровня и фазы в динамическом диапазоне 50 дБ посредством загружаемых в систему профилей сигналов (режим I/Q)
   3. Непрерывный (CW) и импульсный режимы
   4. Генерация данных I/Q или использование существующих I/Q данных задаваемых пользователем сигналов с шириной полосы до 120 МГц, а также воспроизведение реальных сценариев приема
   5. Анализ передаваемых импульсов, включая измерение мощности
   6. Измерение аналоговых и цифровых сигналов тестируемого устройства
   7. Интеграция с платформой TSVP PXI делает возможным расширение возможностей системы для проведения испытаний модулей
   8. Встроенный измеритель мощности обеспечивает быструю автоматическую температурную компенсацию испытательной системы за время менее 10 с
   9. Настройка параметров сигнала и калибровка системы посредством графического интерфейса
   10. Полная калибровка системы (уровень и фаза) менее чем за 40 секунд благодаря измерителю мощности и сумматору
   11. Библиотеки программ обеспечивают простоту интеграции в главный программный испытательный комплекс

4. Быстрые ссылки

Точность измерительных мостов КСВ ограничена их направленностью и потерями на отражение у измерительного порта. Измерение малых коэффициентов отражения затруднено конечной направленностью моста КСВ. Коэффициенты отражения меньшие, чем направленность моста, не могут быть измерены непосредственно. При измерении больших значений коэффициентов отражения точность, главным образом, определяется потерями на отражение у измерительного порта моста.

Выдающиеся технические характеристики

• Дискретность установки ослабления от 0,1 дБ
• Диапазон частот до 67 ГГц
• Компенсация АЧХ
• Погрешность от 0,05 дБ
• Повторяемость 0,02 дБ (тип)

• Управление 4 внешними аттенюаторами одним базовым блоком
• Пользовательская коррекция ослабления дополнительных СВЧ устройств (кабелей, аттенюаторов)
• Интерфейсы GPIB, USB или LAN в стандартной комплектации
• Поддержка команд дистанционного управления предыдущих моделей аттенюаторов R&S®RSP, RSG, DPS и др.

• Управление при помощи клавиатуры или манипулятора мышь
• Сохранение и вызов предустановленных значении
• Компактный размер (1/2x19", 2 единицы по высоте)

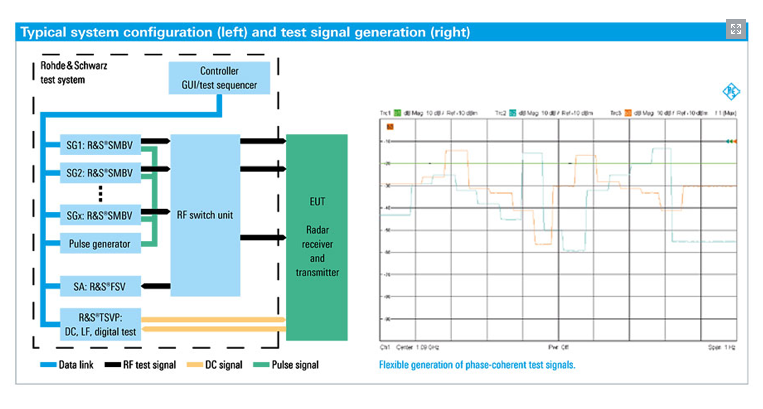

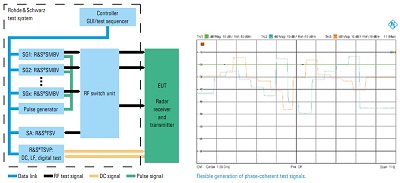

Для испытаний и калибровки многоканальных входных модулей радаров при разработке, калибровке и техническом обслуживании требуются фазово-когерентные испытательные сигналы. Эти сигналы могут быть модулированными или немодулированными последовательностями импульсов, или даже сложными реальными сценариями. Исключительно важными требованиями к таким сигналам являются высокая точность установки уровня и фазы в широком динамическом диапазоне, а также высокая скорость измерений и автоматические испытательные последовательности.

Высокая стабильность уровня и фазы, необходимая для испытания и калибровки испытываемого оборудования  должна обеспечиваться на протяжении длительного периода времени и в широком диапазоне температур. Испытательная система компании Rohde & Schwarz обеспечивает эффективное решение для анализа входных модулей радаров при помощи многоканальных фазово-когерентных сигналов. Высокая точность установки уровня и фазы обеспечивается посредством короткой самокалибровки системы, которая автоматически выполняется при каждом ее включении, а также после любого изменения температуры. Вместе с использованием комплексных испытательных программ это упрощает проведение испытаний при производстве и техническом обслуживании. Система управляется при помощи графического интерфейса или с помощью пользовательского программного обеспечения для измерений.

При создании и моделировании сценариев работы радара ключевым требованием является возможность гибкого формирования сигнала. Испытательная система Rohde & Schwarz позволяет использовать заранее определенные последовательности сигналов. Измерительная система может быть точно настроена в соответствии с конкретным приложением и требуемыми параметрами. Обладая высокой степенью масштабируемости, эта система может быть приспособлена для обеспечения функциональности, необходимой для любого желаемого приложения, от разработки до технического обслуживания.
