HM8030-6

Описание

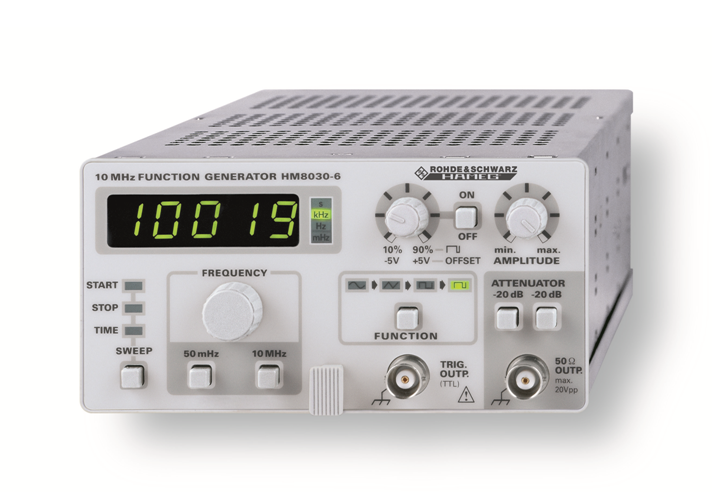

Функциональный генератор (10 МГц)

Характеристики

Информация для заказа

В комплект поставки входят: генератор сигналов произвольной формы, руководство по эксплуатации, компакт-диск

Рекомендуемые принадлежности
HZ20 Переходник ≪BNC – штекерное гнездо 4 мм≫
HZ22 Сквозная оконечная нагрузка 50 Ом
HZ33 Измерительный кабель 50 Ом, BNC/BNC, 0,5 м
HZ34 Измерительный кабель 50 Ом, BNC/BNC, 1,0 м

Описание

Модель	Диапазон частот	Типы сигналов
HM8030-6	10 МГц	Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы

Генераторы сигналов произвольной формы HM8030-6 предназначен для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.

Описание средства измерений
Принцип работы генератора сигналов произвольной формы HM8030-6 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В память генератора сигналов произвольной формы заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, треугольный и т. д. Предусмотрен режим частотной модуляции (внутренней и внешней). Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генератор сигналов произвольной формы оснащен выходом сигналов запуска. Генератор обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Конструктивно генератор сигналов произвольной формы представлен в модульном исполнении и используется в измерительной системе серии 8000.

Подробно

Метрологические и технические характеристики

Режимы работы
синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току
Диапазоны частот
0,05 Гц ... 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1)
Дрейф частоты	< 0,5 %/ч или 0,8 %/24 часа при постоянной температуре окружающей среды
Характеристики форм сигналов
Искажение синусоиды 0,05 Гц ... 1 МГц 1 ... 10 МГц	макс. 0,5 % макс. 5 %
Время нарастания меандра	тип. 15 нс
Амплитуда выброса	< 5 % (для оконечной нагрузки 50 Ом)
Нелинейность треугольных импульсов	< 1 % (до 100 кГц)
Отображение результатов измерений
Частота	5 разрядов, 7-сегментный светодиодный индикатор, каждая цифра 8 × 5 мм
Точность до 5 Гц 5 Гц ... 10 МГц	±(3 % + 3 разряда) ±(5 x 10-5 + 1 разряд)
светодиодная индикация для мГц, Гц, кГц и секунд
Выходы
Сигнальный выход	защита от короткого замыкания, защита от внеш. напряжения до Ѓ} 45 Впост, не более 30 с
Импеданс	50 Ом
Выходное напряжение	10 Вразмах при нагрузке 50 Ом; 20 Вразмах (разомкнутая цепь)
Ослабление	макс. 60 дБ
Два аттенюатора	каждый 20 дБ ±0,2 дБ
Регулировка	0 ... 20 дБ
Погрешность амплитуды	(синусоидальные/треугольные импульсы)
0,05 Гц ... 0,5 МГц 5 Гц ... 10 МГц	макс. 0,2 дБ макс. 2,0 дБ
Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции)
для нагрузки 50 Ом в разомкнутой цепи	макс.±2,5 В макс. ±5 В
Выход сигнала синхронизации	меандр с напряжением прибл. +5 В/ТТЛ
Вход FM
(частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801)
Девиация частоты	прибл. 1:100
Входной импеданс	6 кОм \|\| 25 пФ
Входное напряжение	макс. Ѓ}30 В
Внутренний генератор свип-сигналов
Период развертки	20 мс ... 15 с
Диапазон развертки	прибл. 1:100
Прочие характеристики
Электропитание (от базового блока)	+5 В/200 мА + 16 В/300 мА -16 В/250 мА (Σ = 9,8 Вт)
Диапазон рабочих температур	+5 ... +40°C
Диапазон температур хранения	-20 ... +70°C
Отн. влажность	5 ... 80 % (без конденсации)
Размеры (ш × в× г) (без 22-контактного плоского разъема)	135 × 68 × 228 мм
Вес	прибл. 0,8 кг

Все данные действительны при +23 °C после 30-минутного прогрева.
