HM8018

Описание

LCR-метр (25 кГц)

Характеристики

Информация для заказа

В комплект поставки входят: измеритель иммитанса, руководство по эксплуатации, компакт-диск

Рекомендуемые принадлежности
HZ10S Набор из пяти силиконовых измерительных проводов (измерительный наконечник чёрного цвета)
HZ10R Набор из пяти силиконовых измерительных проводов (измерительный наконечник красного цвета)
HZ10B Набор из пяти силиконовых измерительных проводов (измерительный наконечник синего цвета)
HZ17 Набор из четырех измерительных проводов Кельвина с щупами
HZ18 Набор из четырех измерительных проводов Кельвина с позолоченными контактами
HZ19> Набор из четырех измерительных проводов Кельвина с SMD-пинцетом

Описание

Модель	Частоты измерения	Функции измерения
НМ8018	100 Гц, 120 Гц, 1 кГц, 10 кГц, 25 кГц	Функции измерения L, C, R, Q/D, Θ, Z

Измерители иммитанса НМ8018 предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, добротности, угла фазового сдвига комплексного сопротивления.

Описание средства измерений

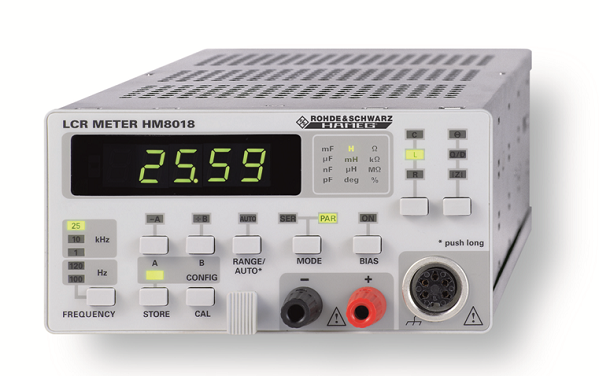

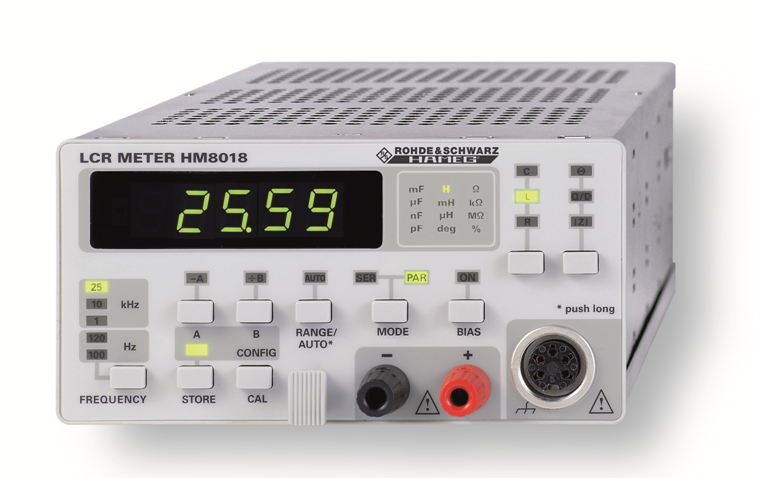

Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится светодиодный сегментный дисплей, на котором отображаются результаты измерений, также на передней панели располагаются индикаторы единиц измерения, диапазонов, частоты сигнала, измерительных функций, параметров и состояния прибора. На передней панели расположены также настройки функций и параметров, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также пара разъемов для подключения измерительных кабелей и клавиши измерительных функций.

Подробно

Метрологические и технические характеристики

Функции измерений
Режимы измерений	R, L, C, Θ, Q/D, \|Z\|
Эквивалентные схемы	последовательные, параллельные
Метод измерений	2- и 4-проводной
Диапазоны измерений	R: 0,001 Ом ... 99,9 МОм C: 0,001 пФ ... 99,9 мФ L: 0,01 мкГн ... 9,999 Гн Q: 0,0001 ... 99,9 D: 0,0001 ... 9,9999 Θ: (-180,00°) ... (+180,00°)
Основная погрешность	0,2%
Частоты измерений	100 Гц, 120 кГц, 1 кГц, 10 кГц, 25 кГц
Точность частоты	±0,01% (кроме 120 Гц: 120,2 Гц ± 0,01%)
Напряжение измеряющего сигнала	0,5 Вэфф ±10% (без нагрузки)
Частота измерений	2 измерения в секунду
Изменение диапазона	автоматически/вручную
Напряжение смещения	1 В ±10 %
Установка нуля	компенсация разомкнутой/замкнутой цепи
Пределы компенсации	замкнутая цепь: R < 10 Ом Z < 15 Ом разомкнутая цепь: Z > 10 кОм
Точность измерений
при D < 0,1 или Q > 10	C: Ae = Af × Ad (1 + Cx/Cмакс + Cмин/Cx) L: Ae = Af × Ad (1 + Lx/Lмакс + Lмин/Lx) Z: Ae = Af (1 + Zx/Zмакс + Zмин/Zx) R: Ae = Af × Ad (1 + Rx/Rмакс + Rмин/Rx) Ad = 1 для D < 0,1
при D ≥ 0,1	Ad = √1+D2
для параметров	Cx, Lx, Zx, Rx = измеренное значение Af = 0,2% при f = 100 Гц, 120 Гц, 1 кГц Af = 0,3% при f =10 кГц Af = 0,5% при f =25 кГц
	Параметр Cмакс Cмин Lмакс Lмин Zмакс, Rмакс Zмин, Rмин	Автоматический выбор диапазона 160 мкФ/f (f в кГц) 53 пФ/f (f в кГц) 480 Гн/f (f в кГц) 0,16 мГн/f (f в кГц) 3 МОм 0,5 Ом
Точность коэффициента рассеяния	D_e = ±A_e/100
Точность добротности	Q_e = (Q_x² x D_e)/(1± D_e x D_e)
Точность фазового угла	Θ_e = (180/π) x (A_e/100)
Отображение
5-разрядный, 7-сегментный светодиодный индикатор со знаком
Отображаемые параметры Значение Процент значения Отклонение Процент смещения	Вычисляется с помощью измеренного значения и сохраненного контрольного значения
Прочие характеристики
Входы защищены от короткого замыкания и перенапряжения до 100 Впост при максимальном рассеивании энергии 1 Дж. Возможно сохранение одной конфигурации.
Электропитание (от базового блока)	+5 В/300 мА +5,2 В/50 мА -5,2 В/50 мА (Σ = 2 Вт)
Диапазон рабочих температур	+5 ... +40°C
Диапазон температур хранения	-20 ... +70°C
Отн. влажность	5 ... 80% (без конденсации)
Размеры (ш × в × г) (без 22-контактного плоского разъема)	135 × 68 × 228 мм
Вес	прибл. 0,5 кг

Все данные действительны при +23°C после 30-минутного прогрева
