В комплект поставки входят: мультиметр, руководство по эксплуатации, интерфейсный кабель (HZ14), набор измерительных проводов в поливинилхлоридной изоляции (HZ15), компакт-диск, программное обеспечение.
Рекомендуемые принадлежности: HZ10S Набор из пяти силиконовых измерительных проводов (измерительный наконечник чёрного цвета) HZ10R Набор из пяти силиконовых измерительных проводов (измерительный наконечник красного цвета) HZ10B Набор из пяти силиконовых измерительных проводов (измерительный наконечник синего цвета) HZ812 Датчик температуры (PT100)
Описание
Модель
Назначение
НМ8012
Напряжение постоянного тока, напряжение переменного тока, ток постоянный, ток переменный, сопротивление, смещение/измерние относительных значений, температура
Мультиметр универсальный НМ8012 предназначен для измерений напряжения и силы постоянного и переменного токов, электрического сопротивления по постоянному току, температуры .и смещения/измерения относительных значений

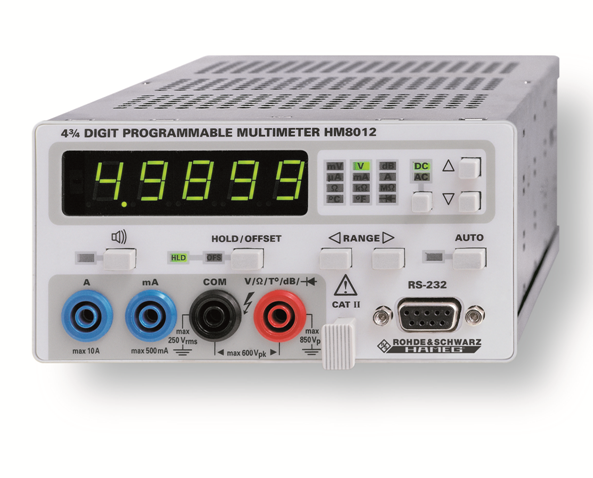

Описание средства измерений Мультиметры представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится 4,5-разрядный дисплей, на котором отображаются результаты измерений, клавиша включения питания, клавиша установки нуля измерительной части прибора при измерениях постоянного тока и напряжения, кнопки удержания отображаемого на дисплее значения, а также максимального и минимального значений за цикл измерений. В нижней части панели расположены две пары входных измерительных разъемов, а также порт RS-232.
Данный мультиметр является сменным модулем для одного из базовых блоков модульной системы серии 8000 и может использоваться только в составе с одним из них.
Подробно
Метрологические и технические характеристики
Постоянное напряжение
Диапазоны измерений
500 мВ, 5 В, 50 В, 500 В, 600 В
Разрешающая способность
10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
Точность
5 В, 500 В, 600 В
±(0,05 % от считанного + 0,002 % всего диапазона)
500 мВ, 50 В
±(0,05 % от считанного + 0,004 % всего диапазона)
Защита от перегрузки
В/Ом/Т°/дБ для COM и корпуса
850 Впик при макс. 60 Гц или 600 Впост
COM относительно корпуса
250 Вэфф при макс. 60 Гц или 250 Впост
Входное сопротивление
50 В, 500 В, 600 В
10 МОм || 90 пФ
500 мВ, 5 В
> 1 ГОм || 90 пФ
Входной ток
10 пА
Коэффициент ослабления синфазного сигнала
≥ 100 дБ (50 ... 60 Гц Ѓ} 0,5 %)
Коэффициент ослабления аддитивных помех
≥ 60 дБ (50 ... 60 Гц Ѓ} 0,5 %)
Режим дБ
Точность
±(0,02 дБ + 2 разряда) (отображение > -38,7 дБм)
Разрешающая способность
0,01 дБ выше 18 % от номинала
Постоянный ток
Диапазоны измерений
500 мкА, 5 мА, 50 мА, 500 мА, 10 А
Разрешающая способность
10 пА, 100 пА, 1 мкА, 10 мкА, 1 мА
Точность
0,5 ... 500 мА
±(0,2 % от считанного + 0,004 % всего диапазона)
10 А
±(0,3 % от считанного + 0,004 % всего диапазона)
Падение напряжения
Диапазон 10 А
макс. 0,2 В
Диапазон 500 мА
макс. 2,5 В
Другие диапазоны
макс. 0,7 В
Переменное напряжение
Диапазоны измерений
500 мВ, 5 В, 50 В, 500 В, 600 В
Разрешающая способность
10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
Точность 0,5 ... 50 В
40 Гц ... 5 кГц
±(0,4 % от считанного + 0,07 % всего диапазона)
20 Гц ... 20 кГц
±(1 % от считанного + 0,07 % всего диапазона)
Точность 500 В и 600 В
40 Гц ... 1 кГц
±(0,4 % от считанного + 0,07 % всего диапазона)
20 Гц ... 1 кГц
±(1 % от считанного + 0,07 % всего диапазона)
Защита от перегрузки
В/Ом/Т°/дБ/ для COM и корпуса
850 Впик при макс. 60 Гц или 600 Впост
COM относительно корпуса
250 Вэфф при макс. 60 Гц или 250 Впост
Входной импеданс
Режим перем. тока
1 МОм || 90 пФ
Режим перем. + пост. тока
10 МОм || 90 пФ
Полоса пропускания на уровне -3 дБ
80 кГц (тип. значение)
Режим дБ
20 Гц ... 20 кГц
Точность
-23,8 ... 59,8 дБм
±0,2 дБм
Разрешающая способность
0,01 дБ выше 9 мВ
Коэффициент ослабления синфазного сигнала
≥ 60 дБ (50 ... 60 Гц Ѓ} 0,5 %)
Коэффициент амплитуды
макс. 7
Переменный ток
Диапазоны измерений
500 мкА, 5 мА, 50 мА, 500 мА, 10 А
Разрешающая способность
10 пА, 100 пА, 1 мкА, 10 мкА, 1 мА
Точность
0,5 ... 500 мА
±(0,7 % от считанного + 0,07 % всего диапазона) 40 Гц ... 5 кГц
тип. 10 В для разомкнутых входов, зависит от номинала измеряемого резистора. Отрицательная полярность напряжения измерения определяется относительно общего провода
Температурные характеристики
2-проводное измерение сопротивления
с линеаризацией для датчиков PT100 согласно стандарту EN60751
Диапазон
-200 ... +500 °C
Разрешающая способность
0,1 °C
Измеряемый ток
прибл. 1 мА
Отображение
в градусах Цельсия (°C) или Фаренгейта (°F)
Точность
±(0,4 °C + 0,0005 x Т) в диапазоне -200 ... +200 °C ±(0,5 °C + 0,0005 x Т) в диапазоне -200 ... +500 °C (температура в градусах Цельсия, погрешность датчика не учитывается)
Температурный коэффициент (опорное значение +23°С)
V = 500 мВ, 50 В Диапазон 600 В Другие диапазоны
0,003 %/°C 0,008 %/°C 0,002 %/°C
V~ Диапазон 600 В другие диапазоны
0,008 %/°C 0,005 %/°C
mA все диапазоны
0,02 %/°C
mA~ все диапазоны
0,03 %/°C
Ω Диапазоны 5 МОм, 50 Мом другие диапазоны
0,02 %/°C 0,005 %/°C
Прочие характеристики
Электропитание (от базового блока)
+5 В ~26 В
300 мА 140 мА
Диапазон рабочих температур
+5 ... +40 °C
Диапазон температур хранения
-20 ... +70 °C
Отн. влажность
5 ... 80 % (без конденсации)
Размеры (ш × в × г ) (без 22-контактного плоского разъема)
135 × 68 × 228 мм
Вес
прибл. 0,5 кг
Все данные действительны при +23 °C после 30-минутного прогрева.
