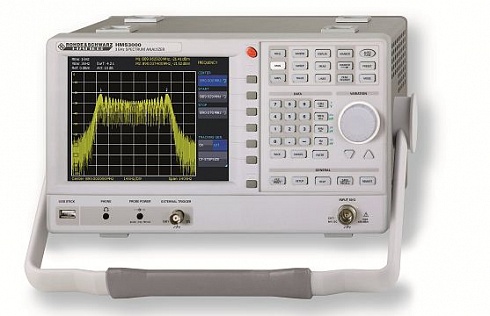

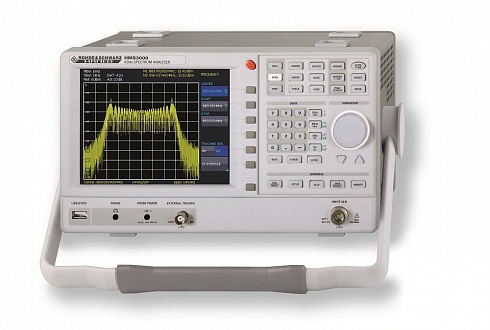

Анализаторы сигналов серии HMS

Описание

1,6ГГц и 3ГГц; следящий генератор (в зависимости от модели)

Характеристики

Информация для заказа

В комплект поставки входят: анализатор спектра, кабель питания, техническая документация фирмы-изготовителя.

HO3011 Опция предусилителя
HO730    Интерфейс Ethernet и USB
HO740    Интерфейс IEEE-488 (GPIB)
HZ547    КСВН-мост до 3ГГц для HMS1010/HMS3110
HZ46      Комплект для монтажа в стойку 19" 4RU
HZ99      Мягкая сумка для переноски
HZ530    Набор пробников ближнего поля до 1ГГц
HZ540     Набор пробников ближнего поля до 3ГГц
HZ540     Набор пробников ближнего поля до 3ГГц с дополнительным микропробником магнитного поля и активной антенной
HZ21      Переходник со штыревого разъема N-типа на гнездо BNC.
HZ33     Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34      Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
HZ72      GPIB-кабель, длина 2м, угловой 90º
HZ520    Антенна BNC
HZ525    Согласованная нагрузка 50 Ом, до 6ГГц.
HZ575    Переходник 75 Ом / 50 Ом

Краткое описание

Анализатор R&S®FSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz. Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту. Анализатор R&S®FSC отличается широчайшим выбором функций, упрощающих и ускоряющих разработку и испытание радиотехнических устройств. Неплохие радиотехнические характеристики и высокая точность измерений гарантируют получение надежных и воспроизводимых результатов.
Доступны четыре модели анализатора спектра R&S®FSC в диапазоне частот от 9 кГц до 3 или 6 ГГц. Для каждого из частотных диапазонов существуют отдельные модели со следящим генератором. На каждую из моделей прибора может быть установлен дополнительный предусилитель (опция), который увеличивает чувствительность при измерении слабых сигналов. За счет компактной конструкции анализатор R&S®FSC занимает минимальное рабочее пространство. При установке прибора в стойку в один 19” отсек может поместиться два стоящих рядом друг с другом анализатора R&S®FSC или «связка» из анализатора R&S®FSC и генератора сигналов R&S®SMC.

Обзор

Короткое описание

Утвержденный тип средств измерений.

Анализатор R&S®FSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz. Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту.

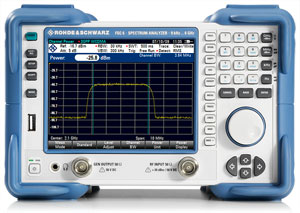

R&S®FSC
Ключевые факты
1. Диапазон частот от 9 кГц до 3 или 6 ГГц
2. Полоса разрешения по частоте от 10 Гц до 3 МГц
3. Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с дополнительным предусилителем)
4. Высокий уровень точки пересечения по интермодуляционным составляющим третьего порядка (более 10 дБмВт, тип. 15 дБмВт)
5. Высокая точность измерений (погрешность менее 1 дБ)
6. Встроенный следящий генератор (в модели .13/.16)
7. Сохранение результатов измерений на USB-носитель
8. Интерфейсы LAN и USB для дистанционного управления прибором и передачи измерительных данных
9. ПО R&S®FSCView, облегчающее документирование результатов измерений
10. Компактность
11. Пониженное энергопотребление (12 Вт)
Быстрые ссылки
1. Технические описания
2. Опции
Модели
1. Исполнение№ заказа
2. Анализатор спектра R&S®FSC3, от 9 кГц до 3 ГГц1314.3006.03
3. Анализатор спектра R&S®FSC3, от 9 кГц до 3 ГГц, со следящим генератором1314.3006.13
4. Анализатор спектра R&S®FSC6, от 9 кГц до 6 ГГц1314.3006.06
5. Анализатор спектра R&S®FSC6, от 9 кГц до 6 ГГц, со следящим генератором1314.3006.16
Связанные приборы
1. Датчики мощности R&S®NRP-Z

Описание

Утвержденный тип средств измерений.(скачать сертификат)

Семейство HMS

Модель	Частотный диапазон	Трекинг-генератор	Полосы разрешения по уровню -6дБ
HMS1000E	100кГц … 1,6ГГц	Нет	Нет
HMS1000	100кГц … 1,6ГГц	Нет	200Гц,9кГц, 120кГц, 1МГц
HMS1010	100кГц … 1,6ГГц	Да	200Гц,9кГц, 120кГц, 1МГц
HMS3000	100кГц … 3ГГц	Нет	200Гц,9кГц, 120кГц, 1МГц
HMS3010	100кГц … 3ГГц	Да	200Гц,9кГц, 120кГц, 1МГц

Назначение средства измерений
Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.

Описание средства измерений
Принцип работы анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Приборы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

Подробно

Метрологические и технические характеристики

Наименование характеристик		Значения характеристик
Диапазон частот: HMS1000E, HMS1000, HMS1010 HMS3000, HMS3010		от 100 кГц до 1,6 ГГц от 100 кГц до 3 ГГц
Номинальное значение частоты опорного генератора		10 MГц
Пределы допускаемой относительной погрешности частоты опорного генератора		±2×10-6
Диапазон полос обзора		0 Гц; от 100 Гц до полного диапазона частот (от 1 МГц для HMS1000E)
Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более		30 кГц 100 кГц 1 МГц		минус 85 дБ минус 100 дБ минус 110 дБ
Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW		от 100 Гц до 1 МГц (с шагом 1-3), 200 кГц (от 10 кГц для HMS1000E)
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW:		от 100 Гц до 300 кГц свыше 300 кГц				± 5 % ± 10 %
Диапазон перестройки полос видеофильтра		от 10 Гц до 1 МГц (с шагом 1-3) (от 1 кГц для HMS1000E)
Диапазон измеряемых уровней		от среднего уровня шумов до 100 мВт
Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт		± 1,5 дБ
Средний уровень собственных шумов при RBW 100 Гц (10 кГц для HMS1000E) в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт, не более: - с выключенным предусилителем - с включенным предусилителем (опция HO3011)		минус 115 дБ (минус 95 дБ для HMS1000E) минус 125 дБ
Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более		минус 60 дБ
Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более		минус 60 дБ
Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более		от 10 МГц до 2 ГГц от 2 ГГц до 3 ГГц			минус 70 дБ минус 55 дБ
Уровень остаточных паразитных сигналов относительно 1 мВт, не более		вход заглушен, частота не менее 30 МГц, RBW не более 100 кГц			минус 80 дБ
Входное сопротивление анализатора		50 Ом
КСВН входа в диапазоне частот от 10 МГц, не более		1,5
Разъем СВЧ входа		N-тип «розетка»
Характеристики следящего генератора для HMS1010, HMS3010
Диапазон частот сигнала	HMS1010		от 5 МГц до 1,6 ГГц
	HMS3010		от 5 МГц до 3 ГГц
Диапазон установки выходного уровня относительно 1 мВт	от минус 20 дБ до 0 дБ с шагом 1 дБ
Разъем СВЧ выхода	N-тип «розетка»

Рабочие условия эксплуатации - температура окружающего воздуха - относительная влажность воздуха	(от +5 до +40) °С (от 30 до 80) %
Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха	(от минус 20 до +70) °С не более 80 %
Масса, не более	3,6 кг
Габаритные размеры (ширина´высота´глубина)	285 мм ´ 175 мм ´ 220 мм
Питание от сети переменного тока	(от 100 до 240) В; (от 50 до 60) Гц
Потребляемая мощность	40 Вт
Время прогрева	30 мин

Поверка осуществляется по документу «Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010. Методика поверки» МП РТ 1697-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.

Свойства

Измерительные функции

Шумовой маркер для определения мощности шума в полосе измерения 1 Гц
Частотомер с разрешающей способностью 0,1 Гц
Функция контроля предельных линий (функция «норма/нарушение») для индикации соответствия параметров испытуемого устройства заданным пределам
Измерение коэффициента модуляции сигналов с амплитудной модуляцией
Измерение уровня гармоник и коэффициента нелинейных искажений
Аудиодемодулятор АМ/ЧМ-сигналов (звуковой сигнал выводится через встроенный громкоговоритель или на наушники)
Функция скалярного измерения параметров передачи для быстрого и простого определения передаточных характеристик таких устройств, как кабели, фильтры или усилители (доступна для моделей .13 и .16 анализатора R&S®FSC со следящим генератором)

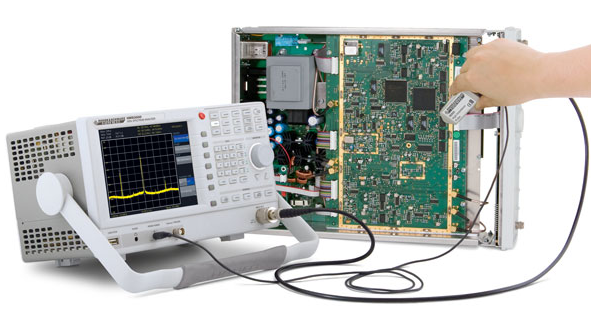

Обнаружение проблем с электромагнитной совместимостью на печатных платах с помощью набора пробников R&S®HZ-15 для измерения параметров излучения в диапазоне от 30 МГц до 3 ГГц
Измерение напряженности поля с учетом конкретных коэффициентов усиления подсоединенной антенны, при этом напряженность отображается непосредственно в дБмкВ/м
Измерение мощности импульсных сигналов во временной области с предустановленными параметрами для стандартов мобильной радиосвязи GSM и EDGE
Измерение мощности в заданном канале передачи с предустановленными параметрами для стандартов мобильной связи 3GPP WCDMA, cdmaOne, CDMA2000® и LTE
Измерение занимаемой полосы частот
Измерение мощности в соседнем канале (абсолютное значение или значение относительно несущей) для 12 основных и 12 соседних каналов
Стробируемая развертка для отображения модуляционного спектра пакетных сигналов (GSM или WLAN)
Измерение паразитных излучений

Простота управления
Управление анализатором R&S®FSC осуществляется с помощью клавиатуры и поворотной ручки со встроенной функцией ввода. Важнейшие настройки (частота, полоса частот, полоса обзора или параметры маркера) могут быть вызваны помощью аппаратных клавиш напрямую. Функциональные клавиши, расположенные в нижней части сенсорного экрана, обеспечивают доступ к дополнительным меню. Доступны различные языки пользовательского интерфейса: английский, корейский, японский, китайский, русский, итальянский, испанский, португальский, французский, венгерский и немецкий.

Документирование и дистанционное управление

Программное обеспечение R&S®FSCView, поставляемое с анализатором, – это удобный инструмент для управления, оценивания и документирования результатов измерения
Передача данных между прибором R&S®FSC и ПК через интерфейс USB/LAN
Удобство постобработки результатов измерения за счет экспорта данных в формат ASCII или MS Excel
Сохранение графических данных в стандартных форматах
Вывод на печать результатов измерения и установленных настроек прибора
Простота сравнения результатов измерения
Дополнительный анализ результатов измерения с помощью маркеров
Дополнительное отображение предельных линий
Редактор предельных линий и коэффициентов усиления антенн
Совместимость с ОС Windows XP и Vista (32-битной версии)

Всеми функциями анализатора R&S®FSC можно управлять по интерфейсу USB или LAN с помощью SCPI-совместимых команд дистанционного управления. Для реализации этой возможности доступны драйверы для LabWindows/CVI, LabView, VXI-Plug & Play и Linux.

Технические характеристики

		R&S^®FSC3	R&S^®FSC6
Диапазон частот		от 9 кГц до 3 ГГц	от 9 кГц до 6 ГГц
Полоса разрешения		от 10 Гц до 3 МГц	от 10 Гц до 3 МГц
Средний уровень собственных шумов (DANL)	без предусилителя, полоса разрешения 1 Гц
	от 10 МГц … 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 3,6 ГГц от 3,6 ГГц до 5 ГГц от 5 ГГц до 6 ГГц	< –141 дБмВт, тип. –146 дБмВт < –138 дБмВт, тип. –143 дБмВт – – –	< –141 дБмВт, тип. –146 дБмВт < –138 дБмВт, тип. –143 дБмВт < –138 дБмВт, тип. –143 дБмВт < –142 дБмВт, тип. –146 дБмВт < –140 дБмВт, тип. –144 дБмВт
	с опцией предусилителя R&S^®FSC-B22, полоса разрешения 1 Гц
	от 10 МГц до 1 ГГц от 1 ГГц до 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 5 ГГц от 5 ГГц до 6 ГГц	< –161 дБмВт, тип. –165 дБмВт < –159 дБмВт, тип. –163 дБмВт < –155 дБмВт, тип. –159 дБмВт – –	< –161 дБмВт, тип. –165 дБмВт < –159 дБмВт, тип. –163 дБмВт < –155 дБмВт, тип. –159 дБмВт < –155 дБмВт, тип. –159 дБмВт < –151 дБмВт, тип. –155 дБмВт
Точка IP3	на частоте 1 ГГц	тип. 15 дБмВт
Фазовый шум	на частоте 500 МГц
	отстройка 30 кГц отстройка 100 кГц отстройка 1 МГц	< –95 дБн (1 Гц) < –100 дБн (1 Гц) < –120 дБн (1 Гц)
Детекторы		отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический
Погрешность измерения уровня	10 МГц < f ≤ 3,6 ГГц 3 ГГц < f < 3,6 ГГц 3,6 ГГц < f ≤ 6 ГГц	< 1 дБ, тип. 0,5 дБ	< 1 дБ, тип. 0,5 дБ < 1 дБ, тип. 0,5 дБ < 1,5 дБ, тип. 1 дБ
Следящий генератор (модель .13/.16)
Диапазон частот Выходная мощность Динамический диапазон (режим передачи)	100 кГц < f < 300 кГц 300 кГц < f < 3 ГГц 3 ГГц < f < 6 ГГц	от 100 кГц до 3 ГГц 0 дБмВт (номинал) > 60 дБ, тип. 80 дБ > 70 дБ, тип. 90 dB –	от 100 кГц до 6 ГГц 0 дБмВт (номинал) > 60 дБ, тип. 80 дБ > 70 дБ, тип. 90 дБ > 70 дБ, тип. 90 дБ
Дисплей		5,7" (14,5 мм) цветной ЖК-дисплей с VGA-разрешением
Габариты	(Ш x В x Г)	233 мм × 158 мм × 350 мм
Масса		4,5 кг
