IsoLog 3D Aaronia - трехмерная панорамная антенна слежения

Антенна Aaronia IsoLOG 3D - сверхширокополосный мониторинг спектра в реальном времени

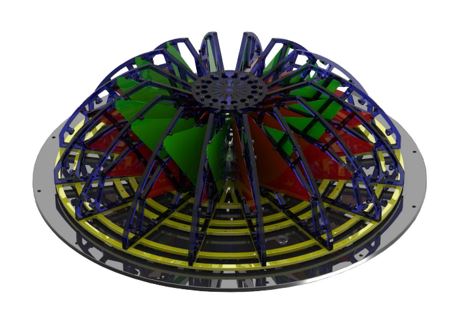

Антенна Aaronia IsoLOG 3D обеспечивает высокоэффективный и высококачественный мониторинг сигналов в реальном времени, радиопеленгацию и геолокацию для критически важных спектрально зон. Трехмерная антенна радиослежения включает в себя настраиваемую систему направленных антенн с высокой плотностью.

Всего есть возможность интеграции от 16 до 48 антенн слежения в горизонтальной и вертикальной поляризации. Кроме того, для расширения частотного диапазона вниз до 9 кГц можно добавить 8 или 16 специализированных низкочастотных антенн. Всего может быть установлено до 64 независимых антенн.

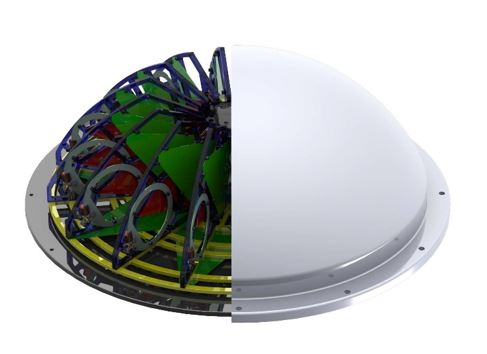

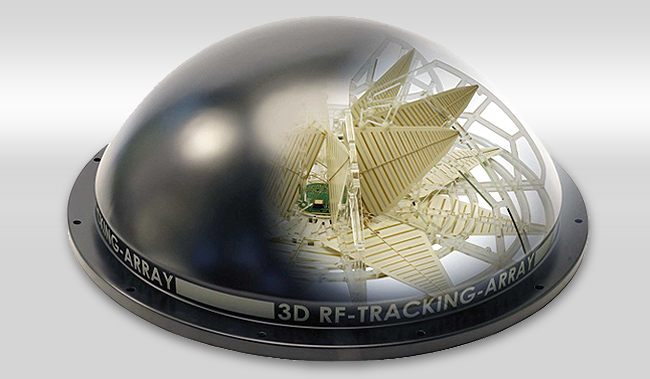

Каждая антенна IsoLOG 3D полностью автономна и заключена в прочный обтекатель, рассчитанный на работу в неблагоприятных условиях окружающей среды. Обтекатель можно заказать в любом цвете и с оригинальным логотипом под заказ (стандартный цвет – черный).

Близкое размещение IsoLOG и антенных модулей уменьшает длину кабелей и потери в них, а также значительно улучшает производительность на более высоких частотах. Доступны разные варианты направленных антенн в диапазоне от 9 кГц до 40 ГГц. Данные антенные системы IsoLOG могут интегрироваться как элементы более широкой сети мониторинга, расположенные на больших расстояниях.

Особенности и преимущества антенны IsoLog 3D Aaronia

• Первая в мире трехмерная антенна слежения в диапазоне 9 кГц…40 ГГц
• Высокая точность слежения (до 22,5° с секторами 4x16)
• Обзор контролируемого пространства 360° без механического вращения
• Невероятно высокая скорость слежения (до 1 мкс)
• Динамический диапазон 40 дБм по интермодуляционной составляющей 3-го порядка (IP3) (для версий без предварительного усилителя)
• Высоконадежные высококачественные цифровые РЧ-коммутаторы (без механических частей)
• Синхронизация с точного времени и GPS-модуль опционально
• Каскадная система (от 16 до 64 независимых антенн) полностью настраиваемая
• Может использоваться в тяжелых условиях (-40…60°С)

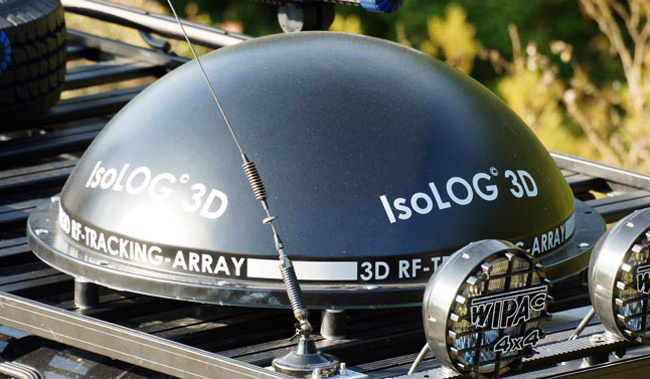

• Отлично подходит для установки на автомобиль (небольшой вес)
• Программа управления через сеть Ethernet в комплекте
• Питание системы осуществляется через PoE (Ethernet), т.е. не требует дополнительного источника питания
• Гарантия 10 лет

Характеристики антенной системы

• Совместима с любыми современными анализаторами спектра
• Конструкция: Трёхмерная (изотропная), массив из нескольких следящих антенн
• Диапазон частот: максимальный 9 кГц … 40 ГГц (стандартный 680 МГц … 6 ГГц)
• Максимальная выходная мощность: 1 Вт AM (Версия 200 Вт по запросу)
• Номинальное полное сопротивление: 50 Ом
• КСВН: <1:2,5 (тип.)
• Коэффициент усиления: в зависимости от версии / установки — до 45дБи (тип. с предварительным усилителем), 15дБи (typ. без усилителя)
• ВЧ-соединения: N (гнездо) или другое по запросу
• Габариты (L/W/D): 950x950x300 мм
• Масса: 8 кг
• Гарантия: 10 лет

Типы и конфигурации IsoLOG 3D

1.Обзор 8-ми секторов с помощью 16 антенн, диапазон частот: 680 МГц…6 / 20 / 40 ГГц

2.Обзор 16-ти секторов с помощью 32 антенн, диапазон частот: 680 МГц…6 / 20 / 40 ГГц

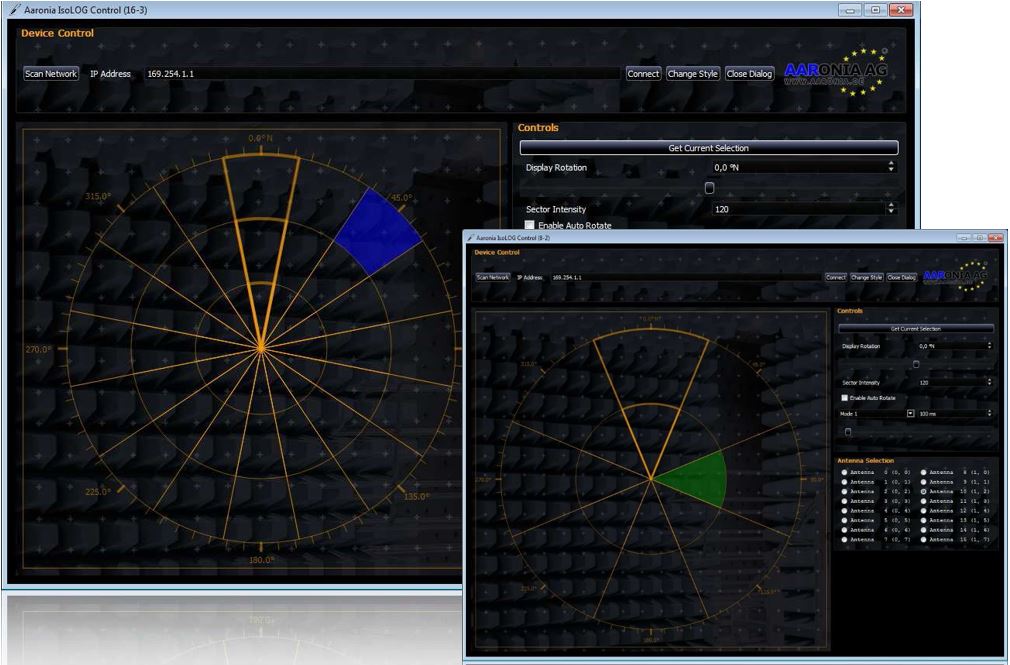

Программа управления антенной IsoLog 3D

Программное обеспечение станции, работающее через Ethernet в реальном времени

Простая в использовании программа дистанционного управления станцией слежения входит в комплект поставки и позволяет управлять с любого ПК с ОС Windows и портом Ethernet. Мощное приложение позволяет вручную переключаться между каждой антенной и/или сектором (радиослежение вручную). Помимо того, эта программа включает в себя программируемую функцию автоматического вращения сектора/антенны и сверхбыстрый режим модулятора для выполнения изотропных измерений одновременно по всем антеннам/секторам в реальном времени. Свободно регулируемая скорость переключения позволяет использовать со станцией IsoLOG 3D даже довольно медленные приемники, но благодаря возможности высокоскоростного переключения, мы рекомендуем применять анализатор спектра реального времени.

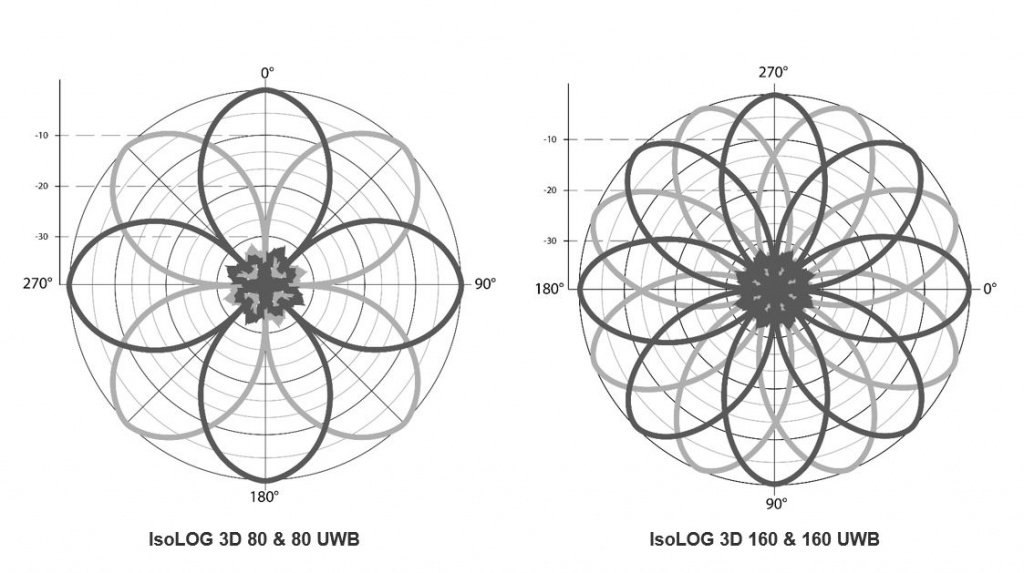

Диаграмма направленности

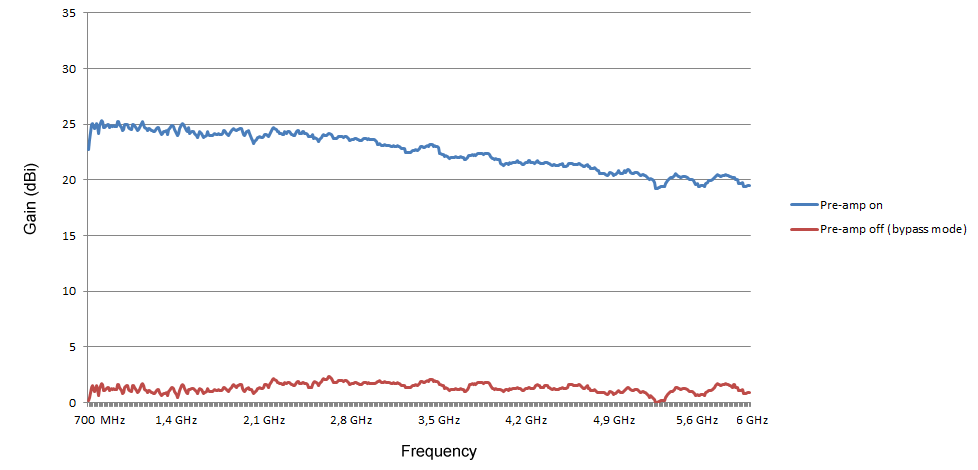

Типичный коэффициент усиления антенны IsoLOG 3D 80, с включенным и выключенным внутренним предварительным усилителем
