Анализатор спектра реального времени Aaronia SPECTRAN V5

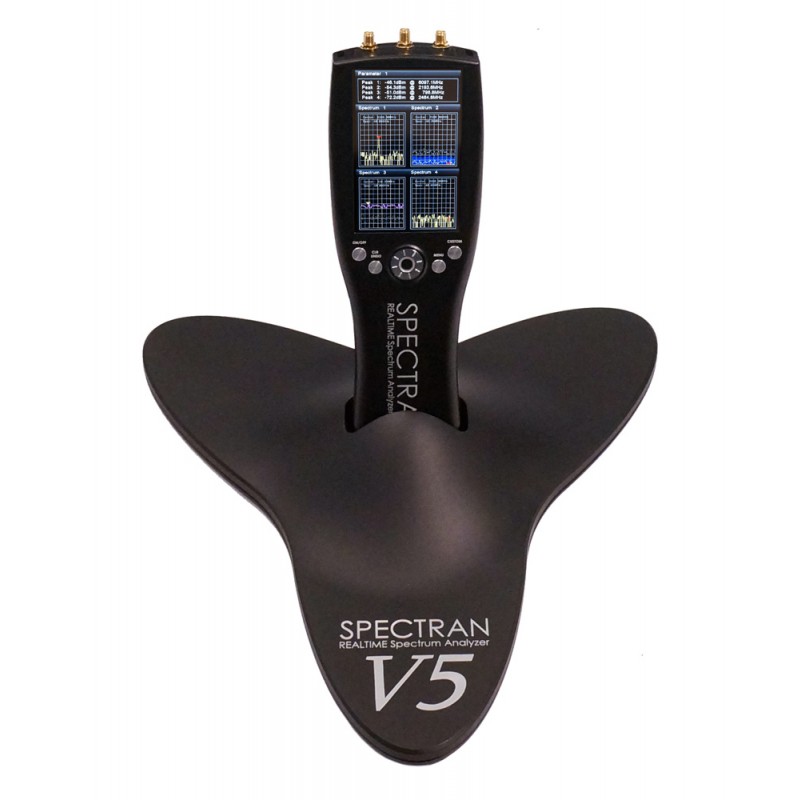

SPECTRAN V5 - ручной анализатор спектра реального времени

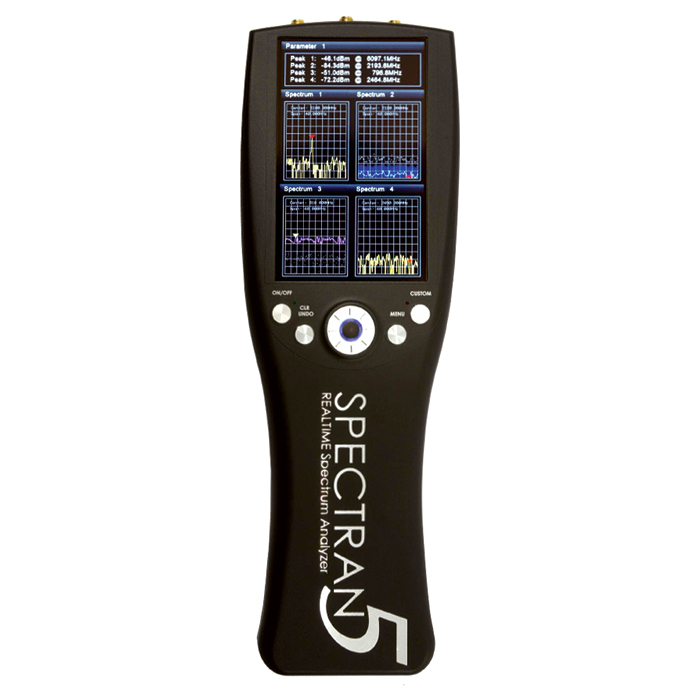

Компания Aaronia представляет новую серию ручных анализаторов спектра реального времени SPECTRAN V5. Данный анализатор спектра отличается широкой полосой захвата в реальном времени до 175 МГц, что позволяет обнаруживать различные сигналы одновременно в нескольких частотных диапазонах. Конкурентным преимуществом прибора является его небольшой вес (850 г), цветной экран с высоким разрешением и с минимальным временем события, регистрируемое со 100% вероятностью (POI) 1 мкс, что дает возможность захватывать и анализировать кратковременные события: импульсы, помехи, переходные процессы и т.д.

Основные преимущества анализатора спектра SPECTRAN V5:

• полоса пропускания в реальном масштабе времени от 44 до 175 МГц, в зависимости от модели;

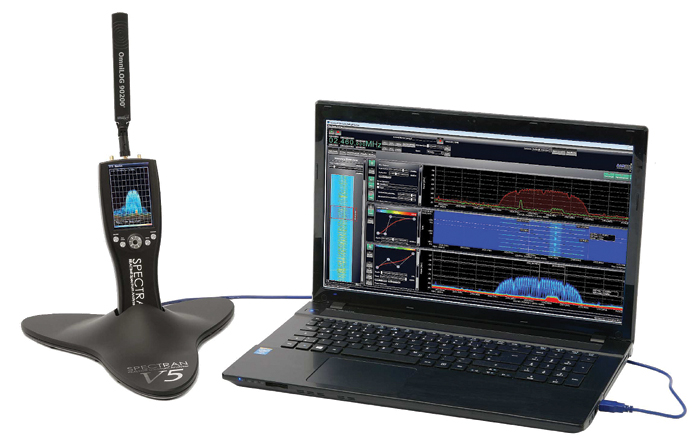

• поточная передача данных в режиме реального времени;

• удаленное управление прибором (GSM, WLAN, USB);

• самый компактный и доступный USB анализатор спектра во всем мире;

• запатентованная технология многофазного фильтра;

• очень низкий уровень собственных шумов (до -170 дБм/Гц) для анализа крайне слабых сигналов;

• высокоскоростной интерфейс USB 2.0 (480K/s);

• USB интерфейс (для подключения устройств GSM, WLAN, принтера, доп. памяти);

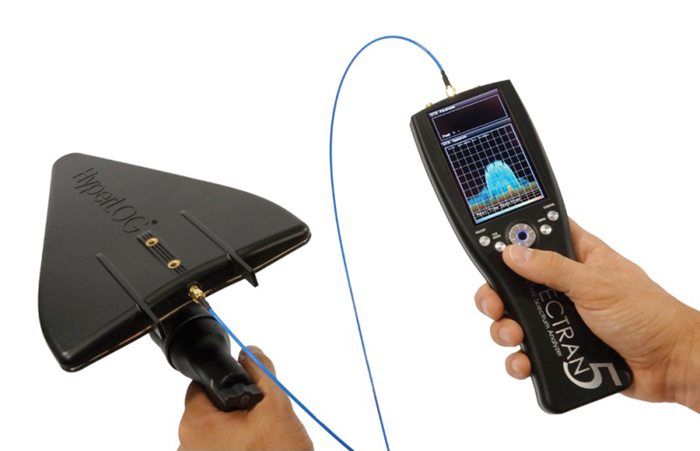

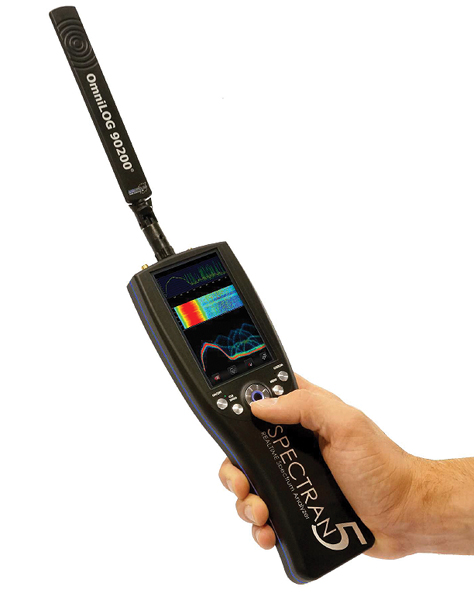

• включены в стандартный комплект поставки: алюминиевый кейс для переноски, программное обеспечение для MAC OS, Linux и Windows, EMC и ненаправленная антенна;

• опции: трекинг-генератор, GPS;

• питание от Li-Pol аккумулятора, емкостью 8000 мА/ч. Продолжительность работы до 2 часов;

• потребляемая мощность: включая опции до 35 Вт (5В питание).

В анализаторах спектра SPECTRAN V5 используют запатентованный метод приема сигналов со смещенными гребенчатыми фильтрами, образующими многофазный фильтр, в отличие от обычных анализаторов спектра реального времени, использующих преобразование Фурье. Многофазный фильтр захватывает больше одного интервала оцифрованных точек, относительно числа частотных точек.

Таким образом, при заранее установленном интервале, может быть реализована любая крутизна наклона кривой фильтра. Для исключения провалов в частотно-временном диапазоне, в анализаторе SPECTRAN V5 используются два гребенчатых фильтра, разделенные между собой по частоте и по времени. Данная технология позволяет производить более подробный анализ сигналов.

Имеется опциональная возможность расширить нижний диапазон частот до 1 Гц. В качестве опции на данных приборах может быть установлен НЧ модуль, работающий в диапазоне 1 Гц…40 МГц. Данный модуль имеет 16 битный АЦП, скорость которого составляет 105 МВыб/сек. Такое разрешение расширяет динамический диапазон (в данном частотном диапазоне) с 80 дБ (14 бит) до 10 дБ (16 бит). Два модуля (1 Гц…40 МГц/16 Бит и 1 МГц…10 ГГц/14 Бит) совмещаются в единую измерительную систему, перекрывая тем самым всю область частот от 1 Гц до 6…20 ГГц.
