УК-250-1К

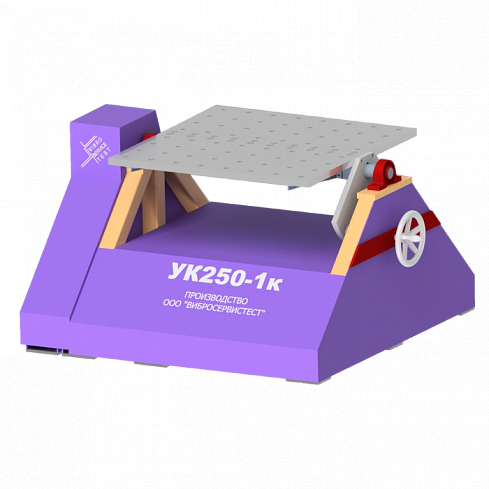

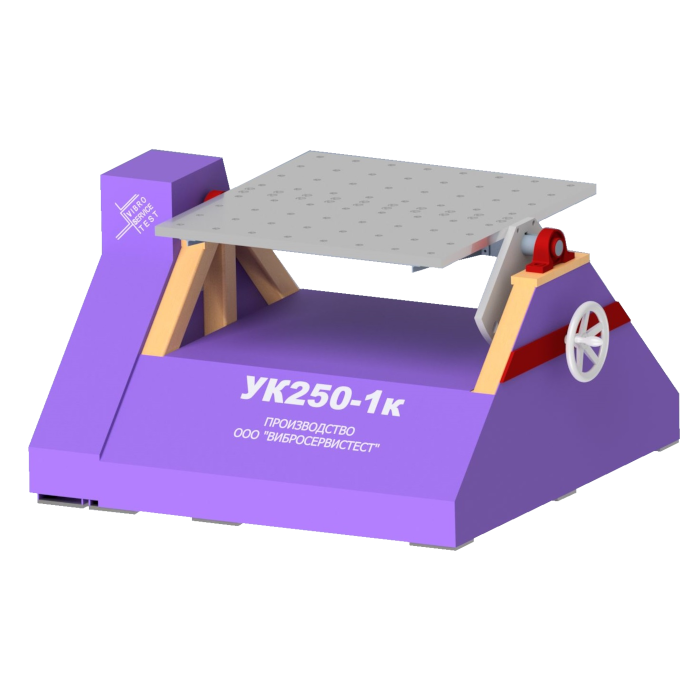

Установка качки и длительных наклонов Вибросервистест УК-250-1К
Угол наклона: ±45 град
Период качки: не более 7-16 сек
Грузоподъемность: 250 кг
Режим работы: продолжительный

Описание

Установка качки и длительных наклонов УК-250-1К предназначена для испытаний продукции (изделий) на устойчивость при воздействии качки и длительных наклонов, в части проверки соответствия изделия техническим требованиям, указанным в стандартах и технических условиях на изделие, в том числе в соответствии с ГОСТ РВ 20.39.304-98.

Установка качки и длительных наклонов типа УК-250-1К однокомпонентная, т.е. качание происходит в одной оси.

Установка качки и длительных наклонов типа УК-250-1К включает в себя стенд качки и пульт управления.

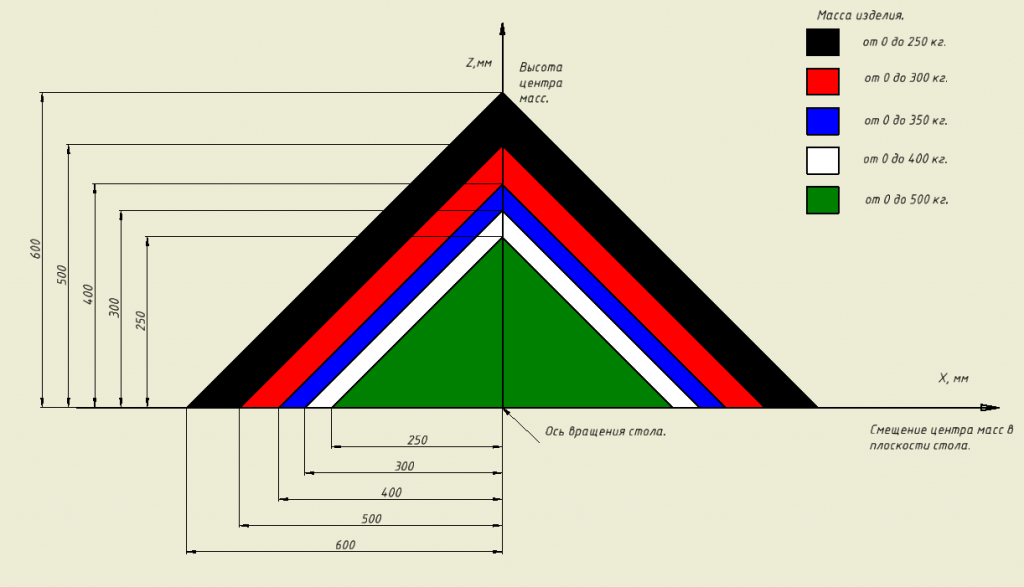

График зависимости положения центра масс изделия от массы изделия

Характеристики

Краткое описание

Установка качки и длительных наклонов УК-250-1К с максимальной нагрузкой 250 кг

Технические характеристики

Угол наклона, град.	±45
Период качки (от -45° до +45° и обратно)	не более 7-16 сек.
Угол наклона град.	±30
Период качки (от -30° до +30° и обратно)	7-10 сек.
Режим работы	Продолжительный
Масса испытуемого изделия	не более 250 кг. (на максимальной высоте центра масс)
Входное напряжение главной цепи	380 B
Высота центра масс от плоскости стола	не более 430 мм.
Смещение центра масс относительно оси в плоскости стола	не более 100 мм.
Частота	50 Гц
Количество фаз	3
Потребляемая мощность	не более 5кВт
Класс нагревостойкости пульта управления для проводниковых материалов (шины, провода разъемов, автоматических выключателей, пускателей, контакторов, реле и кнопок управления по ГОСТ 8865-93)	А
Класс нагревостойкости остальных деталей и узлов по ГОСТ 8865-93	Y
Разрешение задания положения рабочего стола, град.	0,01
Разршение амплитуды качения рабочего стола, град.	0,01
Разрешение задания периода качения, мс	1
Точность поддержания заданного положения стола, град.	±1
Точность обработки периода качения, с	±0,5
Габаритные размеры установки мм. (ШхДхВ)	1466х1446х900
Масса установки, кг	630
Габаритные размеры пульта управления мм. (ШхДхВ)	600х690х1190
Масса пульта управления, кг	54
Габаритные размеры стола мм. (ШхДхВ)	1000х1000х30
