Цифровой компактный приемник Диапазон частот от 9 кГц до 3,5 ГГц, спектр ПЧ (макс. 10 МГц), программное обеспечение дистанционного управления R&S®EM100-Control (базовый пакет)

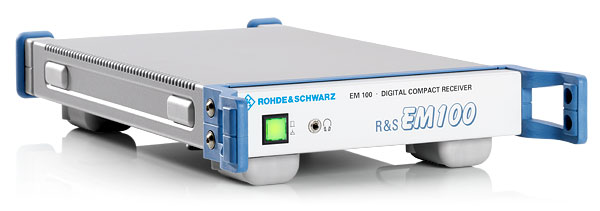

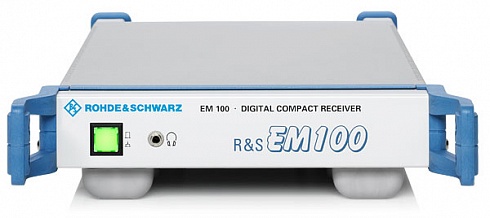

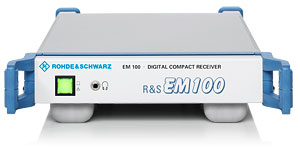

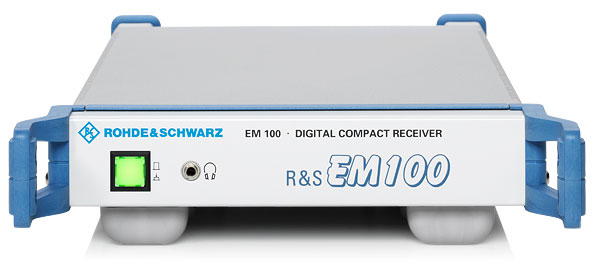

R&S®EM100
4070.4800.02
Расширение частотного диапазона Включая: диапазон частот от 3,5 ГГц до 7,5 ГГц
R&S®EM100-FE
4070.4669.02
Документация по параметрам калибровки
R&S®EM100-DVC
4071.9906.03
Программные опции
Панорамное сканирование Сканирование РЧ, быстрое сканирование FFT по заданному пользователем диапазону, возможность выбора спектрального разрешения (ширина элемента)
R&S®EM100-PS
4071.9306.03
Функция запаси Запись измерительной информации в приемник (64 Мбайт RAM), запись аудио данных в формате WAW (с возможностью воспроизведения), запись потока I/Q, параметров спектра и спектрограммы, программное обеспечение R&S®PR100-Control для обработки информации на ПК
R&S®EM100-IR
4071.9358.03
Функция триггерных измерений Запуск/остановка режима записи измерительной информации по команде (например, превышение сигналом установленного порога, перестройка частоты и т.д.)
R&S®EM100-ETM
4071.9458.03
Измерение напряженности поля Расчёт напряженности поля на основе сохраненных данных о параметрах антенны и отображение значений в дБмкВ/м на дисплее
R&S®EM100-FS
4071.9506.03
Опция GPS Программная опция для работы с внешним подключаемым модулем GPS (не входит в комплект поставки)
R&S®EM100-GPS
4071.9958.03
Цифровой пеленгатор Функция автоматического определения направления на источник излучения с высокой точностью результатов при подключении пеленгаторных антенн R&S®ADD107/ R&S®ADD207 (не входят в комплект)
R&S®EM100-DF
4096.2805.03
Принадлежности
Источник питания (рабочий диапазон температур: от 0°C до +40°C)
R&S®HA-Z201
1309.6100.00
Автомобильный адаптер (рабочий диапазон температур: от 0°C до +40°C)
R&S®HA-Z202
1309.6117.00
GPS приемник Внешний GPS модуль
R&S®HA-Z240
1309.6700.03
Сетевой кабель Кабель для соединения с ПК (например с неизвестным IP адресом)
R&S®EM100-AUX
4070.4230.02
Активная антенная система в кейсе для переноски
R&S®HE700
4054.1800.02
Модуль управления антенной с кабелем питания от сети
R&S®GX700
4054.7009.02
Компактная пеленгаторная антенна от 20 до 1300 МГц
R&S®ADD107
4090.7005.02
Компактная пеленгаторная антенна от 690 МГц до 6 ГГц
R&S®ADD207
4096.0002.02
Магнитный адаптер Для установки на крышу автомобиля
R&S®ADD17XZ3
4090.8801.02
Тренога
R&S®ADD17XZ6
4090.8860.02
Набор кабелей
R&S®ADD17XZ5
4090.8660.02
Краткое описание
При применении, включающем в себя мониторинг эмиссий, обнаружение помех и миниатюрных передатчиков или при применении в качестве передающего приемника, компактный цифровой ресивер R&S®EM100 обладает широким диапазоном функций, а также компактными размерами и низким энергопотреблением. Он представляет собой идеальное решение для систем с ограниченным бюджетом и сочетает рентабельность с техническими возможностями, обеспечивая достижение желаемых результатов. Данный прибор вместе с программным обеспечением R&S®AMMOS® GX430 образуют компактную приемную систему, работающую в широком диапазоне частот от 9 кГц до 7,5 ГГц.
Ресивер может работать с различными антеннами, такими как широкополосные всенаправленные антенны и направленные антенны.
Несмотря на компактные размеры, записывающий ресивер R&S®EM100 обеспечивает спектр функций, обычно доступных только при использовании высококлассного оборудования. Удачное соотношение цены и производительности делает систему незаменимым инструментом для выполнения всех видов радиомониторинга, в которых основным условием является удобство установки и экономия пространства.
Компактные размеры и небольшой вес делают R&S®EM100 идеальным для установки на транспортных средствах, воздушных судах (в качестве бортовой аппаратуры) и беспилотных летательных средствах (БЛА).
Автоматическая пеленгация сигналов Установка опции R&S®EM100-DF превращает приемник в полнофункциональный цифровой одноканальный пеленгатор радиосигналов. Патентованные компанией Rohde&Schwarz одноканальные пеленгаторы на основе методов корреляционного интерферомерта и Ватсона-Ватта обеспечивают высокую точность измерений и низкую зависимость результатов от переотражений, сопоставимые с многоканальными пеленгаторами. Компактный портативный пеленгатор перекрывает диапазон частот от 20 МГц до 6 ГГц и может быть установлен на автомодиль любого класса. Применяемые пеленгаторные антенны R&S®ADD107, R&S®ADD207 имеют встроенный GPS приемник и электронный компас.
Описание
Быстрое панорамное сканирование на скорости до 2,0 ГГц/с всего диапазона частот от 9 кГц до 7,5 ГГц
Диапазон ПЧ 10 МГц и демодуляция полос от 150 Гц до 500 кГц

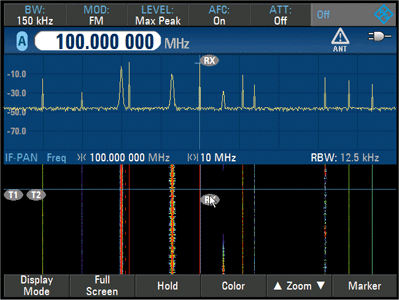

Отображение спектра и спектрограммы (каскад) с помощью программного обеспечения для дистанционного управления R&S®EM100-Control
Интерфейс LAN для дистанционного управления и вывода данных
Малое энергопотребление для длительной работы от автономного источника питания
Экономия места при установке благодаря ширине всего в половину 19-дюймовой стойки и высоте в одну единицу
Небольшой вес (примерно 2,5 кг)
Классификация и анализ сигналов в диапазоне до 500 кГц (аналоговых и цифровых) с помощью ПО R&S®AMMOS® GX430 на удаленном компьютере
Автоматическое пеленгование сигналов фазовыми методами с антеннами R&S®ADD107, R&S®ADD207
Особенности
Высокая чувствительность и превосходное разрешение сигнала Передовой метод цифровой обработки сигналов обеспечивает высокую чувствительность приемника и возможность мониторинга даже очень слабых сигналов без потери скорости обработки с выдающимися характеристиками разрешения сигналов.
Полихромный режим отображения для анализа импульсных сигналов Цветовое кодирование и режим послесвечения спектра позволяют с одного взгляда оценить зашумленность спектра и наличие побочных излучений благодаря тому, что сигналы различной длительности при наложении различаются цветом.
В спектре ПЧ наблюдаемые сигналы отображаются с помощью цветового кодирования, определяемого длительностью нахождения в эфире. Градация идет от голубого для коротких импульсов до красного для постоянно присутствующих в спектре сигналов. В режиме отображения спектра ПЧ доступна функция наложения спектра.
Обзор широкого спектра частот без сканирования R&S®EB510 имеет полосу анализа реального времени 30 МГц, что позволяет осуществлять мониторинг всего КВ диапазона частот и одновременную демодуляцию сигналов без использования режима сканирования.
Компактная система демодуляции и технического анализа сигналов R&S®EB510 имеет возможность передачи данных на ПК в режиме реального времени. Применение ПО анализа R&S®GX430 позволяет осуществлять автоматическую демодуляцию и технический анализ сигналов. В данном режиме возможен анализ результатов в режиме реального времени, запись и воспроизведение данных полученной информации, формирование отчетов и последующая обработка.
Программное обеспечение R&S®GX430, устанавливаемое на внешнем ПК, и ПО передачи данных R&S®GX430IS позволяют измерять параметры цифровых и аналоговых сигналов на соответствие требованиям МСЭ (ITU-R SM.1600).
Опциональные возможности всестороннего анализа с R&S®EB510-IM Измерение: -частоты и отклонения частоты (ITU-R SM.377) -напряженности поля (ITU-R SM.378) -модуляции (ITU-R SM.328) -занятости спектра (ITU-R SM.182/SM.328) -ширины полосы пропускания (ITU-R SM.443) -определение моно и стерео передатчиков
Работа с прибором в режиме удаленного доступа При работе с в режиме удаленного доступа через LAN-интерфейс доступны все функции приемника, соответствующие режиму непосредственного доступа с передней панели. SCPI-коды команд управления прописаны в руководстве по эксплуатации прибора, что обеспечивает простоту интеграции приемника в существующие комплексы мониторинга.
В комплекте поставки приемника идет ПО R&S®EB510-Control, имеет простой и понятный интерфейс управления, стандартный для данного типа приборов и позволяет осуществлять запись сигналов и результатов измерений непосредственно на жесткий диск ПК.
Применение
Передающий ресивер в интегрированных системах
Параллельная демодуляция нескольких узкополосных сигналов и одновременное сканирование широкополосного спектра
Обнаружение помех в радиосетях
Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
Быстрое и эффективное устранение источников помех, например, в аэропортах
Мониторинг пользовательских радиослужб
Мониторинг большого числа радиослужб с использованием различных режимов сканирования
Прием и обработка сигналов бедствия
Демодуляция сигналов бедствия для восстановления их содержимого
Анализ и классификация сигналов
Постоянный мониторинг аварийного канала при использовании в качестве передающего ресивера
Обзор и анализ сигналов, включая их содержимое
Автоматическое обнаружение и классификация сигналов неизвестной модуляции
Обнаружение миниатюрных передатчиков
Предусмотрена возможность обнаружения жучков, к примеру, в помещениях для совещаний
Мощные внешние передатчики подавляются в дифференциальном спектре, а слабые местные передатчики (например, работающий жучок) подсвечиваются
Использование двух приемников R&S®EM100 в дифференциальном режиме с управлением через ПО R&S®ARGUS
После того, как с помощью активной антенны R&S®HE700 обнаруживаются сигналы внутри или снаружи помещения для совещаний, система R&S®ARGUS производит сравнение
Автоматическая пеленгация радиосигналов
Быстрое определение направления на источник излучения с высокой точностью результатов
Встроенный GPS приемник/электронный компас для привязки к местности, картографического отображения и триангуляции результатов
Компактные легкие пеленгаторные антенны, перекрывающие диапазон частот от 20 МГц до 6 ГГц
Свойства
Высокая чувствительность ресивера и высокая четкость сигнала
Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®PR100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера
Восстановление информации путем демодуляции
Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников или встроенного громкоговорителя
Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и сохраняются в приемнике или передаются через LAN
Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430 компании Rohde & Schwarz
Обнаружение импульсных сигналов и радиолокационного излучения
Модель R&S®PR100 может захватывать кратковременные импульсы, например, радиолокационное излучение
Широкий ПЧ-диапазон приемника позволяет проводить анализ спектра этих краткосрочных импульсов
Приемник для радиомониторинга и мобильная память для хранения данных в одном устройстве
Собранные данные сохраняются на SD-карте приемника, никакого дополнительного оборудования не требуется
Впоследствии в режиме офлайн может проводиться анализ данных, записанных в процессе мониторинга
Эффективная работа с помощью дистанционного управления
Модель R&S®PR100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
Тем самым обеспечивается удаленная работа приемника, например, на необслуживаемых станциях
Удобная и понятная эксплуатация
Простое меню и удобство эксплуатации помогают пользователям быстро осваиваться с работой устройства
Принятые сигналы отображаются на цветном 6,5-дюймовом дисплее, что обеспечивает удобство анализа
Работа на аккумуляторах для мобильного использования
Малая масса от 3,5 кг, включая аккумулятор
Работает четыре часа на одном заряде аккумулятора
Надежная инвестиция в будущее
Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
Система R&S®PR100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего
Применение
Обнаружение помех и пеленгация в профессиональных радиосетях
Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
Быстрое и эффективное устранение источников помех, например, в аэропортах
Мониторинг пользовательских радиослужб
Мониторинг большого числа радиослужб с использованием различных режимов сканирования
Мониторинг радиопередач организаций в заданной полосе частот
Наведение на сигналы тревоги
Пеленг источников сигналов тревоги с помощью активной направленной антенны R&S®HE300
Функция настройки для пеленгации источника на сильно пересеченной местности
Пеленгация самодельных взрывных устройств (СВУ)
Обнаружение СВУ, работающих в режиме ожидания
Пеленгация СВУ с помощью активной направленной антенны R&S®HE300
Мобильное отслеживание миниатюрных передатчиков
Обнаружение жучков, к примеру, в помещениях для совещаний
Наведение на жучки с помощью активной направленной антенны R&S®HE300
Автоматическая пеленгация сигналов
Цифровой радиопеленгатор на основе высокоточных методов пеленгования с опцией R&S®PR100-DF
Компактные пеленгаторные антенны R&S®ADD107, R&S®ADD207 перекрывают диапазон от 20 МГц до 6 ГГц
Свойство
Восстановление информации путем демодуляции и применение в качестве передающего ресивера
Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников
Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и передаются через LAN
Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430
Надежная инвестиция в будущее
Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
Система R&S®EM100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего
Высокая чувствительность ресивера и высокая четкость сигнала
Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®EM100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера
Приемник для радиомониторинга и анализатор сигналов в одной компактной системе
Онлайн передача данных из R&S®EM100 на ПК и в систему R&S®AMMOS® GX430 через LAN, к примеру, обеспечивает возможность эффективной работы этой компактной системы по приему и анализу сигналов
Собранные данные можно записать с помощью программного обеспечения R&S®AMMOS® GX430 и затем использовать для документирования, воспроизведения или повторной обработки без временных ограничений

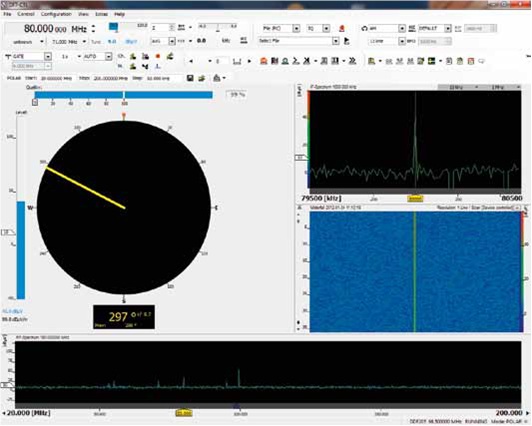

Удобное ПО для дистанционного управления R&S®EM100‑Control
Для работы с программным обеспечением для дистанционного управления R&S®EM100-Control производственному персоналу требуется минимальная подготовка благодаря простой структуре меню и легкости использования
В зависимости от конкретной задачи возможна параметризация и выбор оптимального формата отображения сигналов
Базовый пакет R&S®EM100‑Control входит в комплект поставки ресивера; это позволяет осуществлять дистанционное управление ресивера с компьютера, сохранять данные измерений на жестком диске и воспроизводить эту информацию на ПК при анализе; доступно большое число опций и дополнений семейства R&S®RAMON, позволяющих расширить функциональность ПО для дистанционного управления
Эффективная работа с помощью дистанционного управления
Модель R&S®EM100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
В процессе работы интерфейс LAN обеспечивает максимальную скорость измерения данных, благодаря чему ресивер эффективно управляется дистанционно, например, в случае установки на необслуживаемых мониторинговых станциях; использование этого интерфейса обязательно для подключения ресивера к существующим программным средам
Компактные размеры и низкое энергопотребление
Компактные размеры и небольшой вес R&S®EM100 позволяют эффективно интегрировать ресивер в небольшие системы
В частности, при установке в транспортных средствах компактные размеры и низкое энергопотребление позволяют одновременно использовать несколько единиц R&S®EM100, например, в качестве передающих ресиверов
Автоматическая пеленгация сигналов
Цифровой радиопеленгатор на основе высокоточных методов пеленгования с опцией R&S®EM100-DF
Компактные пеленгаторные антенны R&S®ADD107, R&S®ADD207 перекрывают диапазон от 20 МГц до 6 ГГц
Технические характеристики
Параметр
Значение
Радиоприемное устройство
Частотный диапазон
9 кГц … 3,5ГГц, опционально до 7,5 ГГц
Скорость сканирования
1,8 ГГц/сек
Полоса одновременного обзора
10 кГц … 10 МГц
Преселектор
встроенный
Демодулятор
AM, FM, USB, LSB, ISB, PULSE, CW, I/Q
Радиопеленгатор
Частотный диапазон
20 МГц …3 ГГц (в зависимости от конфигурации антенной системы)
Способрадиопеленгования
Корреляционный интерферометр и/или метод Ватсона-Ватта

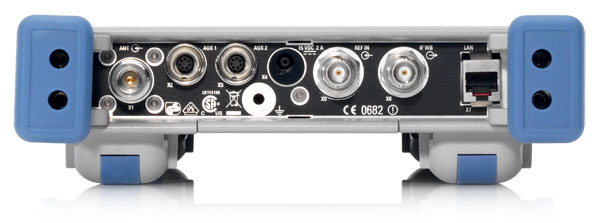

Внешниеинтерфейсы
Антенные входы
4 антенных входа N-типа (50 Ом)
AC IN
Разъем питания переменного тока
DC IN
Разъем питания постоянного тока
LAN
Интерфейс ЛВС 10/100 Mbit Ethernet
COM ANTENNA
Разъем для подключения коммуникационной антенны
GPS SENSOR
Разъем для подключения внешнего приемника GPS
COMP SUPPLY, COMP COM
Разъем для подключения внешнего компаса
GPS ANTENNA
Разъем для подключения антенны GPS
REF OUT
Выход опорной частоты 10 МГц для синхронизации внешних устройств
DC OUT
Выход постоянного тока для питания активных антенн
EXT FAN
Подключение внешнего вентилятора
Механические характеристики
Электропитание
100 V … 240 V AC, 50 … 60 Гц, макс. 350 VA 10 V … 30 V DC, макс. 15 A
Температура эксплуатации
-30 °C …+45 °C (в базовой конфигурации) -30 °C …+35 °C (в макс. конфигурации)
Температура хранения
-40 °C …+70 °C
Относительная влажность
95 % циклическая, +25 °C/+40 °C
Класс защиты
IP 65
Допустимая синусоидальная вибрация
5 Гц… 150 Гц
Допустимая случайная вибрация
10 Гц… 500 Гц
Допустимая ударная нагрузка
40 g
Размеры (Ш x В x Г)
300 mm x 570 mm x 292 mm 300 mm x 480 mm x 292 mm (без нижней ручки)
Масса
28 кг в максимальной конфигурации
Эксплуатация
Удобная и понятная эксплуатация Принцип работы R&S®PR100 удовлетворяет требованиям, предъявляемым к современным приемникам для радиомониторинга, т.е. с помощью соответствующих кнопок легко можно напрямую настраивать все важные функции, такие как режимы демодуляции, полосы частот и т.д. Это позволяет пользователю быстро освоиться с работой приемника. Управление осуществляется с помощью кнопок и поворотного регулятора. Простая структура меню обеспечивает быстрый доступ к параметрам и функциям устройства. Результаты, а также спектральные и каскадные диаграммы, легко читаются на ярком цветном 6,5" VGA дисплее. Подсветка дисплея может быть приглушена для работы при недостатке освещения. Для работы при дневном освещении доступен черно-белый режим, обеспечивающий оптимальную контрастность дисплея.Панорамный обзор ПЧ позволяет проводить подробный анализ требуемого диапазона частот. Текущая приемная частота располагается в центре отображаемого спектра. Для максимальной адаптации к текущей задаче можно выбрать полосы ПЧ от 10 кГц до 10 МГц. Функции AVERAGE, MIN HOLD и MAX HOLD (среднее, мин. и макс. время удержания) в дальнейшем расширяют возможности анализа. Направление пеленга радиосигнала определяется по показаниям электронного компаса на экране либо на карте местности, загружаемой на SD-карту памяти приёмника. Положение компаса на экране, а также вариант ориентации выбираются пользователем. Ручной ввод пеленгов позволяет упорядочить работу двух или нескольких приемников, работающих одновременно и увеличить скорость получения результата и выполнения функции триангуляции пеленгов. Отображение результата можно настроить для удовлетворения конкретного требования. Измеренные данные доступны в различных форматах. Цифровые данные выводятся через сетевой интерфейс:
Данные о групповом спектре (данные I/Q) в диапазоне до 500 кГц
Цифровые аудиоданные в диапазоне до 12,5 кГц
Спектры панорамного сканирования (максимальная скорость обновления)
Спектры панорамного отображения ПЧ
Измеренные уровни сигналов
Измеренные значения разноса частот
Измеренные значения напряженности поля (антенные факторы использованных антенн должны сохраняться в приемнике)
Пеленги радиосигналов (в режиме пеленгатора): данные о положении антенны, частоте, уровне, азимуте сигнала и другие измеренные параметры
Аналоговые данные выводятся через соответствующий аналоговый интерфейс:
Аналоговые аудиоданные через разъем 3,5 мм
Неуправляемые ПЧ 21,4 МГц через разъем типа BNC (для приемных частот от 20 МГц до 7,5 ГГц)

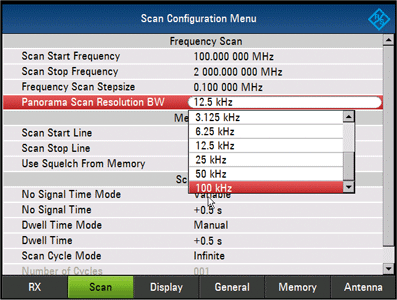

Структура меню конфигурации R&S®PR100
Отображение измеренного уровня и спектра ПЧ

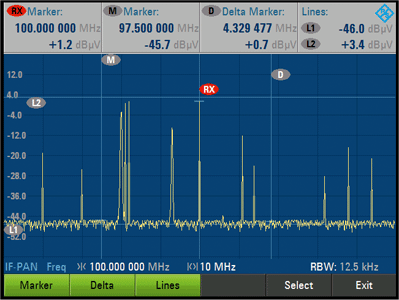

Анализ спектра ПЧ с помощью функций маркера

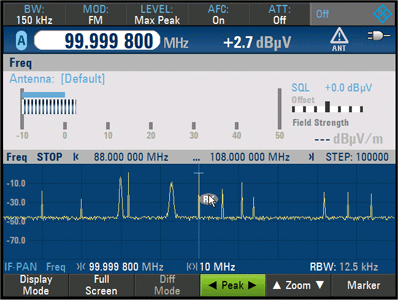

Отображение спектра ПЧ и спектрограммы (каскадное отображение)

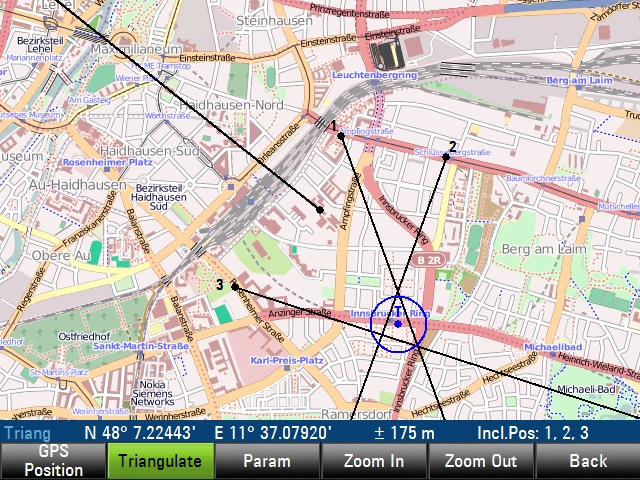

Функция триангуляции результатов пеленгования
Программное обеспечение удаленного управления из комплекта поставки. Режим пеленгатора
ООО «Тимтек» – компания выполняющая комплексные поставки измерительной аппаратуры и высокотехнологического испытательного оборудования.
Мы готовы предложить подборку оборудования под Ваши задачи, либо предоставить готовые решения для проведения современных исследований, доставить и смонтировать оборудование непосредственно на объект, провести инструктаж персонала.
Поставляемая нашей компанией продукция:
Осциллографы;
Анализаторы спектра;
Генераторы функций и сигналов;
Мультиметры;
Электрометры;
Источники питания;
Антенны;
Безэховые камеры;
Климатические камеры;
Ударные стенды;
Вибрационные установки и пр.
Наша компания осуществляет поставки в рамках ГОЗ, 44-ФЗ и 223-ФЗ.
ООО «Тимтек» имеет широкий спектр возможностей для выполнения Ваших задач.
