Полнофункциональная двухканальная система для одновременного пеленгования и технического анализа (измерений)
Характеристики
Информация для заказа
Описание
Тип
Артикул
Базовый блок R&SUMS200 от 9 кГц до 3,5 ГГц во всепогодном корпусе
R&S®UMS200
3039.3000.02
Дополнительный (второй) радиоприемный тракт
R&S®UMS20-B1
3039.3100.02
Блок цифровой обработки пеленгов
R&S®UMS20-B2
3039.3200.02
Расширение частотного диапазона до 7,5 ГГц
R&S®EM100-FE
4070.4669.02
Панорамное сканирование
R&S®EM100-PS
4071.9306.03
Измерение напряженности поля
R&S®EM100-FS
4071.9506.03
Термостатированный источник опорной частоты
R&S®UMS20-B3
3039.3300.02
Встроенный модем GSM/UMTS
R&S®UMS20-B11
3039.3700.02
Встроенный модем CDMA/CDMA2000®
R&S®UMS20-B13
3039.3800.02
Базовый пакет СПО ARGUS-UMS200
R&S®UMS20-SWB
3039.3400.02
Расширенный пакет СПО ARGUS-UMS200
R&S®UMS20-SWE
3039.3416.02
Документация по калибровочным величинам
R&S®EM100-DCV
4071.9906.03
Адаптерпитаниядля активныхантенн (до 3 ГГц)
R&S®UMS12-H6
3035.1202.02

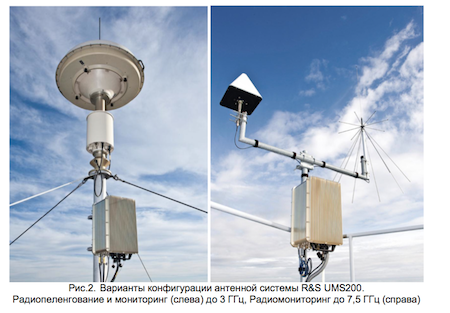

Измерительные и пеленгационные антенны, радиочастотные кабели и дополнительный крепеж не входят в комплект поставки и заказываются отдельно в соответствии с индивидуальными требованиями к системе. Подробная информация по программному обеспечению приведена в документации на R&S ARGUS и R&S MAPVIEW. Подробные характеристики радиоприемного тракта приведены в описании R&S EM100.
Краткое описание
Все компоненты системы смонтированы в закрытом корпусе. Для доступа к предохранителям и отсеку для установки SIM карты на передней стенке корпуса предусмотрена запирающаяся дверца. Гнезда для подключения внешних компонентов расположены снизу; в том числе здесь находятся гнезда для подключения четырех приемных антенн, одной коммуникационной антенны, сети Ethernet, источников питания постоянного и переменного тока, управляющих интерфейсов, защитного заземления и выходное гнездо постоянного напряжения. Выход постоянного напряжения позволяет подавать питание на активные антенны через дополнительный разделительный фильтр.
Описание
Ключевые преимущества:
Полноценная двухканальная система для одновременного пеленгования и технического анализа (измерений)
Система изначально разработана для наружного и мобильного использования
Минимальные требования к размещению и инфраструктуре
Высокая чувствительность и производительность
Особенности
Высокая чувствительность и превосходное разрешение сигнала Передовой метод цифровой обработки сигналов обеспечивает высокую чувствительность приемника и возможность мониторинга даже очень слабых сигналов без потери скорости обработки с выдающимися характеристиками разрешения сигналов.
Полихромный режим отображения для анализа импульсных сигналов Цветовое кодирование и режим послесвечения спектра позволяют с одного взгляда оценить зашумленность спектра и наличие побочных излучений благодаря тому, что сигналы различной длительности при наложении различаются цветом.
В спектре ПЧ наблюдаемые сигналы отображаются с помощью цветового кодирования, определяемого длительностью нахождения в эфире. Градация идет от голубого для коротких импульсов до красного для постоянно присутствующих в спектре сигналов. В режиме отображения спектра ПЧ доступна функция наложения спектра.
Обзор широкого спектра частот без сканирования R&S®EB510 имеет полосу анализа реального времени 30 МГц, что позволяет осуществлять мониторинг всего КВ диапазона частот и одновременную демодуляцию сигналов без использования режима сканирования.
Компактная система демодуляции и технического анализа сигналов R&S®EB510 имеет возможность передачи данных на ПК в режиме реального времени. Применение ПО анализа R&S®GX430 позволяет осуществлять автоматическую демодуляцию и технический анализ сигналов. В данном режиме возможен анализ результатов в режиме реального времени, запись и воспроизведение данных полученной информации, формирование отчетов и последующая обработка.
Программное обеспечение R&S®GX430, устанавливаемое на внешнем ПК, и ПО передачи данных R&S®GX430IS позволяют измерять параметры цифровых и аналоговых сигналов на соответствие требованиям МСЭ (ITU-R SM.1600).
Опциональные возможности всестороннего анализа с R&S®EB510-IM Измерение: -частоты и отклонения частоты (ITU-R SM.377) -напряженности поля (ITU-R SM.378) -модуляции (ITU-R SM.328) -занятости спектра (ITU-R SM.182/SM.328) -ширины полосы пропускания (ITU-R SM.443) -определение моно и стерео передатчиков
Работа с прибором в режиме удаленного доступа При работе с в режиме удаленного доступа через LAN-интерфейс доступны все функции приемника, соответствующие режиму непосредственного доступа с передней панели. SCPI-коды команд управления прописаны в руководстве по эксплуатации прибора, что обеспечивает простоту интеграции приемника в существующие комплексы мониторинга.
В комплекте поставки приемника идет ПО R&S®EB510-Control, имеет простой и понятный интерфейс управления, стандартный для данного типа приборов и позволяет осуществлять запись сигналов и результатов измерений непосредственно на жесткий диск ПК.
Применение
Обнаружение помех и пеленгация в профессиональных радиосетях
Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
Быстрое и эффективное устранение источников помех, например, в аэропортах
Мониторинг пользовательских радиослужб
Мониторинг большого числа радиослужб с использованием различных режимов сканирования
Мониторинг радиопередач организаций в заданной полосе частот
Наведение на сигналы тревоги
Пеленг источников сигналов тревоги с помощью активной направленной антенны R&S®HE300
Функция настройки для пеленгации источника на сильно пересеченной местности
Пеленгация самодельных взрывных устройств (СВУ)
Обнаружение СВУ, работающих в режиме ожидания
Пеленгация СВУ с помощью активной направленной антенны R&S®HE300
Мобильное отслеживание миниатюрных передатчиков
Обнаружение жучков, к примеру, в помещениях для совещаний
Наведение на жучки с помощью активной направленной антенны R&S®HE300
Автоматическая пеленгация радиосигналов
Быстрое определение направления на источник излучения с высокой точностью результатов
Встроенный GPS приемник/электронный компас для привязки к местности, картографического отображения и триангуляции результатов
Компактные легкие пеленгаторные антенны, перекрывающие диапазон частот от 20 МГц до 6 ГГц
Свойства
Высокая чувствительность ресивера и высокая четкость сигнала
Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®PR100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера
Восстановление информации путем демодуляции
Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников или встроенного громкоговорителя
Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и сохраняются в приемнике или передаются через LAN
Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430 компании Rohde & Schwarz
Обнаружение импульсных сигналов и радиолокационного излучения
Модель R&S®PR100 может захватывать кратковременные импульсы, например, радиолокационное излучение
Широкий ПЧ-диапазон приемника позволяет проводить анализ спектра этих краткосрочных импульсов
Приемник для радиомониторинга и мобильная память для хранения данных в одном устройстве
Собранные данные сохраняются на SD-карте приемника, никакого дополнительного оборудования не требуется
Впоследствии в режиме офлайн может проводиться анализ данных, записанных в процессе мониторинга
Эффективная работа с помощью дистанционного управления
Модель R&S®PR100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
Тем самым обеспечивается удаленная работа приемника, например, на необслуживаемых станциях
Удобная и понятная эксплуатация
Простое меню и удобство эксплуатации помогают пользователям быстро осваиваться с работой устройства
Принятые сигналы отображаются на цветном 6,5-дюймовом дисплее, что обеспечивает удобство анализа
Работа на аккумуляторах для мобильного использования
Малая масса от 3,5 кг, включая аккумулятор
Работает четыре часа на одном заряде аккумулятора
Надежная инвестиция в будущее
Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
Система R&S®PR100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего
Применение
Обнаружение помех и пеленгация в профессиональных радиосетях
Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
Быстрое и эффективное устранение источников помех, например, в аэропортах
Мониторинг пользовательских радиослужб
Мониторинг большого числа радиослужб с использованием различных режимов сканирования
Мониторинг радиопередач организаций в заданной полосе частот
Наведение на сигналы тревоги
Пеленг источников сигналов тревоги с помощью активной направленной антенны R&S®HE300
Функция настройки для пеленгации источника на сильно пересеченной местности
Пеленгация самодельных взрывных устройств (СВУ)
Обнаружение СВУ, работающих в режиме ожидания
Пеленгация СВУ с помощью активной направленной антенны R&S®HE300
Мобильное отслеживание миниатюрных передатчиков
Обнаружение жучков, к примеру, в помещениях для совещаний
Наведение на жучки с помощью активной направленной антенны R&S®HE300
Автоматическая пеленгация сигналов
Цифровой радиопеленгатор на основе высокоточных методов пеленгования с опцией R&S®PR100-DF
Компактные пеленгаторные антенны R&S®ADD107, R&S®ADD207 перекрывают диапазон от 20 МГц до 6 ГГц
Технические характеристики
Параметр
Значение
Радиоприемное устройство
Частотный диапазон
9 кГц … 3,5ГГц, опционально до 7,5 ГГц
Скорость сканирования
1,8 ГГц/сек
Полоса одновременного обзора
10 кГц … 10 МГц
Преселектор
встроенный
Демодулятор
AM, FM, USB, LSB, ISB, PULSE, CW, I/Q
Радиопеленгатор
Частотный диапазон
20 МГц …3 ГГц (в зависимости от конфигурации антенной системы)
Способрадиопеленгования
Корреляционный интерферометр и/или метод Ватсона-Ватта

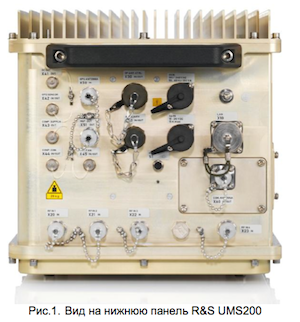

Внешниеинтерфейсы
Антенные входы
4 антенных входа N-типа (50 Ом)
AC IN
Разъем питания переменного тока
DC IN
Разъем питания постоянного тока
LAN
Интерфейс ЛВС 10/100 Mbit Ethernet
COM ANTENNA
Разъем для подключения коммуникационной антенны
GPS SENSOR
Разъем для подключения внешнего приемника GPS
COMP SUPPLY, COMP COM
Разъем для подключения внешнего компаса
GPS ANTENNA
Разъем для подключения антенны GPS
REF OUT
Выход опорной частоты 10 МГц для синхронизации внешних устройств
DC OUT
Выход постоянного тока для питания активных антенн
EXT FAN
Подключение внешнего вентилятора
Механические характеристики
Электропитание
100 V … 240 V AC, 50 … 60 Гц, макс. 350 VA 10 V … 30 V DC, макс. 15 A
Температура эксплуатации
-30 °C …+45 °C (в базовой конфигурации) -30 °C …+35 °C (в макс. конфигурации)
Температура хранения
-40 °C …+70 °C
Относительная влажность
95 % циклическая, +25 °C/+40 °C
Класс защиты
IP 65
Допустимая синусоидальная вибрация
5 Гц… 150 Гц
Допустимая случайная вибрация
10 Гц… 500 Гц
Допустимая ударная нагрузка
40 g
Размеры (Ш x В x Г)
300 mm x 570 mm x 292 mm 300 mm x 480 mm x 292 mm (без нижней ручки)
Масса
28 кг в максимальной конфигурации
Эксплуатация
Удобная и понятная эксплуатация Принцип работы R&S®PR100 удовлетворяет требованиям, предъявляемым к современным приемникам для радиомониторинга, т.е. с помощью соответствующих кнопок легко можно напрямую настраивать все важные функции, такие как режимы демодуляции, полосы частот и т.д. Это позволяет пользователю быстро освоиться с работой приемника. Управление осуществляется с помощью кнопок и поворотного регулятора. Простая структура меню обеспечивает быстрый доступ к параметрам и функциям устройства. Результаты, а также спектральные и каскадные диаграммы, легко читаются на ярком цветном 6,5" VGA дисплее. Подсветка дисплея может быть приглушена для работы при недостатке освещения. Для работы при дневном освещении доступен черно-белый режим, обеспечивающий оптимальную контрастность дисплея.Панорамный обзор ПЧ позволяет проводить подробный анализ требуемого диапазона частот. Текущая приемная частота располагается в центре отображаемого спектра. Для максимальной адаптации к текущей задаче можно выбрать полосы ПЧ от 10 кГц до 10 МГц. Функции AVERAGE, MIN HOLD и MAX HOLD (среднее, мин. и макс. время удержания) в дальнейшем расширяют возможности анализа. Направление пеленга радиосигнала определяется по показаниям электронного компаса на экране либо на карте местности, загружаемой на SD-карту памяти приёмника. Положение компаса на экране, а также вариант ориентации выбираются пользователем. Ручной ввод пеленгов позволяет упорядочить работу двух или нескольких приемников, работающих одновременно и увеличить скорость получения результата и выполнения функции триангуляции пеленгов. Отображение результата можно настроить для удовлетворения конкретного требования. Измеренные данные доступны в различных форматах. Цифровые данные выводятся через сетевой интерфейс:
Данные о групповом спектре (данные I/Q) в диапазоне до 500 кГц
Цифровые аудиоданные в диапазоне до 12,5 кГц
Спектры панорамного сканирования (максимальная скорость обновления)
Спектры панорамного отображения ПЧ
Измеренные уровни сигналов
Измеренные значения разноса частот
Измеренные значения напряженности поля (антенные факторы использованных антенн должны сохраняться в приемнике)
Пеленги радиосигналов (в режиме пеленгатора): данные о положении антенны, частоте, уровне, азимуте сигнала и другие измеренные параметры
Аналоговые данные выводятся через соответствующий аналоговый интерфейс:
Аналоговые аудиоданные через разъем 3,5 мм
Неуправляемые ПЧ 21,4 МГц через разъем типа BNC (для приемных частот от 20 МГц до 7,5 ГГц)
Структура меню конфигурации R&S®PR100
Отображение измеренного уровня и спектра ПЧ
Анализ спектра ПЧ с помощью функций маркера
Отображение спектра ПЧ и спектрограммы (каскадное отображение)
Функция триангуляции результатов пеленгования
Программное обеспечение удаленного управления из комплекта поставки. Режим пеленгатора
