Автоматическая система для эффективного тестирования приемо-передающих модулей для АФАР
Характеристики
Информация для заказа
Тип устройства
Код заказа
Диапазон ослаблений
Дискретность
Диапазон частот
Разъемы

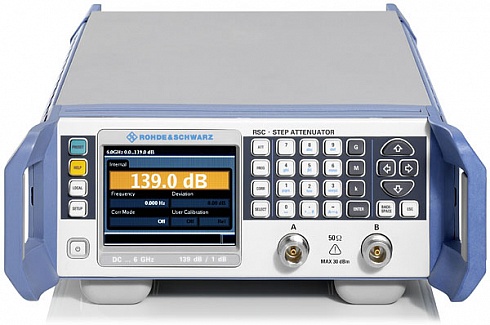

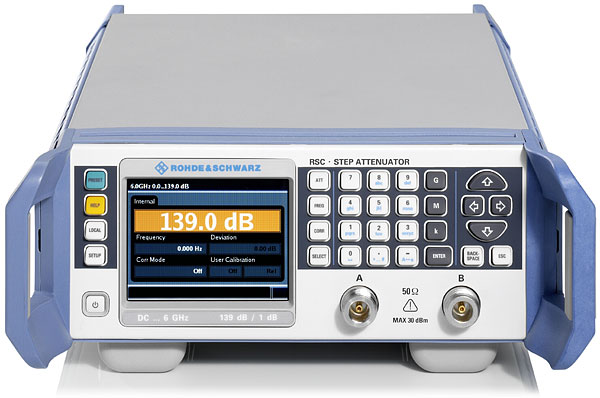

R&S®RSC с встроенным ступенчатым аттенюатором
R&S®RSC
1313.8004.03
от 0 до 139 дБ
1 дБ
от 0 до 6 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.13
от 0 до 139 дБ
1 дБ
от 0 до 6 ГГц
Задняя панель, N(гнездо)
R&S®RSC
1313.8004.04
от 0 до 139,9 дБ
0,1 дБ
от 0 до 6 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.14
от 0 до 139,9 дБ
0,1 дБ
от 0 до 6 ГГц
Задняя панель, N(гнездо)
R&S®RSC
1313.8004.05
от 0 до 115 дБ
5 дБ
от 0 до 18 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.15
от 0 до 115 дБ
5 дБ
от 0 до 18 ГГц
Задняя панель, N(гнездо)
R&S®RSC без встроенного ступенчатого аттенюатора
R&S®RSC
1313.8004.02
R&S®RSC-Zxxx Внешние аттенюаторы
R&S®RSC-Z405
1313.9952.02
от 0 до 75 дБ
5 дБ
от 0 до 40 ГГц
2,92 мм
R&S®RSC-Z675
1314.0065.02
от 0 до 75 дБ
5 дБ
от 0 до 67 ГГц
1,85 мм
Принадлежности
R&S®RSC-Z41
1314.0136.02
Кабель управления R&S®RSC – внешний аттенюатор. Длина 2 м, включен в RSC-Z405/675
R&S®RSC-Z42
1314.0142.02
Кабель управления ПК – внешний аттенюатор.
Обзор
Короткое описание
Радарная антенна типа АФАР (активная фазированная антенная решетка) состоит из тысяч TRM-модулей (приемно-передающих модулей). Автоматическая система TS6710 обеспечивает быстрое (от 15 секунд) и надежное снятие характеристик этих модулей во время разработки и производства. Система и программное обеспечение для автоматизации испытаний адаптированы к параметрам контроля и тестирования модулей. Адаптацию к проведению испытаний может выполнить как сам заказчик, так и компания Rohde & Schwarz.
TS6710
Ключевые факты
Диапазон частот от 1 ГГц до 24 ГГц
Очень короткое время тестирования, тип. 15 сек. для основных измерений модуля
Опционально тестирование до восьми устройств
Тестовые последовательности для настройки испытаний под задачи пользователя
Открытый программный код основных тестовых последовательностей (возможность программирования пользователем)
Пользовательская оптимизация тестов
Решение под ключ от одного производителя

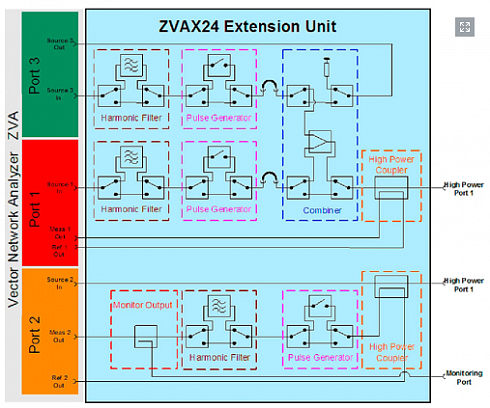

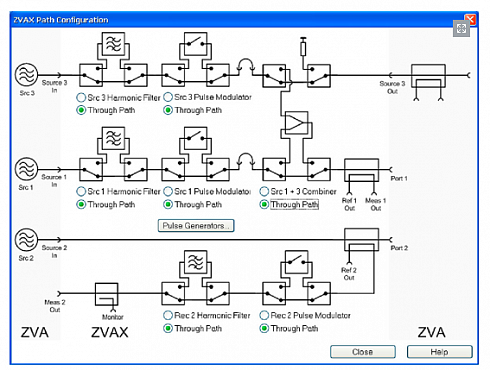

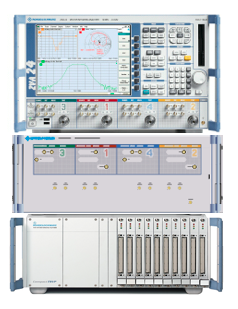

Включает в себя типовые контрольно-измерительные приборы компании Rohde & Schwarz:

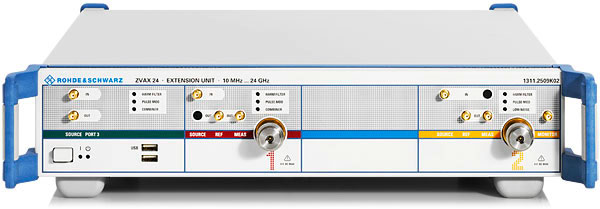

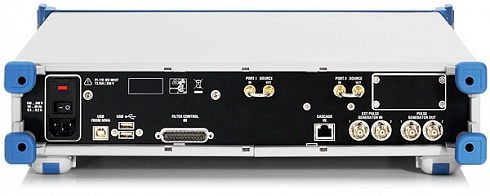

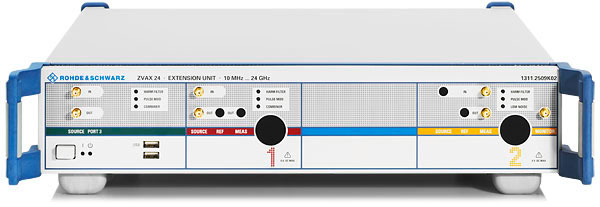

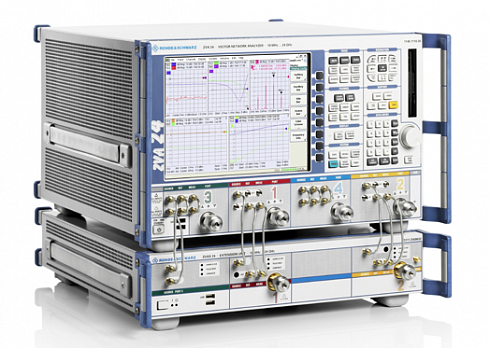

Анализатор цепей высшего класса R&S®ZVA для выполнения всех ВЧ измерений
Платформа R&S®CompactTSVP для системного контроля и обмена информацией с испытываемым устройством, а также питания и формирования сигналов синхронизации

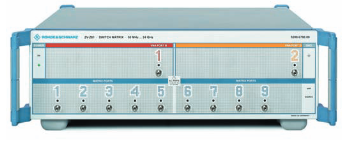

Блок коммутации и управления R&S®OSP-TRM для установки параметров ВЧ сигнала, необходимых для выполнения всего спектра испытаний без изменения схемы измерений
Точность измерительных мостов КСВ ограничена их направленностью и потерями на отражение у измерительного порта. Измерение малых коэффициентов отражения затруднено конечной направленностью моста КСВ. Коэффициенты отражения меньшие, чем направленность моста, не могут быть измерены непосредственно. При измерении больших значений коэффициентов отражения точность, главным образом, определяется потерями на отражение у измерительного порта моста.
Особенности
Выдающиеся технические характеристики
Дискретность установки ослабления от 0,1 дБ
Диапазон частот до 67 ГГц
Компенсация АЧХ
Погрешность от 0,05 дБ
Повторяемость 0,02 дБ (тип)
Системная интеграция

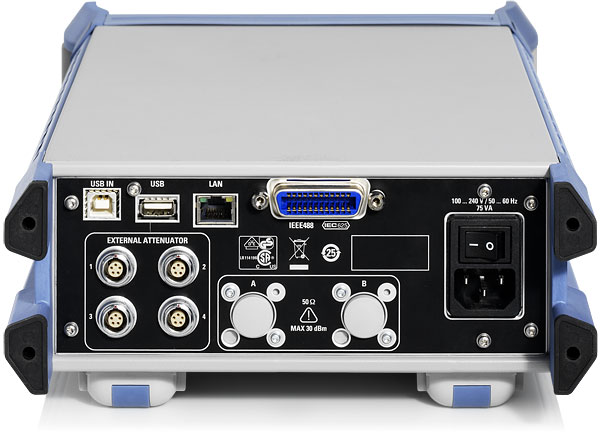

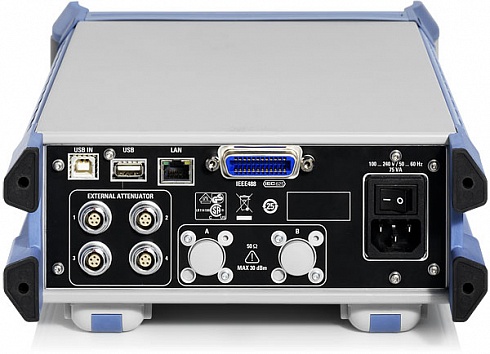

Управление 4 внешними аттенюаторами одним базовым блоком
Пользовательская коррекция ослабления дополнительных СВЧ устройств (кабелей, аттенюаторов)
Интерфейсы GPIB, USB или LAN в стандартной комплектации
Поддержка команд дистанционного управления предыдущих моделей аттенюаторов R&S®RSP, RSG, DPS и др.
Удобство в работе
Управление при помощи клавиатуры или манипулятора мышь
Сохранение и вызов предустановленных значении
Компактный размер (1/2x19", 2 единицы по высоте)
Свойства
Концепция, рассчитанная на будущее
Все оборудование и программное обеспечение от одного производителя гарантирует надежность и долговременную поддержку
Использование в системе типовых измерительных приборов уменьшает стоимость эксплуатации
Защищены права на интеллектуальную собственность модулей и радаров
Оптимизация испытаний на месте эксплуатации через адаптацию исходной программы
Эффективное тестирование
Исключительно быстрые импульсные измерения на сверхвысоких частотах, используемых радаром
Быстрое программирование настроек модуля
Оптимальная синхронизация между программированием модуля, переключением модулей и высокочастотными измерениями
Интегрированный генератор тестовых последовательностей для простого анализа результатов
Экспорт результатов измерения в стандартных форматах для простой обработки
Поскольку для каждого модуля TRM, как правило, требуется выполнить 25 тысяч измерений, а решетка антенны состоит из нескольких тысяч модулей, подлежащих испытаниям, скорость и оптимизация являются критичными параметрами. Сокращение испытаний каждого модуля всего на одну минуту позволит уменьшить суммарное время испытаний АФАР на нескольких дней.
Гибкость использования
Для разработки и производства
Быстрая адаптация к измерительным задачам благодаря настраиваемым тестовым последовательностям
Готовые тестовые сценарии
Настройки параметров ВЧ сигнала, например мощности и диапазона частот
