Лучшая 3D антенна для радиочастотных испытаний

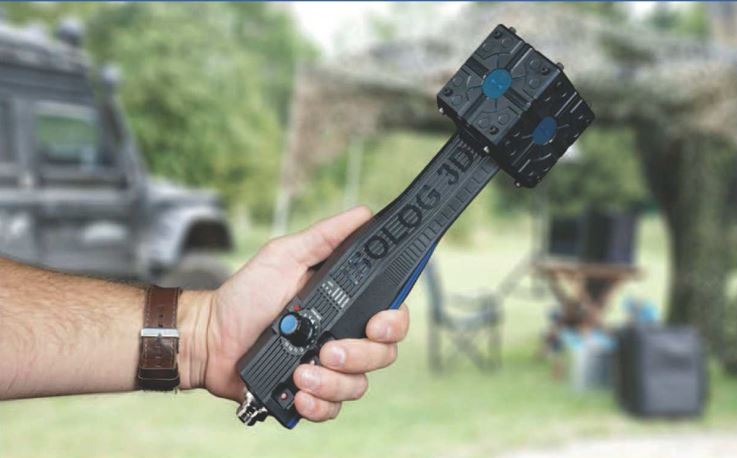

Новая антенна IsoLOG 3D Mobile – это последняя разработка компании Aaronia. Это очень лёгкая и небольшая изотропная антенна, которая совместима с любым анализатором спектра. Она может просто работать «налету» и является идеальным портативным решением для 3D измерений в условиях дефицита времени.
Антенна не требует установки какого-либо программного обеспечения, подключения питания и дополнительных настроек. Устройство можно подключать через коннектор N-типа к любому анализатору или осциллографу.
IsoLOG 3D Mobile доступна в двух вариантах – с ультра-широким частотным охватом от 9 кГц до 3 ГГц (IsoLOG 3D Mobile 9030) или 6 ГГц (IsoLOG 3D Mobile 9060).
Устройство измерительной антенны IsoLOG 3D Mobile
В каждой антенне IsoLOG 3D Mobile установлен подзаряжаемый аккумулятор, рассчитанный на 6 часов непрерывной работы, а также отключаемый предусилитель с низким уровнем шума.
Встроенный усилитель позволяет измерять очень маломощные сигналы, а в режиме «bypass» (при отключенном предусилителе) антенна по-прежнему может измерять поля высокой напряженности. Управление антенной осуществляется через USB или вручную (тогда не требуется подключение USB).
В антенне также реализована ультрабыстрая, настраиваемая функция «прерыватель». Используя специальные устойчивые к сбоям РЧ-переключатели, эта функция обеспечивает автоматическое постоянное вращение/выбор антенн с частотой переключения до 50 кГц, что превращает IsoLOG 3D mobile в настоящую 3D-антенну. Всё это реализуется без необходимости какого-либо дополнительного управления по USB.
Возможности измерительной антенны IsoLOG 3D Mobile
- IsoLOG 3D Mobile поставляется в водонепроницаемом транспортировочном контейнере, в комплекте есть всё необходимое для работы:
-
IsoLOG 3D Mobile антенна со встроенным аккумулятором
-
Водонепроницаемый и ударопрочный транспортный контейнер
-
Адаптер SMA-N для подключения SMA-кабелей
-

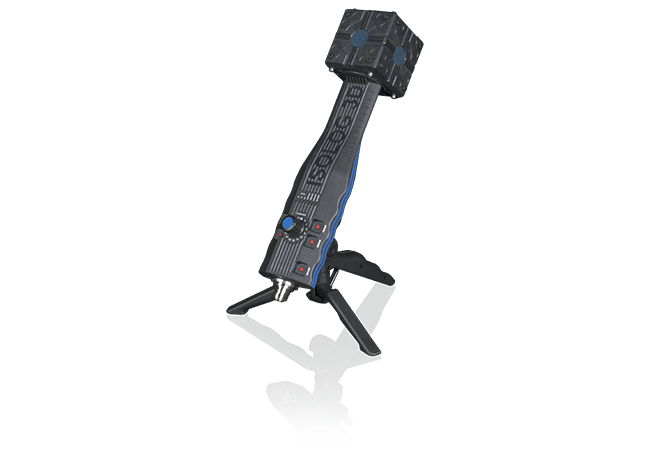

Пистолетная рукоятка с функцией миниатюрного штатива
-
Зарядное устройство для аккумулятора / блок питания
Характеристики измерительной антенны IsoLOG 3D Mobile
Тип
|
Изотропная / всенаправленная, портативная
|
Частотный диапазон
|
от 9 кГц до 3 ГГц (IsoLOG 3D Mobile 9030) или 6 ГГц (IsoLOG 3D Mobile 9060)
|
Усиление (в режиме bypass, тип)
|
@70МГц: -42дБ;
@3ГГЦ: -10дБ
|
Усиление (предусил.вкл, тип.)
|
@70 МГц: -22 дБ;
@3 ГГц: 10 дБ
|
Частота/скорость переключения
|
1Гц … 50kHz
|
Номинальное сопротивление
|
50 Ом
|
РЧ-соединители
|
N-розетка (по запросу N-вилка, SMA или BNC адаптер)
|
Габариты
|
315 x 70 x 70 мм
|
Вес
|
350г
|
Крепление штатива
|
1/4“
|
Аккумулятор
|
650мАч LiPo (встроенный), около 6 часов непрерывной работы
|
Интерфейс
|
USB 2.0
|
Диапазон температур
|
Работа: -10° до +50°C, Хранение: -20° to +60°C
|
Изготовитель
|
Германия
|
Гарантия
|
10 лет
|

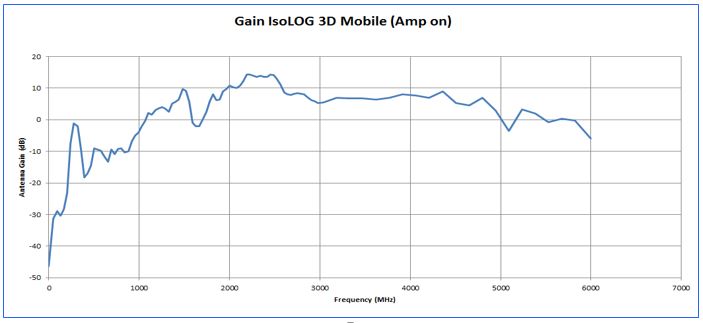

Коэффициент усиления (с предусилителем) измерительной антенны IsoLOG 3D Mobile

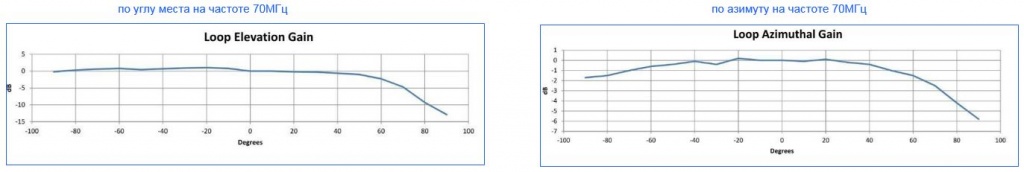

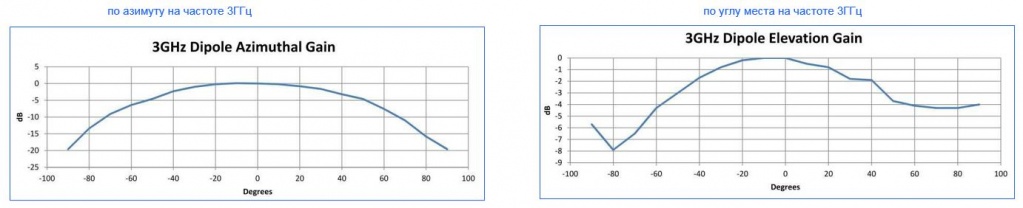

Диаграммы направленности измерительной антенны IsoLOG 3D Mobile
Компановка

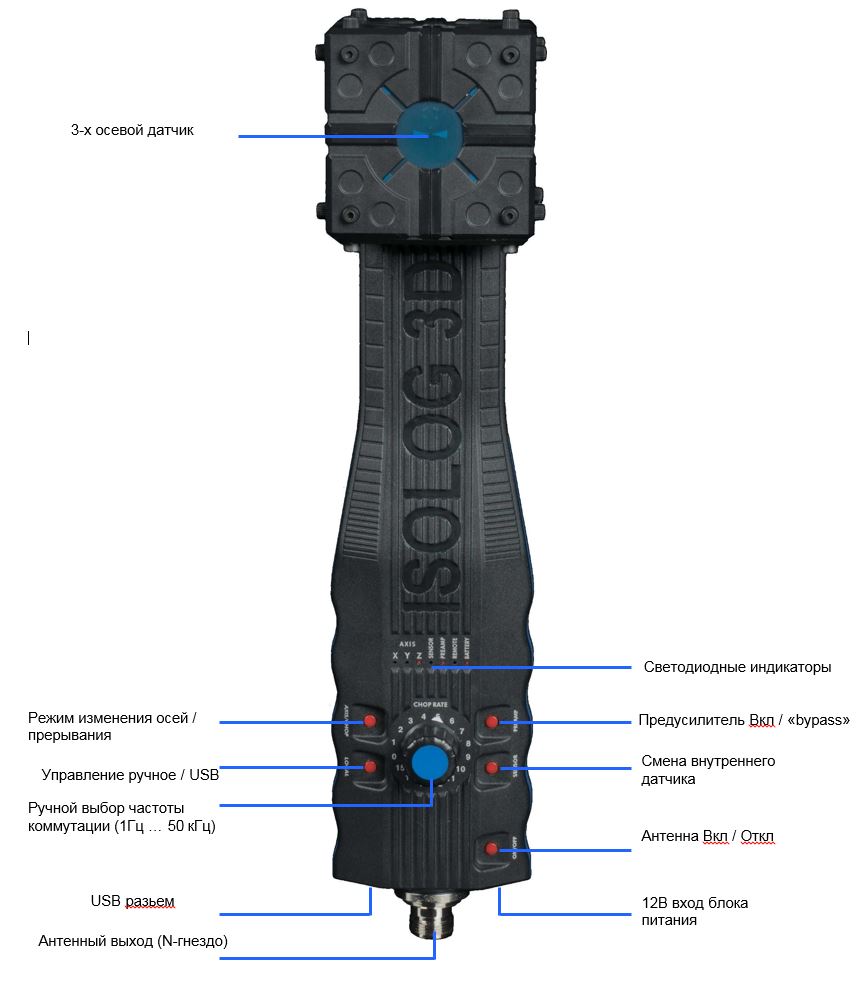

Удобный форм-фактор и небольшой вес всего 350г предопределяют IsoLOG 3D Mobile для переносных измерений. На следующем рисунке показана компоновка и функции антенны:
Аксессуары измерительной антенны IsoLOG 3D Mobile
1м / 5м / 10м SMA-кабель
Высококачественный специальный SMA-кабель для подключения антенны IsoLOG с различным испытательным оборудованием, таким как SPECTRAN Spectrum-Analyzers. Выберите между тремя различными кабелями:
- 1м стандартный SMA кабель (RG316U)
-
5м LowLoss SMA кабель (с низкими потерями)
-
10m LowLoss SMA кабель (с низкими потерями)
-
Все варианты кабельной сборки: SMA-штекер(гнездо) / SMA-штекер(гнездо)
- Информация для заказа: Art.-No.: 771 (кабель 1м), 772 (кабель 5м), 773 (кабель 10м).
Мощная многофункциональная пистолетная рукоятка
- Рекомендуется для использования с IsoLOG 3D Mobile, например, для соединения с большими штативами. Быстрое и простое изменение поляризации антенны.
- Информация для заказа: Art.-No.: 282.
Адаптер SMA-N (в комплекте поставки)
- Этот специальный высококачественный адаптер позволяет работать со всеми антеннами IsoLOG Mobile и любыми анализаторами спектра с разъемом SMA.
-
Номинальный импеданс 50 Ом.
-
Расположение: разъем SMA (гнездо) / N (гнездо).
-
Информация для заказа: Art.-No.: 770.
Алюминиевый штатив
- Регулируемая высота, высокая устойчивость. Рекомендуется для использования с антеннами IsoLOG для длительных измерений! Максимальная высота: 105 см.
- Информация для заказа:Art.-No.: 281.
