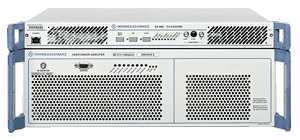

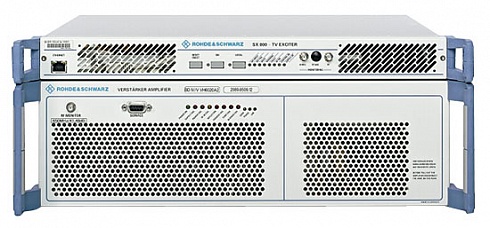

Семейство УВЧ передатчиков R&S®SV8000

Стандартная конфигурация передатчика УВЧ-диапазона

Обозначение		Тип	Код для заказа
Продукция
	ТВ передатчики УВЧ-диапазона Новое понятие компактности	R&S®SCх8000
Пример конфигурации
	Передатчик малой мощности УВЧ-диапазона (470–862 МГц), без стойки, однофазный, питание переменным током, выходная мощность (rms) в стандарте DVB-T  600 Вт	R&S®SCV8201
	Возбудитель, размер по высоте 1U, базовый блок	R&S®SX801	2104.4504K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), базовый блок	R&S®VH8301C1	2104.8000K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), дополнительный блок	R&S®VH8301C2	2104.8000K02

Передатчики УВЧ-диапазона семейства R&S®SCx8000 обладают уникальной для своего класса мощности компактностью и экономической эффективностью. Они предназначены для профессиональных сетей телевизионного вещания, отличаются наличием различных схем резервирования возбудителя и усилителя и обеспечивают простое переключение из аналогового в цифровой режим работы. В передатчиках реализованы инновационные решения, они обладают высокой прочностью и надежностью, а процесс их ввода в эксплуатацию очень прост. Поэтому они идеально подходят для установки в удаленных местах и эксплуатации вне закрытых помещений.

Компания Rohde&Schwarz предлагает полную линейку УВЧ-передатчиков малой мощности  стандарта DVB-T/-H и ATSC для применения в следующих приложениях:

• передатчик DVB-T/-H, использующий на входе стандартный сигнал ASI;

• передатчик ATSC с интерфейсом SMPTE 310M;

• передатчик DVB-T для ретрансляции эфирного сигнала.

Конструктивно семейство представляет собой гибкую и компактную систему, включающую различные модули, которые можно выбирать и соединять между собой в соответствии с решаемой задачей и требуемой выходной мощностью. Для построения системы можно использовать следующие модули:

• возбудитель R&S^®Sх800 для DVBT/-H или ATSC;

• усилители R&S^®VH6xxx со встроенным источником питания (выходная мощность DVB/ATSC от 12 Вт/18 Вт до 100 Вт/130 Вт);

• модуль контроля и управления R&S^®NetCCU^®800 для работы в конфигурациях с резервированием и/или для дистанционного управления по сети с помощью протокола SNMP или веб-браузера.

Поскольку модуль возбудителя оборудован блоком управления усилителем, одиночные передатчики мощностью до 100 Вт DVB-T/-H (130 Вт для ATSC) могут использоваться в виде отдельной системы. Это значит, что в таком случае потребуются лишь два модуля – возбудитель и усилитель. Все необходимые для работы интерфейсы полностью встроены в модули. Установка в стойку дополнительных компонентов требуется только для обеспечения резервирования или в случае объединения нескольких усилителей для повышения выходной мощности. Передатчики монтируются в 19-дюймовые стойки высотой 12, 21 и 42 U (1U = 44,45 мм).

•  Все функции маломощных передатчиков DVB-T/-H и ATSC и ретрансляторов DVB-T в одном семействе продуктов
•  Выходная мощность от 12 Вт до 400 Вт (DVB-T/-H)
•  Выходная мощность от 18 Вт до 460 Вт (ATSC)
•  Диапазон выходной частоты от 470 МГц до 862 МГц
•  Гибкая, расширяемая, обновляемая конфигурация
•  Компактная конструкция
•  Различные схемы резервирования
•  Усилители мощности на транзисторах LDMOS
•  Дистанционное управление и мониторинг через SNMP и/или через интерфейс HTTP

Усилители мощности

Семейство передатчиков УВЧ-диапазона R&S^®SV8000 построено на основе одиночных усилительных модулей мощностью 12/25/50/100 Вт для DVB-T/-H или 18/35/70/130 Вт – для ATSC. Все усилители – широкополосные и способны работать в полосе частот от 470 МГц до 862 МГц. Усилители оборудованы встроенным источником питания и системой охлаждения и не требуют подключения дополнительных периферийных устройств. Это обеспечивает гибкую установку в стандартную 19-дюймовую стойку, а также возможность работы вообще без стойки. В усилителях мощности использованы транзисторы, изготовленные по технологии LDMOS и обеспечивающие высокую базовую линейность и стабильность характеристик усилителя. Встроенная цепь защиты предохраняет усилитель от отраженного сигнала и перегрева.

Телевизионный возбудитель SX800

• Линейная и нелинейная предварительная цифровая коррекция

• Цифровая обработка сигнала аналогового и цифрового ТВ

Цифровое ТВ

• Поддержка стандартов DVB-T/DVB-H, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB, ATSC, ATSC Mobile DTV

• Все режимы входов ASI

• Интерфейс SMPTE 310 M

• Возможность работы в одночастотных (SFN) и многочастотных (MFN) сетях

• Иерархическая модуляция (DVB-T/DVB-H)

• Переключение входного сигнала без пауз

• Мониторинг MIP

• Автоматическая/адаптивная предварительная коррекция (опция)

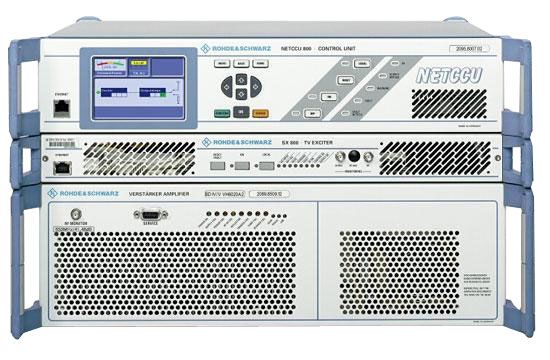

Модуль управления R&S^®NetCCU800^®

Модуль управления R&S^®NetCCU800^® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления.

   Технические характеристики, общие для семейства R&S^®SV8000
