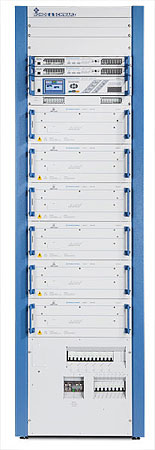

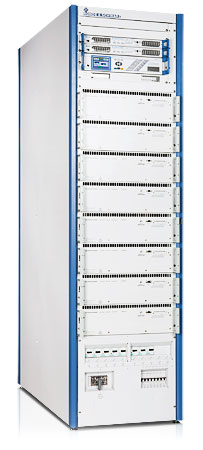

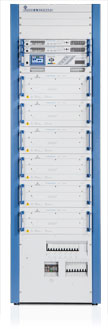

Передатчики УВЧ-диапазона серии R&S®NV8300

Описание

Передатчики средней мощности с воздушным охлаждением для цифрового ТВ

Характеристики

Описание

• Выходная мощность от 300 Вт до 1,8 кВт для сигналов стандартов DVB-T/DVB-H, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB

• Выходная мощность от 450 Вт до 1,8 кВт для сигналов стандартов ATSC, ATSC Mobile DTV

• Диапазон рабочих частот от 470 до 862 МГц

Особенности

Мультистандартный ТВ-возбудитель R&S^®Sx800 для обработки аналоговых и цифровых сигналов

• Мгновенное переключение с аналогового в цифровой режим

• Простое обновление программного обеспечения под цифровые видеотехнологии

• Различные схемы резервирования

• Простота обслуживания благодаря модульному построению и наличию встраиваемых расширений

• При работе в одночастотных сетях MIP-декодер обеспечивает автоматическую компенсацию задержки

• Система обработки цифрового сигнала обеспечивает максимальную стабильность и простоту предварительной коррекции

Широкополосный усилитель мощности с воздушным охлаждением R&S^®VH8300A1

• Подходит для усиления аналогового и цифрового сигнала и не требует никаких регулировок

• Имеет инновационный контроллер, использующийся во всех радиотелевещательных передатчиках семейства R&S^®Nx8000

• Система управления выходной мощностью способствует повышению срока службы транзисторов

• Каждый модуль усилителя снабжен функциями самоконтроля и самозащиты

• Транзисторы, выполненные по технологии LDMOS

• Все модули усилителя легко заменяются в процессе работы

Инновационный модуль управления передатчиком R&S^®NetCCU^®800

• Обеспечивает наглядное отображение данных о состоянии передающей системы на цветном дисплее

• Возможность дистанционного управления и контроля через SNMP и/или интерфейс HTTP

• Все необходимые диагностические параметры можно получить как локально, так и дистанционно

• Возможность глубокой диагностики через новую системную шину

• Размер по высоте всего 2U

Стойка для передатчика с системой охлаждения

• Стандартная 19-дюймовая стойка (глубиной 800 мм), подходящая для передатчиков всех классов мощности

• Вместимость стойки – до шести усилительных модулей

• Имеет два встроенных вентилятора, работающих в режиме нагруженного резерва

• Возможна организация различных путей прохождения воздушного потока

• Эффективное охлаждение при малом расходе воздуха, что существенно уменьшает энергопотребление системы охлаждения и позволяет снизить уровень шума

Свойства

Серия ТВ-передатчиков с воздушным охлаждением R&S^®NH/NV8300 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSC Mobile DTV, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB). Усилители на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема.

Все компоненты полностью настроены для вещания на частотах от 470 до 862 MГц (УВЧ- диапазоны IV / V) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность: от 750 Вт до 2,8 кВт – для аналогового ТВ (в целом), а также от 300 Вт до 1,8 кВт (DVB-T/-H, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB) и от 450 Вт до 1,8 кВт (ATSC, ATSC Mobile TV) – для цифрового ТВ.

Передатчики включают в себя следующие компоненты:
• Возбудитель
• Усилитель(ли) мощности
• Модуль управления передатчиком
• Стойку для передатчика с системой охлаждения

Новая серия передатчиков УВЧ-диапазона R&S^®NH/NV8300 построена на общей для семейства телерадиовещательных передатчиков R&S^®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.

Технические характеристики

Технические характеристики, общие для передатчиков серии R&S^®NH/NV8300

Диапазон частот	от 470 МГц до 862 МГц
Напряжение питания	3х400 В ± 15% (пер.), 3 фазы, от 47 до 63 Гц 230 В ± 15% (пер.), 50/60 Гц, L1–нейтраль, 1 фаза, от 47 до 63 Гц 240 В +10%/-15% (пер.), 50/60 Гц, L1–L2, 1 фаза, от 47 до 63 Гц
Максимальная высота места установки	2000 м над уровнем моря (>2000 м – по специальному заказу)
Диапазон рабочих температур	от +1 ºС до +45 ºС
Относительная влажность (макс.)	95%, без конденсации
Габариты (ШхВхГ)	600х2000х800 мм (23,6х87,7х31,5 дюйма)
Тип ВЧ-разъема	1 5/8” EIA
Синхронизация
Опорная частота	10 МГц, от 0,1 до 5 В (размах) или уровни ТТЛ, разъем BNC
Опорный импульс	1 имп/с (1 Гц, ТТЛ, разъем BNC)
Локальное и дистанционное управление
Локальное управление
Цветной дисплей, клавиши	управление с передней панели через графический интерфейс пользователя (ГИП)
RJ-45	через компьютер с помощью стандартного веб-браузера
Дистанционное управление
RJ-45	в соответствии с IEC 864-2 через Ethernet (стандартное исполнение)
RJ-45	интерфейс для управления по сети (веб-сервер или SNMP-агент) (опция)
Параллельный интерфейс	плавающие контакты для передачи сообщений и команд (опция)
Последовательная шина	интерфейс шины в соответствии с IEC 864-2 (опция)

Технические характеристики передатчиков серии R&S^®NV8300 для стандартов DVB-T/DVB-H (в соответствии с EN 300744/EN302304), MediaFLO^TM, ISBT-T, ISBT-T_B, DTMB

R&S^®	NV8301	NV8302	NV8303	NV8304	NV8305	NV8306
Число усилителей	1	2	3	4	5	6
Выходная мощность ВЧ-сигнала¹⁾, Вт	300	600	900	1200	1500	1800
Расход воздуха, м³/мин	8,5	11	15	17	17	17
Входы (DVB-T/DVB-H)	4 x ASI
Кодирование и модуляция	в соответствии с EN300744, EN302304 (опция)
Тип модуляции	QPSK, 16QAM или 64QAM
Защитный интервал	1/4, 1/8, 1/16 или 1/32 от полезной длительности символа
Режим IFFT	2 k и 8 k, 4 k (опция)
Внутренняя скорость кодирования	1/2, 2/3, 3/4, 5/6 или 7/8
Полезная длительность символа	224 мкс (2 k) или 896 мкс (8 k), 448 мкс (4 k, опция)

Технические характеристики передатчиков серии R&S^®NV8300 для стандартов ATSC (в соответствии с Док. 53/1995), ATSC Mobile DTV

R&S^®	NV8301	NV8302	NV8303	NV8304
Число усилителей	1	2	3	4
Выходная мощность ВЧ-сигнала²⁾, Вт	450	900	1350	1800
Расход воздуха, м³/мин	8,5	11	15	17
Входы (ATSC)	2 x SMPTE + 2 x ASI
Тип модуляции	8VSB
Скорость передачи символов	10,76 МГц
Скорость передачи данных	19,39 Мбит/с
Решетчатое кодирование	2/3
Кодирование Рида-Соломона	207/187/10

¹⁾ Усредненное значение: для частот менее 510 МГц мощность примерно на 10% ниже, для частот более 662 МГц – на 5% выше

²⁾ Усредненное значение: для частот менее 510 МГц мощность примерно на 5% ниже, для частот более 662 МГц – на 6% выше
