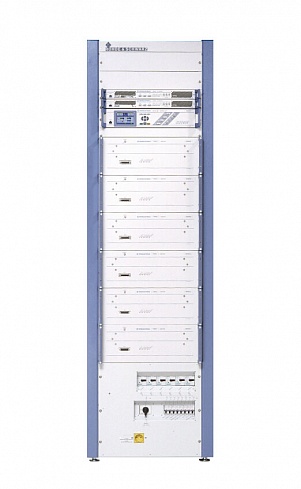

Передатчики ОВЧ-диапазона серии R&S®NW8200

• Выходная мощность от 330 Вт до 2 кВт для сигналов стандартов DVB-T/DVB-H, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB

• Выходная мощность от 500 Вт до 2 кВт для сигналов стандартов ATSC, ATSC Mobile DTV

• Диапазон рабочих частот от 170 до 250 МГц

• Мультистандартный возбудитель

• Простое обновление программного обеспечения под DVB-H

• Цветной дисплей

• Многоязычное экранное меню

• Высокий уровень надежности

• Различные схемы резервирования

• Возможность организации различных путей прохождения воздушного потока

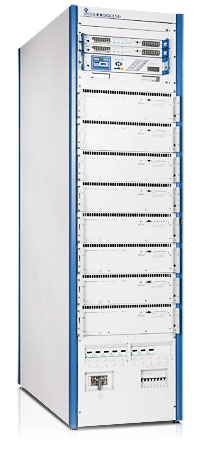

• Компактная 19-дюймовая стойка со встроенными вентиляторами

• Простота обслуживания благодаря модульному построению и наличию встраиваемых расширений

• Возможность глубокой диагностики через новую системную шину

• Усилители мощности на полевых МОП-транзисторах (технология MOSFET)

• Возможность дистанционного управления и контроля через SNMP и/или интерфейс HTTP

Продукция аналогичного назначения

> Передатчики УВЧ-диапазона семейства R&S®SLx8000

Усилитель мощности

Диапазон рабочих частот широкополосного усилителя мощности с воздушным охлаждением R&S^®VH 8200 A1 лежит в пределах от 170 до 250 МГц (ОВЧ-диапазон III). Он может использоваться для усиления как аналоговых, так и цифровых сигналов без каких-либо предварительных настроек, что позволяет снизить номенклатуру запасных частей для операторов сетей с различными типами передаваемых сигналов.

Выходная мощность каждого встраиваемого расширения усилителя зависит от типа модуляции и составляет: 200 Вт – для сигналов стандартов DVB-T/DVB-H, 300 Вт – для ATSC и 500 Вт – для стандартов аналогового ТВ (в целом). Благодаря использованию современной технологии LDMOS, усилители мощности обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик при небольшом размере. В каждый блок расширения усилителя входит предусилитель и предоконечный каскад, восемь мощных транзисторов и отдельный блок питания.

Используется передовой контроллер усилителя, идентичный применяющимся во всех телерадиовещательных передатчиках семейства R&S^®Nx8000. Контроллер выполняет не только функции мониторинга и защиты (такие, как отключение при перегреве, снижение КСВ, определение отказа транзистора), но также обеспечивает коррекцию фазы и управление мощностью выходного ВЧ-сигнала. Так, например, управление выходной мощностью позволяет избежать перегрузки усилителя при выходе из строя транзистора, что обеспечивает продолжительный срок службы отдельных транзисторов. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты.

Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы.

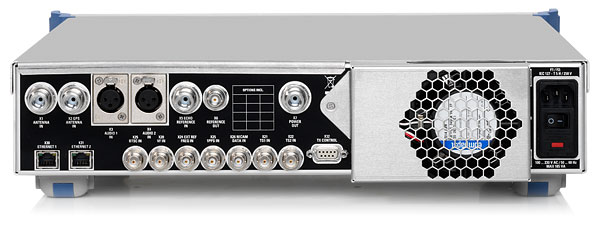

ТВ-возбудитель R&S^®SX800

• Линейная и нелинейная предварительная цифровая коррекция

• Цифровая обработка сигнала аналогового и цифрового ТВ

Цифровое ТВ

• Поддержка стандартов DVB-T/DVB-H, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB, ATSC, ATSC Mobile DTV

• Все режимы входов ASI

• Интерфейс SMPTE 310 M

• Возможность работы в одночастотных (SFN) и многочастотных (MFN) сетях

• Иерархическая модуляция (DVB-T/DVB-H)

• Переключение входного сигнала без пауз

• Мониторинг MIP

• Автоматическая/адаптивная предварительная коррекция (опция)

Модуль управления R&S^®NetCCU800^®

Модуль управления R&S^®NetCCU800^® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления.

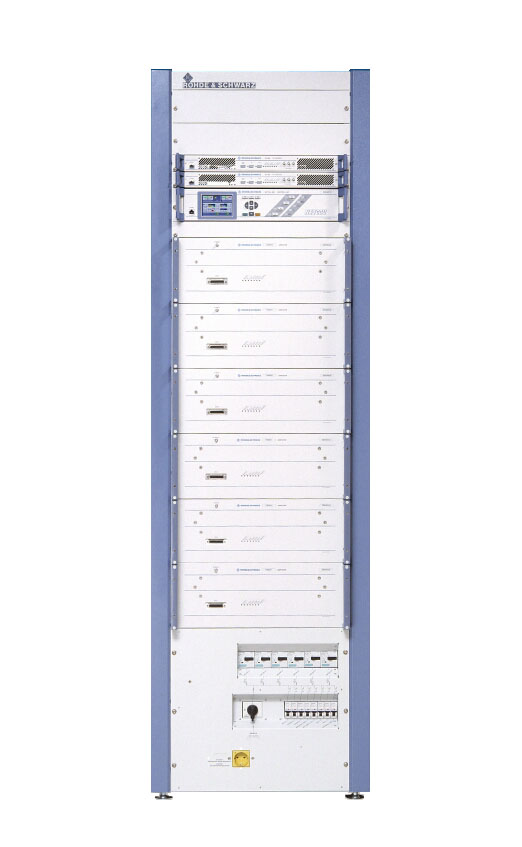

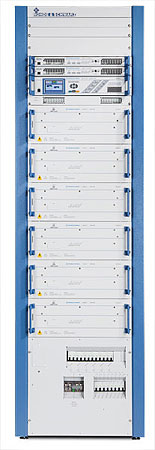

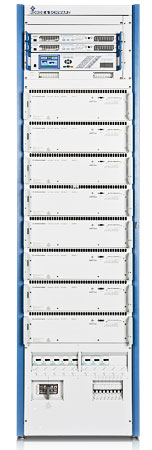

Для передатчиков всех классов мощности используется стандартная 19-дюймовая стойка (глубиной 800 мм). Вместимость стойки – до шести усилительных модулей. Она оборудована двумя встроенными вентиляторами, работающими в режиме нагруженного резерва.

Возможна организация различных путей прохождения воздушного потока: с забором охлаждающего воздуха сверху, снизу или сбоку стойки и с выбросом вверх или вниз. Каждый усилительный модуль имеет оптимально подобранный, высокоэффективный радиатор. Все отмеченные особенности, наряду с тщательно продуманной концепцией отведения тепла, обеспечивают эффективное охлаждение при малом расходе воздуха, что, в свою очередь, позволяет уменьшить энергопотребление системы охлаждения и снизить уровень шума.

Оригинальная система распределения питания с минимальным количеством проводов устраняет возможность неправильной коммутации при сборке.

В завершение описания особенностей серии передатчиков R&S^®NH8200/ R&S^®NV8200 следует отметить наличие встроенного канального фильтра (для аналогового режима), направленного ответвителя с коррекцией АЧХ и встроенной системы грозозащиты.

Проектное решение

Стандартизованная конструкция для аналогового и цифрового ТВ

Новая серия передатчиков с воздушным охлаждением R&S^®NM/NW8200 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSC Mobile DTV, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB). Усилители мощности на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема. Все компоненты полностью настроены для вещания на частотах от 170 до 250 MГц (ОВЧ-диапазон III) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность для аналогового ТВ (в целом) находится в пределах от 750 Вт до 3 кВт, а для цифрового ТВ занимает диапазон от 330 Вт до 2 кВт (для сигналов стандартов DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-T_B, DTMB) и от 500 Вт до 2 кВт (для сигналов стандартов ATSC, ATSC Mobile DTV).

Передатчики включают в себя следующие компоненты:
• Возбудитель
• Усилитель(ли) мощности
• Модуль управления передатчиком
• Стойку для передатчика с системой охлаждения

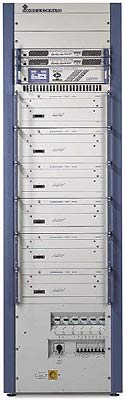

Новая серия передатчиков ОВЧ-диапазона R&S^®NM/NW8200 построена на общей для семейства телерадиовещательных передатчиков R&S^®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.

Технические характеристики, общие для передатчиков серии R&S^®NH/NV8300

Технические характеристики передатчиков серии R&S^®NW8200 для стандартов DVB-T/DVB-H (в соответствии с EN 300744/EN302304), MediaFLO^TM, ISBT-T, ISBT-T_B, DTMB

Технические характеристики передатчиков серии R&S^®NW8200 для стандартов ATSC (в соответствии с Док. 53/1995), ATSC Mobile DTV
