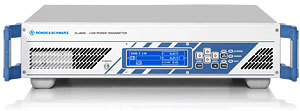

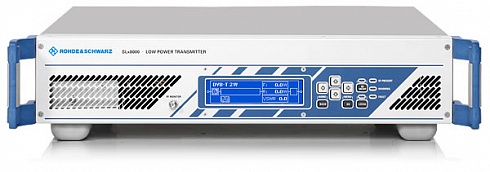

Семейство УВЧ/ОВЧ передатчиков R&S®SLx8000A
| Достоинства |
• Надежная технология, подходящая и для оборудования малой мощности • Конструкция изделий семейства R&S® SLx8000(A) оптимизирована для массового производства, что обеспечивает привлекательность цены • Инвестиции в качество окупаются – особенно, в области передатчиков малой мощности: огромное их количество, установленное на обширных географических площадях, определяет исключительно высокие затраты на их обслуживание • Передатчик аналоговой сети необходимо переключить в режим передачи цифрового сигнала? В этом случае необходимый ТВ-стандарт можно выбрать из списка меню простым нажатием кнопки; это же можно сделать и дистанционно, используя веб-браузер или команды протокола SNMP. • Возможность обновления программного обеспечения гарантирует высокую гибкость применения и пригодность к использованию оборудования в будущем: модернизация и расширение существующих стандартов легко могут быть учтены, причем и в дистанционном варианте управления. • Современные средства коммуникации, такие, как HTTP/JAVA или SNMP (опция), позволяют управлять передатчиками в сети • Использующаяся в семействе R&S® SLx8000(A) схема резервирования (n+1) может быть легко расширена за счет дополнительных передатчиков для следующих мультиплексоров (максимально – до восьми) • Высококачественный блок питания с диапазоном входных напряжений от 90 до 265 В (пер.) обеспечивает бесперебойную работу в условиях различного сетевого напряжения • Опциональный блок питания постоянного тока (–48 В) позволяет интегрировать передатчики семейства R&S® SLx8000(A) в обычные системы мобильной связи без необходимости использования внешнего оборудования • Легкость транспортировки и минимум занимаемого пространства благодаря сверхкомпактной конструкции |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Информация для заказа |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Краткие технические характеристи |
Технические характеристики, общие для передатчиков серии R&S®NH8600
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Краткое описание |
Передатчики/ретрансляторы (в том числе с преобразованием частоты) семейства R&S®XLx8000 позволяют закрыть пробелы зоны покрытия в сетях телевещания. Они отличаются высокой надежностью, небольшими размерами и высокой эксплуатационной гибкостью. Кроме того, они разработаны специально для обеспечения возможности создания небольших удаленных передающих станций, располагаемых в труднодоступных местах, занимают очень мало места и обладают высокой устойчивостью к значительным колебаниям напряжения в сети питания. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модели |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие сведения |
Оборудование серии R&S®NH/NV8600 – это новое поколение передатчиков УВЧ-диапазона с жидкостным охлаждением для цифрового ТВ. Передатчики включают в себя следующие основные компоненты: Доступная выходная мощность передатчиков этой серии для сигналов аналогового ТВ составляет от 3,5 до 30 кВт. Каждый усилитель снабжен собственным блоком питания, встроенным в модуль усилителя и поэтому охлаждаемым системой жидкостного охлаждения. Блоки питания усилителей подключаются непосредственно к сети переменного тока, что дополнительно повышает эксплуатационную готовность передатчиков. Элементы системы охлаждения, расположенные в стойке, изготавливаются из нержавеющей стали, алюминия или пластика. Усилитель выполнен в виде полностью законченного модуля и легко заменяется прямо во время работы, при этом не происходит разгерметизации замкнутой системы охлаждения и нарушения работы других модулей. Все передатчики допускают установку второго возбудителя (резервного) с модулем автоматического переключения. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание |
• Предназначены для передачи телевизионного сигнала следующих аналоговых стандартов: - B/G, D/K, M/N, I • Выходная мощность: - УВЧ: 250 Вт (для аналоговых стандартов ТВ) - ОВЧ: 125 Вт (для аналоговых стандартов ТВ) • Переключение между режимами передачи аналогового и цифрового сигнала нажатием кнопки • Широкополосный усилитель без необходимости предварительной ручной коррекции • Компактные размеры: высота в 19-дюймовой стойке 3U • Дистанционное обновление программного обеспечения • Высококачественный блок питания с входным напряжением от 90 до 265 В (пер.) • Дисплей и клавишная панель • Управление с локального или удаленного компьютера через стандартный веб-браузер • Большой выбор внутренних опций |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Особенности |
Высокая эксплуатационная гибкость и широкий спектр применения
Высокая эксплуатационная гибкость и широкий спектр применения
Высокая эксплуатационная гибкость и широкий спектр применения
Обеспечение бесперебойности работы
Высокая эксплуатационная гибкость и широкий спектр применения
Характерные эксплуатационные особенности
Возможность модификации под требования заказчика
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Свойства |
Новое семейство передатчиков R&S®SLx8000 Для обеспечения требований к современным системам телевизионного вещания существующая инфраструктура нуждается в обновлении или дальнейшем расширении. Это стимулирует переход систем стационарного ТВ на новые стандарты вещания DVB-T и ATSC, а систем мобильного ТВ – на стандарт DVB-H. Поэтому в самое ближайшее время возникнет потребность в огромном количестве новых передатчиков и ретрансляторов, особенно – малой мощности. При этом бюджеты не должны страдать. Кроме того, качество передатчика является определяющим моментом, когда речь идет о предупреждении возникновения потребности в проведении работ по замене или ремонту передающего оборудования в масштабе страны, что обычно связано с огромными дополнительными затратами. В местах размещения передатчиков малой мощности объем пространства обычно весьма ограничен, а параметры сети питания далеки от идеальных. При этом доступ к передатчикам часто затруднен. По этим причинам самые высокие требования предъявляются к механической прочности, гибкости применения, компактности и удобстве транспортировки передатчиков. Для удовлетворения указанных требований компания Rohde&Schwarz разработала новое семейство передатчиков R&S®SLx8000. Новые передатчики, отличающиеся высокой прочностью, эксплуатационной гибкостью и малыми размерами, удачно дополняют нашу линейку продукции малой мощности. Благодаря высочайшей степени интегрируемости компонентов, изделия привлекательны по цене и могут быть поставлены за короткий период времени. Все указанные достоинства являются дополнением к традиционному высочайшему качеству продукции Rohde&Schwarz, которое обеспечивается и при масштабных поставках. Сети аналогового и цифрового телевещания Помимо использования в новых цифровых сетях, передатчики УВЧ/ОВЧ-диапазонов семейства R&S®SLx8000 могут работать и в традиционных аналоговых сетях, где с успехом заменяют старые передатчики малой мощности. Передатчики этого семейства поддерживают сигналы как цифровых (DVB-T/DVB-H и ATSC), так и аналоговых (B/G, D/K, M/N и I) ТВ-стандартов. Исключительно компактные 19-дюймовые (при высоте корпуса 3U) передатчики для частотных диапазонов УВЧ/ОВЧ обеспечивают выходную мощность до 250 Вт (по импульсу синхронизации). В качестве опции доступны SNMP-агент, функция NICAM Sound и параллельный интерфейс для дистанционного управления. Управление на месте можно осуществлять либо с помощью дисплея и клавишной панели, либо посредством компьютера и веб-браузера. В передатчиках предусмотрена возможность резервирования по схеме (n+1), включая вариант (1+1). Выбор изделий семейства R&S®SLx8000А – надежное вложение в будущее: передатчики могут легко переключаться между режимами передачи сигналов аналоговых и вводимых цифровых стандартов простым нажатием кнопки, а также и дистанционно. Опции • Переключение между режимами аналогового и цифрового ТВ • SNMP-агент • Плавающие контакты • Функция NICAM Особенности конструкции

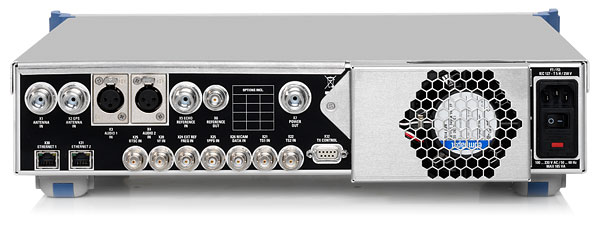

Компоненты передатчика УВЧ/ОВЧ-диапазонов семейства R&S®SLx8000: • 19-дюймовый корпус высотой 3U • Дисплей с клавишной панелью • Плата кодера/входной интерфейс • Плата модулятора • Модуль усилителя мощности • Вентилятор (прикрепленный снаружи) • Блок питания |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Технические характеристики |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
