Передатчики УВЧ-диапазона серии R&S®NH8600
| Краткие технические характеристи |
Технические характеристики, общие для передатчиков серии R&S®NH8600
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие сведения |

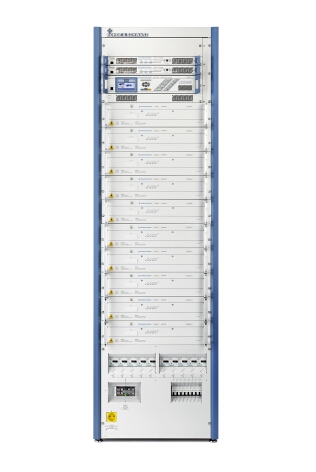

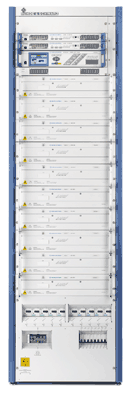

Оборудование серии R&S®NH/NV8600 – это новое поколение передатчиков УВЧ-диапазона с жидкостным охлаждением для цифрового ТВ. Передатчики включают в себя следующие основные компоненты: Доступная выходная мощность передатчиков этой серии для сигналов аналогового ТВ составляет от 3,5 до 30 кВт. Каждый усилитель снабжен собственным блоком питания, встроенным в модуль усилителя и поэтому охлаждаемым системой жидкостного охлаждения. Блоки питания усилителей подключаются непосредственно к сети переменного тока, что дополнительно повышает эксплуатационную готовность передатчиков. Элементы системы охлаждения, расположенные в стойке, изготавливаются из нержавеющей стали, алюминия или пластика. Усилитель выполнен в виде полностью законченного модуля и легко заменяется прямо во время работы, при этом не происходит разгерметизации замкнутой системы охлаждения и нарушения работы других модулей. Все передатчики допускают установку второго возбудителя (резервного) с модулем автоматического переключения. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание |
• Диапазон рабочих частот от 470 до 860 МГц • Усилитель мощности на изготовленных по технологии LDMOS транзисторах • Цифровая предварительная коррекция • Система жидкостного охлаждения • Высокий уровень надежности • Исключительно компактная конструкция • Низкая стоимость установки • Возможность реализации различных концепций резервирования (единственный передатчик, активное или пассивное резервирование усилителя, резервирование возбудителя, резервирование по схеме N+1) • Высокий к.п.д. • До 15 кВт выходной мощности с одной стойки • Простая модернизация для перехода с аналогового на цифровой режим |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Особенности |
Усилитель мощности
Модуль управления передатчиком R&S®NetCCU800® Инновационный модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления. Стойка для передатчика Передатчики с выходной мощностью до 16 кВт для всех стандартов аналогового ТВ размещаются в стойке шириной 600 мм. Они занимают минимум места, обеспечивая установку в той же стойке других компонентов – фильтров подавления гармоник, ответвителей мощности, направленных ответвителей и грозозащитного оборудования. При установке в одной стойке более восьми усилительных модулей полосовой фильтр помещается в другую стойку. Для повышения мощности необходимо использовать дополнительные стойки с требующимся числом усилителей и ответвителей. Разъемы для подключения модулирующих сигналов (видео и аудио) и интерфейс дистанционного управления (для передачи сообщений и команд) располагаются в верхней части стойки. Штуцеры для подключения внешней системы охлаждения могут располагаться в верхней или в нижней части стойки. Для обеспечения одинаковой скорости потока и предотвращения засорения все трубы системы охлаждения имеют одинаковое сечение. Система охлаждения Стандартная система охлаждения (внешний блок, располагающийся за пределами стойки передатчика) состоит из насосных агрегатов стоек передатчиков (один агрегат на стойку). В насосный агрегат входят два последовательно включенных насоса и модуль управления, обеспечивающие стопроцентное резервирование. Теплообменник каждого насосного агрегата монтируется за пределами отсека передатчика. В целях повышения надежности теплообменник оборудован двумя вентиляторами, работающими в режиме нагруженного резерва. В качестве хладагента используется AntifrogenN. В целях экономии энергии модуль управления регулирует частоту оборотов двигателей насосов и вентиляторов в зависимости от уровня наружной температуры. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Свойства |
Стандартизованная конструкция для аналогового и цифрового ТВ Серия ТВ-передатчиков с воздушным охлаждением R&S®NH/NV8300 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSC Mobile DTV, MediaFLOTM, ISDB-T, ISDB-TB, DTMB). Усилители на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема. Новая серия передатчиков УВЧ-диапазона R&S®NH/NV8300 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
