Мультистандартный ТВ-возбудитель R&S®Sx800 для обработки аналоговых и цифровых сигналов • Мгновенное переключение с аналогового в цифровой режим • Простое обновление программного обеспечения под цифровые видеотехнологии • Различные схемы резервирования • Простота обслуживания благодаря модульному построению и наличию встраиваемых расширений • При работе в одночастотных сетях MIP-декодер обеспечивает автоматическую компенсацию задержки • Система обработки цифрового сигнала обеспечивает максимальную стабильность и простоту предварительной коррекции
- Мультистандартный ТВ-возбудитель R&S®Sx800 для обработки аналоговых и цифровых сигналов - Широкополосный усилитель мощности с воздушным охлаждением R&S®VH8300A1 - Инновационный модуль управления передатчиком R&S®NetCCU®800 - Стойка для передатчика с системой охлаждения
Широкополосный усилитель мощности с воздушным охлаждением R&S®VH8300A1 • Подходит для усиления аналогового и цифрового сигнала и не требует никаких регулировок • Имеет инновационный контроллер, использующийся во всех радиотелевещательных передатчиках семейства R&S®Nx8000 • Система управления выходной мощностью способствует повышению срока службы транзисторов • Каждый модуль усилителя снабжен функциями самоконтроля и самозащиты • Транзисторы выполнены по технологии LDMOS • Все модули усилителя легко заменяются в процессе работы
- Мультистандартный ТВ-возбудитель R&S®Sx800 для обработки аналоговых и цифровых сигналов - Широкополосный усилитель мощности с воздушным охлаждением R&S®VH8300A1 - Инновационный модуль управления передатчиком R&S®NetCCU®800 - Стойка для передатчика с системой охлаждения
Инновационный модуль управления передатчиком R&S®NetCCU®800
• Обеспечивает наглядное отображение данных о состоянии передающей системы на цветном дисплее • Возможность дистанционного управления и контроля через SNMP и/или интерфейс HTTP • Все необходимые диагностические параметры можно получить как локально, так и дистанционно • Возможность глубокой диагностики через новую системную шину • Размер по высоте всего 2U
- Мультистандартный ТВ-возбудитель R&S®Sx800 для обработки аналоговых и цифровых сигналов - Широкополосный усилитель мощности с воздушным охлаждением R&S®VH8300A1 - Инновационный модуль управления передатчиком R&S®NetCCU®800 - Стойка для передатчика с системой охлаждения

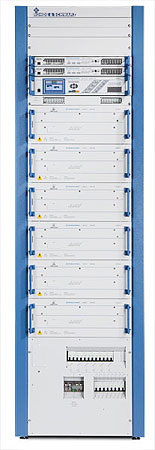

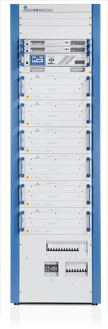

Стойка для передатчика с системой охлаждения • Стандартная 19-дюймовая стойка (глубиной 800 мм), подходящая для передатчиков всех классов мощности • Вместимость стойки – до шести усилительных модулей • Имеет два встроенных вентилятора, работающих в режиме нагруженного резерва • Возможна организация различных путей прохождения воздушного потока • Эффективное охлаждение при малом расходе воздуха, что существенно уменьшает энергопотребление системы охлаждения и позволяет снизить уровень шума
Свойства
Стандартизованная конструкция для аналогового и цифрового ТВ
Серия ТВ-передатчиков с воздушным охлаждением R&S®NH/NV8300 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSCMobileDTV, MediaFLOTM, ISDB-T, ISDB-TB, DTMB). Усилители на базе выполненных по технологии LDMOSтранзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема.
Все компоненты полностью настроены для вещания на частотах от 470 до 862 MГц (УВЧ- диапазоны IV / V) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность: от 750 Вт до 2,8 кВт – для аналогового ТВ (в целом), а также от 300 Вт до 1,8 кВт (DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB) и от 450 Вт до 1,8 кВт (ATSC, ATSCMobileTV) – для цифрового ТВ.
Передатчики включают в себя следующие компоненты: • Возбудитель • Усилитель(ли) мощности • Модуль управления передатчиком • Стойку для передатчика с системой охлаждения
Новая серия передатчиков УВЧ-диапазона R&S®NH/NV8300 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.
Технические характеристики
Технические характеристики, общие для передатчиков серии R&S®NH/NV8300
Диапазон частот
от 470 МГц до 862 МГц
Напряжение питания
3х400 В± 15% (пер.), 3 фазы, от 47 до 63 Гц 230 В ± 15% (пер.), 50/60 Гц, L1–нейтраль, 1 фаза, от 47 до 63 Гц 240 В +10%/-15% (пер.), 50/60 Гц, L1–L2, 1 фаза, от 47 до 63 Гц
Максимальная высота места установки
2000 м над уровнем моря (>2000 м – по специальному заказу)
Диапазон рабочих температур
от +1 ºС до +45 ºС
Относительная влажность (макс.)
95%, без конденсации
Габариты (ШхВхГ)
600х2000х800 мм (23,6х87,7х31,5 дюйма)
Тип ВЧ-разъема
1 5/8 EIA
Синхронизация
Опорная частота
10 МГц, от 0,1 до 5 В (размах) или уровни ТТЛ, разъем BNC
Опорный импульс
1 имп/с (1 Гц, ТТЛ, разъем BNC)
Локальноеи дистанционное управление
Локальное управление
Цветной дисплей, клавиши
управление с передней панели через графический интерфейс пользователя (ГИП)
RJ-45
через компьютер с помощью стандартного веб-браузера
Дистанционное управление
RJ-45
в соответствии с IEC 864-2 через Ethernet (стандартное исполнение)
RJ-45
интерфейс для управления по сети (веб-сервер или SNMP-агент) (опция)
Параллельный интерфейс
плавающие контакты для передачи сообщений и команд (опция)
Последовательная шина
интерфейс шины в соответствии с IEC 864-2 (опция)
R&S®NH8301
R&S®NH8302
R&S®NH8303
R&S®NH8304
Число усилителей
1
2
3
4
Выходная мощность ВЧ-сигнала, Вт
750
1500
2250
2800
Расход воздуха, м3/мин
8,5
11
15
17
Опорная частота
10 МГц, от 0,1 до 5 В (размах) или уровни ТТЛ, разъем BNC
ТВ-стандарты
B, G, D, K, M, N, I
Стандарты кодирования цвета
PAL, NTSC, SECAM
Входы (видео)
2 видеовхода
Входы (аудио)
без Nicam: 2 xAF, с Nicam: 2 xAF+ 1 xAFдля третьего языка стандарт M/N: 1 xAF + 1 xRTSC (BNC)
