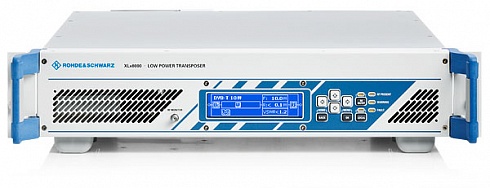

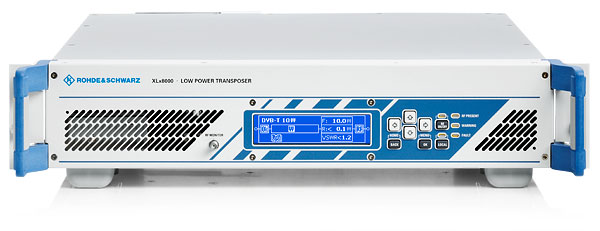

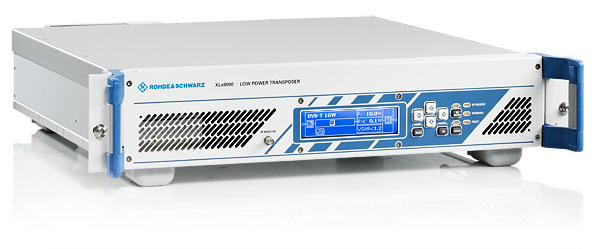

Передатчики/ретрансляторы (в том числе с преобразованием частоты) семейства R&S®XLx8000 позволяют закрыть пробелы зоны покрытия в сетях телевещания. Они отличаются высокой надежностью, небольшими размерами и высокой эксплуатационной гибкостью. Кроме того, они разработаны специально для обеспечения возможности создания небольших удаленных передающих станций, располагаемых в труднодоступных местах, занимают очень мало места и обладают высокой устойчивостью к значительным колебаниям напряжения в сети питания.
Модели
Выходная мощность 1)
Высота в единицах U
Модели семейства R&S®XLx8000
ATSC (M/H) (rms)
DVB-T/DVB-H, MediaFLOTM, DTMB, ISDB-T/TB (rms)
ATV (пик синхроимпульса)
DAB(+), T-DMB (rms)
2
3
4
УВЧ
R&S®XLV8002
3 Вт
2Вт
-
-
•
R&S®XLV8005
8Вт
5Вт
12Вт
-
•
R&S®XLV8010
16 Вт
10 Вт
25 Вт
-
•
R&S®XLV8025
40Вт
25Вт
60Вт
-
•
R&S®XLV8050
80Вт
50 Вт
125Вт
-
•
R&S®XLV8100
150Вт
100Вт
250Вт
-
•
ОВЧ
R&S®XLW8025
40Вт
25Вт
60Вт
30Вт
•
R&S®XLW8050
80Вт
50Вт
125Вт
60Вт
•
R&S®XLW8100
150Вт
100Вт
250Вт
125Вт
•
R&S®XLW8200
-
-
-
250 Вт
•
1)Без выходного фильтра
Общие сведения
Оборудование серии R&S®NH/NV8600 – это новое поколение передатчиков УВЧ-диапазона с жидкостным охлаждением для цифрового ТВ.
Передатчики включают в себя следующие основные компоненты: • Возбудитель • Усилитель мощности с блоком питания • Стойку для передатчика
Доступная выходная мощность передатчиков этой серии для сигналов аналогового ТВ составляет от 3,5 до 30 кВт. Каждый усилитель снабжен собственным блоком питания, встроенным в модуль усилителя и поэтому охлаждаемым системой жидкостного охлаждения.
Блоки питания усилителей подключаются непосредственно к сети переменного тока, что дополнительно повышает эксплуатационную готовность передатчиков. Элементы системы охлаждения, расположенные в стойке, изготавливаются из нержавеющей стали, алюминия или пластика. Усилитель выполнен в виде полностью законченного модуля и легко заменяется прямо во время работы, при этом не происходит разгерметизации замкнутой системы охлаждения и нарушения работы других модулей. Все передатчики допускают установку второго возбудителя (резервного) с модулем автоматического переключения.
Описание
• Передатчики/ретрансляторы УВЧ/ОВЧ-диапазонов сигналов аналоговых и цифровых ТВ-стандартов
> Передатчик ОВЧ-диапазона для стандартов DAB/T-DMBR&S®SLA8000
Особенности
Высокая эксплуатационная гибкость и широкий спектр применения
Обеспечение бесперебойности работы
Характерные эксплуатационные особенности
Возможность модификации под требования заказчика
Высокая эксплуатационная гибкость и широкий спектр применения
Сверхкомпактная конструкция
Управление с клавишной панели или через веб-браузер
Возможность использования в качестве ретранслятора с преобразованием частоты в многочастотных сетях
Возможность использования в качестве ретранслятора с преобразованием частоты в одночастотных сетях
Возможность использования в качестве ретранслятора в многочастотных сетях стандартов DVB-T/DVB-H
Высокая эксплуатационная гибкость и широкий спектр применения
Обеспечение бесперебойности работы
Характерные эксплуатационные особенности
Возможность модификации под требования заказчика
Обеспечение бесперебойности работы
Возможность питания несколькими номинальными напряжениями
Усилители мощности с функцией самодиагностики
Использование дублирующих систем для повышения надежности
Высокая эксплуатационная гибкость и широкий спектр применения
Обеспечение бесперебойности работы
Характерные эксплуатационные особенности
Возможность модификации под требования заказчика
Характерные эксплуатационные особенности
Предварительная коррекция для цифровых стандартов телевещания с помощью функции «Set&go»
Высокая избирательность по соседнему каналу
Приемник для мониторинга сигналов стандартов DVB-T/DVB-H
Синхронизация работы в сетях
Высокая эксплуатационная гибкость и широкий спектр применения
Обеспечение бесперебойности работы
Характерные эксплуатационные особенности
Возможность модификации под требования заказчика
Возможность модификации под требования заказчика
Настольный вариант или установка в стойку
Встраиваемые дополнительные опции
Прочие аксессуары
Свойства
Стандартизованная конструкция для аналогового и цифрового ТВ
Серия ТВ-передатчиков с воздушным охлаждением R&S®NH/NV8300 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSCMobileDTV, MediaFLOTM, ISDB-T, ISDB-TB, DTMB). Усилители на базе выполненных по технологии LDMOSтранзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема.
Все компоненты полностью настроены для вещания на частотах от 470 до 862 MГц (УВЧ- диапазоны IV / V) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность: от 750 Вт до 2,8 кВт – для аналогового ТВ (в целом), а также от 300 Вт до 1,8 кВт (DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB) и от 450 Вт до 1,8 кВт (ATSC, ATSCMobileTV) – для цифрового ТВ.
Передатчики включают в себя следующие компоненты: • Возбудитель • Усилитель(ли) мощности • Модуль управления передатчиком • Стойку для передатчика с системой охлаждения
Новая серия передатчиков УВЧ-диапазона R&S®NH/NV8300 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.
Технические характеристики
Выходная мощность передатчиков/ретрансляторов УВЧ-диапазона семейства R&S®XLx8000 1)
Конфигурация
R&S®XLV8002
R&S®XLV8005
R&S®XLV8010
R&S®XLV8025
R&S®XLV8050
Высота в единицах U
2
3
DVB-T/DVB-H, MediaFLOTM, DTMB, ISDB-T/TB (rms)
2 Вт
5 Вт
10 Вт
25 Вт
50 Вт
ATSC (rms)
3 Вт
8 Вт
16 Вт
40 Вт
80 Вт
Аналоговое ТВ (пик синхроимпульса)
-
12 Вт
25 Вт
60 Вт
125 Вт
Выходная мощность передатчиков/ретрансляторов ОВЧ-диапазона семейства R&S®XLx8000 1)
Конфигурация
R&S®XLW8025
R&S®XLW8050
R&S®XLW8100
R&S®XLW8200
Высота в единицах U
3
4
DVB-T/DVB-H, MediaFLOTM, DTMB, ISDB-T/TB (rms)
25 Вт
50Вт
100Вт
-
ATSC (rms)
40Вт
80Вт
150Вт
-
Аналоговое ТВ (пик синхроимпульса)
60Вт
125 Вт
250Вт
-
DAB(+), T-DMB
30Вт
60Вт
125 Вт
250Вт
Входные характеристики
Чувствительность приемника цифрового ТВ
от –70 до 0 дБм
Чувствительность приемника аналогового ТВ
от –53 до 0 дБм
Чувствительность приемника сигналов DAB(+), T-DMB
от –80 до –10 дБм
Общие технические данные
Напряжение питания
модели высотой 2Uи 3U
от 100 до 240 В, ±10%
модели для аналогового ТВ, мощностью более 125 Вт, высотой 3U
от 100 до 240 В, ±10%
модели высотой 4U
от 230 до 240 В, ±10%
от 100 до 120 В, ±10% (опция)
дополнительно (опция)
–48 В пост. тока, от –20 до + 40%
Диапазон рабочих температур
от +1 ºС до +45 ºС
Допустимый диапазон температур
не гарантируется соответствие техническим характеристикам
от 0 ºС до +50 ºС
Температура хранения
от –30 ºС до +70 ºС
Относительная влажность (макс.)
95%, без конденсации

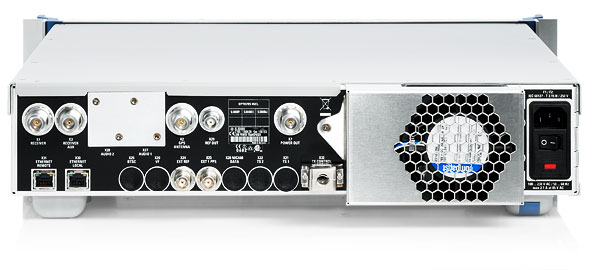

Тип разъема на ВЧ-входе
N
Тип разъема на ВЧ-выходе
N
Синхронизация
Опорная частота
10 МГц, от 0,1 до 5 В (размах) или уровни ТТЛ, разъем BNC
Опорный импульс
1 имп/с (1 Гц, ТТЛ, разъем BNC)
Внутреннее время обработки
для цифрового ТВ, в зависимости от фильтра
от 6 до 13 мкс
для сигналов DAB/T-DMB, в зависимости от фильтра
от 20 до 28 мкс
Подавление эхо-сигнала
Допустимый уровень эхо-сигнала на входе
без эхоподавления
<–10 дБ относительно входного сигнала
с эхоподавлением
£+5 дБ относительно входного сигнала
с улучшенным эхоподавлением
£+15 дБ относительно входного сигнала
Эхоподавление между входом и выходом
35 дБ
Габариты (ШхВхГ)
передатчики/ретрансляторы высотой 2U
483 х 88 x467 мм ( 19 х 3,5 x18,2 дюйма)
передатчики/ретрансляторы высотой 3U
483 х 132 x474 мм ( 19 х 5,2 x18,7 дюйма)
передатчики/ретрансляторы высотой 4U
483 х 177 x632 мм ( 19 х 7 x24,9 дюйма)
Управление
Дисплей, клавиатура, светодиодные индикаторы
Местное управление и отображение информации
Интерфейс Ethernet, RJ-45
Местное или дистанционное управление через стандартный веб-браузер
