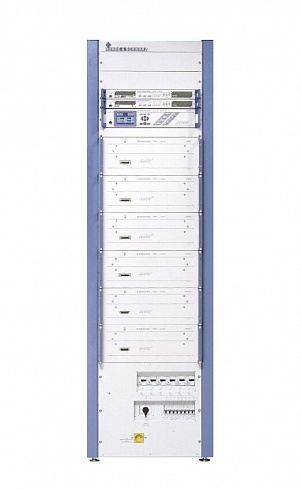

Передатчики ОВЧ-диапазона серии R&S®NM8500

Стандартная конфигурация передатчика УВЧ-диапазона

Обозначение		Тип	Код для заказа
Продукция
	ТВ передатчики УВЧ-диапазона Новое понятие компактности	R&S®SCх8000
Пример конфигурации
	Передатчик малой мощности УВЧ-диапазона (470–862 МГц), без стойки, однофазный, питание переменным током, выходная мощность (rms) в стандарте DVB-T  600 Вт	R&S®SCV8201
	Возбудитель, размер по высоте 1U, базовый блок	R&S®SX801	2104.4504K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), базовый блок	R&S®VH8301C1	2104.8000K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), дополнительный блок	R&S®VH8301C2	2104.8000K02

Передатчики УВЧ-диапазона семейства R&S®SCx8000 обладают уникальной для своего класса мощности компактностью и экономической эффективностью. Они предназначены для профессиональных сетей телевизионного вещания, отличаются наличием различных схем резервирования возбудителя и усилителя и обеспечивают простое переключение из аналогового в цифровой режим работы. В передатчиках реализованы инновационные решения, они обладают высокой прочностью и надежностью, а процесс их ввода в эксплуатацию очень прост. Поэтому они идеально подходят для установки в удаленных местах и эксплуатации вне закрытых помещений.

Компания Rohde&Schwarz предлагает полную линейку УВЧ-передатчиков малой мощности  стандарта DVB-T/-H и ATSC для применения в следующих приложениях:

• передатчик DVB-T/-H, использующий на входе стандартный сигнал ASI;

• передатчик ATSC с интерфейсом SMPTE 310M;

• передатчик DVB-T для ретрансляции эфирного сигнала.

Конструктивно семейство представляет собой гибкую и компактную систему, включающую различные модули, которые можно выбирать и соединять между собой в соответствии с решаемой задачей и требуемой выходной мощностью. Для построения системы можно использовать следующие модули:

• возбудитель R&S^®Sх800 для DVBT/-H или ATSC;

• усилители R&S^®VH6xxx со встроенным источником питания (выходная мощность DVB/ATSC от 12 Вт/18 Вт до 100 Вт/130 Вт);

• модуль контроля и управления R&S^®NetCCU^®800 для работы в конфигурациях с резервированием и/или для дистанционного управления по сети с помощью протокола SNMP или веб-браузера.

Поскольку модуль возбудителя оборудован блоком управления усилителем, одиночные передатчики мощностью до 100 Вт DVB-T/-H (130 Вт для ATSC) могут использоваться в виде отдельной системы. Это значит, что в таком случае потребуются лишь два модуля – возбудитель и усилитель. Все необходимые для работы интерфейсы полностью встроены в модули. Установка в стойку дополнительных компонентов требуется только для обеспечения резервирования или в случае объединения нескольких усилителей для повышения выходной мощности. Передатчики монтируются в 19-дюймовые стойки высотой 12, 21 и 42 U (1U = 44,45 мм).

• Диапазон рабочих частот от 174 до 250 МГц

• Простое переключение из аналогового в цифровой режим

• Высокий к.п.д., обеспечивающий снижение производственных расходов

• Единая конструктивная платформа для всех передатчиков Rohde&Schwarz семейства 8000

• Возможность реализации различных концепций резервирования (активное или пассивное резервирование усилителя, резервирование возбудителя, резервирование по схеме N+1)

• До 10 кВт выходной мощности с одной стойки

Усилитель мощности

Диапазон рабочих частот широкополосного усилителя мощности с воздушным охлаждением R&S^®VH 8200 A1 лежит в пределах от 170 до 250 МГц (ОВЧ-диапазон III). Он может использоваться для усиления как аналоговых, так и цифровых сигналов без каких-либо предварительных настроек, что позволяет снизить номенклатуру запасных частей для операторов сетей с различными типами передаваемых сигналов.

Выходная мощность каждого встраиваемого расширения усилителя зависит от типа модуляции и составляет: 200 Вт – для сигналов стандартов DVB-T/DVB-H, 300 Вт – для ATSC и 500 Вт – для стандартов аналогового ТВ (в целом). Благодаря использованию современной технологии LDMOS, усилители мощности при небольшом размере обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик. В каждый блок расширения усилителя входит предусилитель и предоконечный каскад, восемь мощных транзисторов и отдельный блок питания.

Используется передовой контроллер усилителя, идентичный применяющимся во всех телерадиовещательных передатчиках семейства R&S^®Nx8000. Контроллер выполняет не только функции мониторинга и защиты (такие, как отключение при перегреве, снижение КСВ, определение отказа транзистора), но также обеспечивает коррекцию фазы и управление мощностью выходного ВЧ-сигнала. Так, например, управление выходной мощностью позволяет избежать перегрузки усилителя при выходе из строя транзистора, что обеспечивает продолжительный срок службы отдельных транзисторов. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты.

Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы.

ТВ-возбудитель R&S^®SX800

• Линейная и нелинейная предварительная цифровая коррекция

• Цифровая обработка сигнала аналогового и цифрового ТВ

• Поддержка стандартов B/G, D/K, M/N, I

• Поддержка стандартов кодирования цвета PAL, SECAM и NTSC

• Поддержка звуковых стандартов ЧМ моно, дуал-саунд/стерео IRT и NICAM

Модуль управления R&S^®NetCCU800^®

Современный модуль управления R&S^®NetCCU800^® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления.

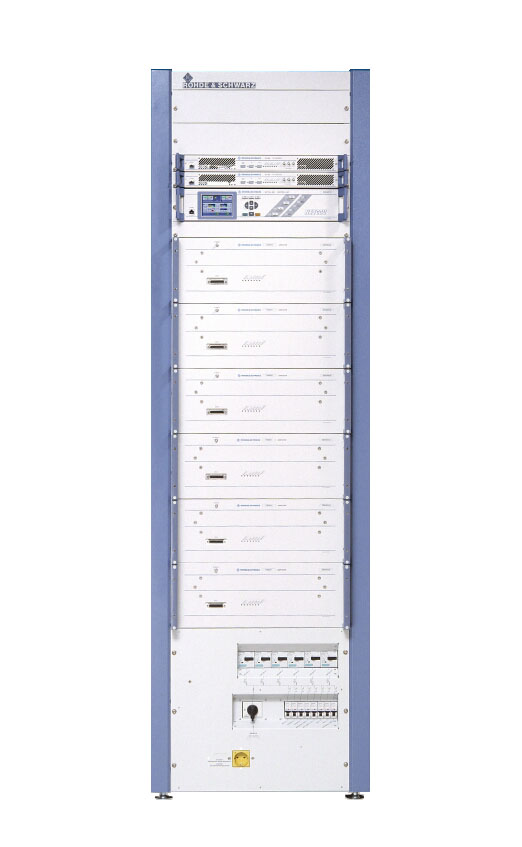

Стойка для передатчика с системой охлаждения

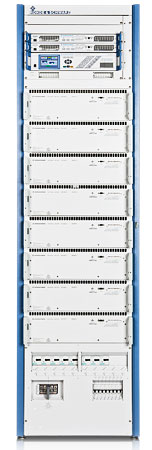

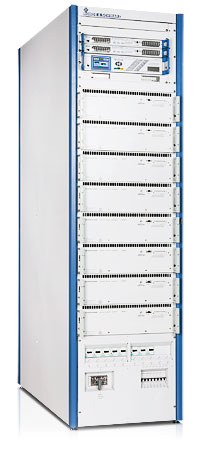

Для передатчиков всех классов мощности используется стандартная 19-дюймовая стойка (глубиной 800 мм). Вместимость стойки – до шести усилительных модулей. Она оборудована двумя встроенными вентиляторами, работающими в режиме нагруженного резерва.

Возможна организация различных путей прохождения воздушного потока: с забором охлаждающего воздуха сверху, снизу или сбоку стойки и с выбросом вверх или вниз. Каждый усилительный модуль имеет оптимально подобранный, высокоэффективный радиатор. Все отмеченные особенности, наряду с тщательно продуманной концепцией отведения тепла, обеспечивают эффективное охлаждение при малом расходе воздуха, что, в свою очередь, позволяет уменьшить энергопотребление системы охлаждения и снизить уровень шума.

Оригинальная система распределения питания с минимальным количеством проводов устраняет возможность неправильной коммутации при сборке.

В завершение описания особенностей серии передатчиков R&S^®NH8200/ R&S^®NV8200 следует отметить наличие встроенного канального фильтра (для аналогового режима), направленного ответвителя с коррекцией АЧХ и встроенной системы грозозащиты.

Оборудование серии R&S^®NМ8200 – это новое поколение передатчиков ОВЧ-диапазона с жидкостным охлаждением для аналогового ТВ.

Передатчики включают в себя следующие основные компоненты:
• Возбудитель
• Усилитель мощности с блоком питания
• Стойку для передатчика

Доступная выходная мощность передатчиков этой серии для сигналов аналогового ТВ составляет от 4 до 20 кВт. Каждый усилитель снабжен собственным блоком питания, встроенным в модуль усилителя и поэтому охлаждаемым системой жидкостного охлаждения.

Блоки питания усилителей подключаются непосредственно к сети переменного тока, что дополнительно повышает эксплуатационную готовность передатчиков. Элементы системы охлаждения, расположенные в стойке, изготавливаются из нержавеющей стали, алюминия или пластика. Усилитель выполнен в виде полностью законченного модуля и легко заменяется прямо во время работы, при этом не происходит разгерметизации замкнутой системы охлаждения и нарушения работы других модулей. Все передатчики допускают установку второго возбудителя (резервного) с модулем автоматического переключения.

1)       Значения выходной мощности перед полосовым фильтром; поставка передатчиков иной мощности по спецзаказу.

Внимание: Для того чтобы соответствовать действующим стандартам и предельным значения по подавлению внеполосного излучения (а в случае цифровых стандартов – также для поддержания требуемой характеристики линейности), передатчик должен использоваться только с соответствующими фильтрами на ВЧ-выходе.
