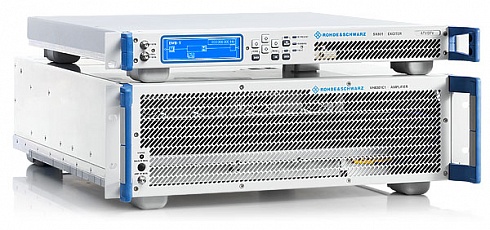

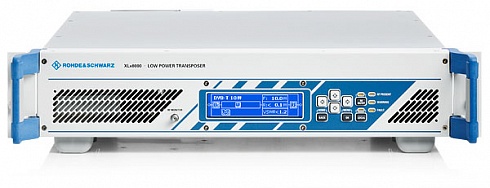

Передатчики ОВЧ-диапазона серии R&S®NM8200

Стандартная конфигурация передатчика УВЧ-диапазона

Обозначение		Тип	Код для заказа
Продукция
	ТВ передатчики УВЧ-диапазона Новое понятие компактности	R&S®SCх8000

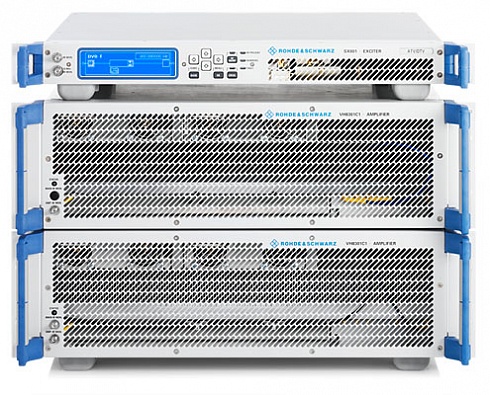

Пример конфигурации
	Передатчик малой мощности УВЧ-диапазона (470–862 МГц), без стойки, однофазный, питание переменным током, выходная мощность (rms) в стандарте DVB-T  600 Вт	R&S®SCV8201
	Возбудитель, размер по высоте 1U, базовый блок	R&S®SX801	2104.4504K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), базовый блок	R&S®VH8301C1	2104.8000K02
	УВЧ-усилитель, DVB-T, 300 Вт (rms), дополнительный блок	R&S®VH8301C2	2104.8000K02

Передатчики УВЧ-диапазона семейства R&S®SCx8000 обладают уникальной для своего класса мощности компактностью и экономической эффективностью. Они предназначены для профессиональных сетей телевизионного вещания, отличаются наличием различных схем резервирования возбудителя и усилителя и обеспечивают простое переключение из аналогового в цифровой режим работы. В передатчиках реализованы инновационные решения, они обладают высокой прочностью и надежностью, а процесс их ввода в эксплуатацию очень прост. Поэтому они идеально подходят для установки в удаленных местах и эксплуатации вне закрытых помещений.

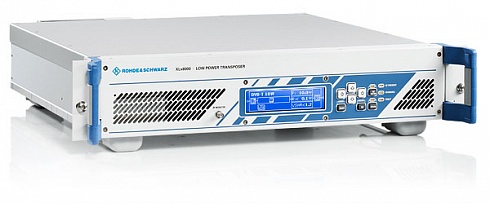

Компания Rohde&Schwarz предлагает полную линейку УВЧ-передатчиков малой мощности  стандарта DVB-T/-H и ATSC для применения в следующих приложениях:

• передатчик DVB-T/-H, использующий на входе стандартный сигнал ASI;

• передатчик ATSC с интерфейсом SMPTE 310M;

• передатчик DVB-T для ретрансляции эфирного сигнала.

Конструктивно семейство представляет собой гибкую и компактную систему, включающую различные модули, которые можно выбирать и соединять между собой в соответствии с решаемой задачей и требуемой выходной мощностью. Для построения системы можно использовать следующие модули:

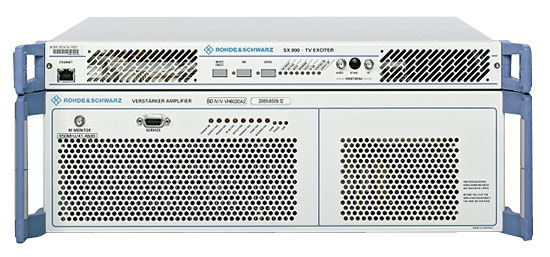

• возбудитель R&S^®Sх800 для DVBT/-H или ATSC;

• усилители R&S^®VH6xxx со встроенным источником питания (выходная мощность DVB/ATSC от 12 Вт/18 Вт до 100 Вт/130 Вт);

• модуль контроля и управления R&S^®NetCCU^®800 для работы в конфигурациях с резервированием и/или для дистанционного управления по сети с помощью протокола SNMP или веб-браузера.

Поскольку модуль возбудителя оборудован блоком управления усилителем, одиночные передатчики мощностью до 100 Вт DVB-T/-H (130 Вт для ATSC) могут использоваться в виде отдельной системы. Это значит, что в таком случае потребуются лишь два модуля – возбудитель и усилитель. Все необходимые для работы интерфейсы полностью встроены в модули. Установка в стойку дополнительных компонентов требуется только для обеспечения резервирования или в случае объединения нескольких усилителей для повышения выходной мощности. Передатчики монтируются в 19-дюймовые стойки высотой 12, 21 и 42 U (1U = 44,45 мм).

• Выходная мощность от 750 Вт до 3 кВт для сигналов аналогового ТВ

• Диапазон рабочих частот от 170 до 250 МГц

• Мультистандартный возбудитель

• Цветной дисплей

• Многоязычное экранное меню

• Высокий уровень надежности

• Различные схемы резервирования

• Возможность организации различных путей прохождения воздуха

• Компактная 19-дюймовая стойка со встроенными вентиляторами

• Простота обслуживания благодаря модульному построению и наличию встраиваемых расширений

• Возможность глубокой диагностики через новую системную шину

• Усилители мощности на полевых МОП-транзисторах (технология MOSFET)

• Возможность дистанционного управления и контроля через SNMP и/или интерфейс HTTP

• Простое переключение из аналогового в цифровой режим

• Опция: поддержка китайского стандарта цифрового ТВ DTMB

Усилитель мощности

Диапазон рабочих частот широкополосного усилителя мощности с воздушным охлаждением R&S^®VH 8200 A1 лежит в пределах от 170 до 250 МГц (ОВЧ-диапазон III). Он может использоваться для усиления как аналоговых, так и цифровых сигналов без каких-либо предварительных настроек, что позволяет снизить номенклатуру запасных частей для операторов сетей с различными типами передаваемых сигналов.

Выходная мощность каждого встраиваемого расширения усилителя зависит от типа модуляции и составляет: 200 Вт – для сигналов стандартов DVB-T/DVB-H, 300 Вт – для ATSC и 500 Вт – для стандартов аналогового ТВ (в целом). Благодаря использованию современной технологии LDMOS, усилители мощности при небольшом размере обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик. В каждый блок расширения усилителя входит предусилитель и предоконечный каскад, восемь мощных транзисторов и отдельный блок питания.

Используется передовой контроллер усилителя, идентичный применяющимся во всех телерадиовещательных передатчиках семейства R&S^®Nx8000. Контроллер выполняет не только функции мониторинга и защиты (такие, как отключение при перегреве, снижение КСВ, определение отказа транзистора), но также обеспечивает коррекцию фазы и управление мощностью выходного ВЧ-сигнала. Так, например, управление выходной мощностью позволяет избежать перегрузки усилителя при выходе из строя транзистора, что обеспечивает продолжительный срок службы отдельных транзисторов. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты.

Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы.

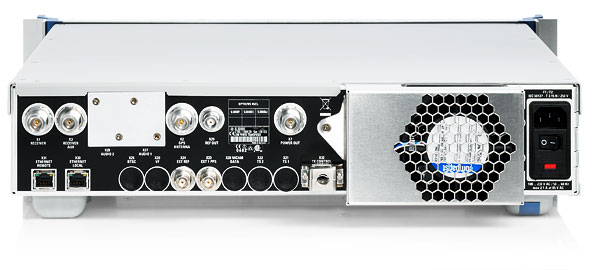

ТВ-возбудитель R&S^®SX800

• Линейная и нелинейная предварительная цифровая коррекция

• Цифровая обработка сигнала аналогового и цифрового ТВ

• Поддержка стандартов B/G, D/K, M/N, I

• Поддержка стандартов кодирования цвета PAL, SECAM и NTSC

• Поддержка звуковых стандартов ЧМ моно, дуал-саунд/стерео IRT и NICAM

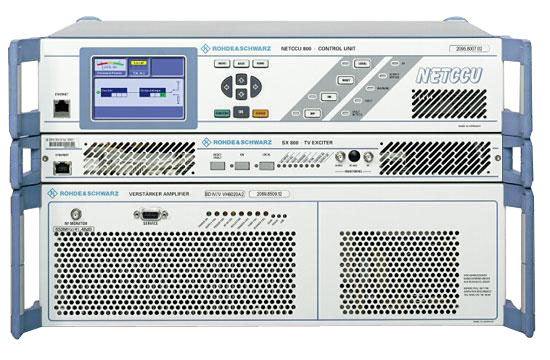

Модуль управления R&S^®NetCCU800^®

Современный модуль управления R&S^®NetCCU800^® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления.

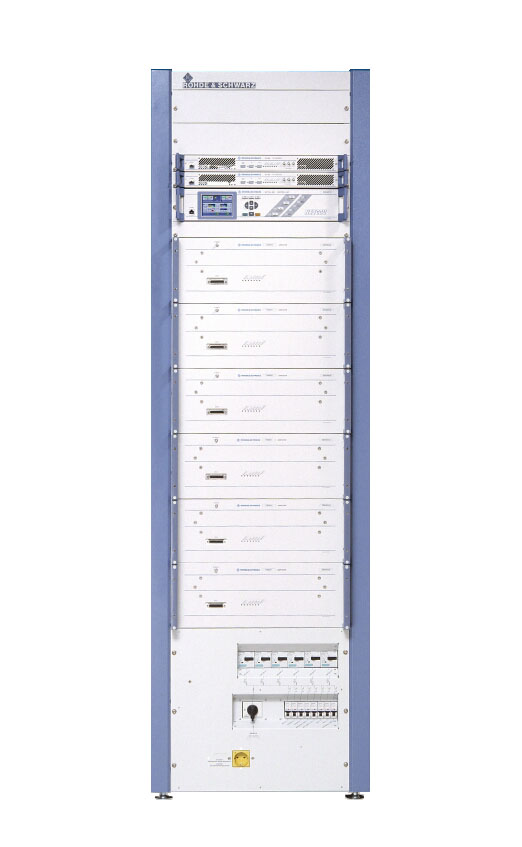

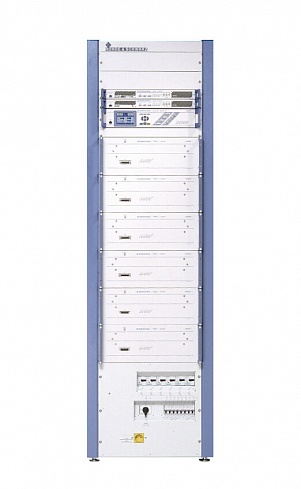

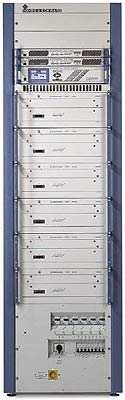

Стойка для передатчика с системой охлаждения

Для передатчиков всех классов мощности используется стандартная 19-дюймовая стойка (глубиной 800 мм). Вместимость стойки – до шести усилительных модулей. Она оборудована двумя встроенными вентиляторами, работающими в режиме нагруженного резерва.

Возможна организация различных путей прохождения воздушного потока: с забором охлаждающего воздуха сверху, снизу или сбоку стойки и с выбросом вверх или вниз. Каждый усилительный модуль имеет оптимально подобранный, высокоэффективный радиатор. Все отмеченные особенности, наряду с тщательно продуманной концепцией отведения тепла, обеспечивают эффективное охлаждение при малом расходе воздуха, что, в свою очередь, позволяет уменьшить энергопотребление системы охлаждения и снизить уровень шума.

Оригинальная система распределения питания с минимальным количеством проводов устраняет возможность неправильной коммутации при сборке.

В завершение описания особенностей серии передатчиков R&S^®NH8200/ R&S^®NV8200 следует отметить наличие встроенного канального фильтра (для аналогового режима), направленного ответвителя с коррекцией АЧХ и встроенной системы грозозащиты.

Проектное решение

Стандартизованная конструкция для аналогового и цифрового ТВ

Новая серия передатчиков с воздушным охлаждением R&S^®NM/NW8200 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSC Mobile DTV, MediaFLO^TM, ISDB-T, ISDB-T_B, DTMB). Усилители мощности на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема. Все компоненты полностью настроены для вещания на частотах от 170 до 250 MГц (ОВЧ-диапазон III) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность для аналогового ТВ (в целом) находится в пределах от 750 Вт до 3 кВт, а для цифрового ТВ занимает диапазон от 330 Вт до 2 кВт (для сигналов стандартов DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-T_B, DTMB) и от 500 Вт до 2 кВт (для сигналов стандартов ATSC, ATSC Mobile DTV).

Передатчики включают в себя следующие компоненты:
• Возбудитель
• Усилитель(ли) мощности
• Модуль управления передатчиком
• Стойку для передатчика с системой охлаждения

Новая серия передатчиков ОВЧ-диапазона R&S^®NM/NW8200 построена на общей для семейства телерадиовещательных передатчиков R&S^®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.

   Технические характеристики, общие для семейства R&S^®SV8000
