Семейство ОВЧ ЧМ передатчиков R&S®SR8000

Описание

Передатчики с воздушным охлаждением мощностью от 100 Вт до 2,5 кВт

Характеристики

Описание

Цифровой возбудитель с отличной спектральной чистотой
Радиочастотные параметры соответствуют требованиям ETSI и ITU-R или превышают их
Компактный корпус для установки в 19-дюмовую стойку
Передатчик мощностью 2,5 кВт высотой всего восемь U (356 мм)
Встроенный стереокодер
Дистанционное управление передатчиком и мониторинг через SNMP и веб-интерфейс
Встроенные параллельные интерфейсы для дистанционного управления
Широкополосные полупроводниковые усилители с цепями защиты и встроенным фильтром гармоник
Очень устойчивая работа даже при высоком значении КСВ
Современные полевые МОП-транзисторы в усилителях мощности
Возможность пассивного резервирования и резервирования по схеме (n+1)

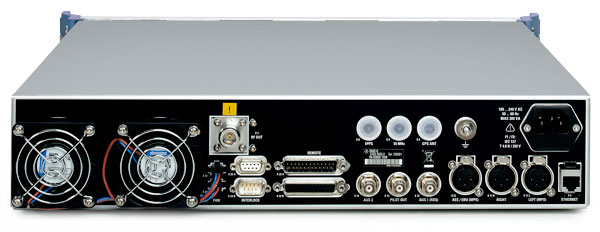

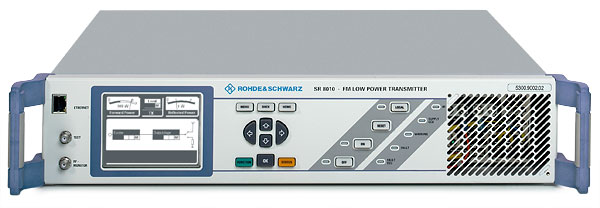

Простое управление через графический дисплей
Простота установки, запуска и обслуживания благодаря выполнению в едином корпусе

Особенности

Краткие сведения

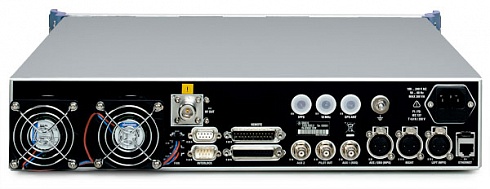

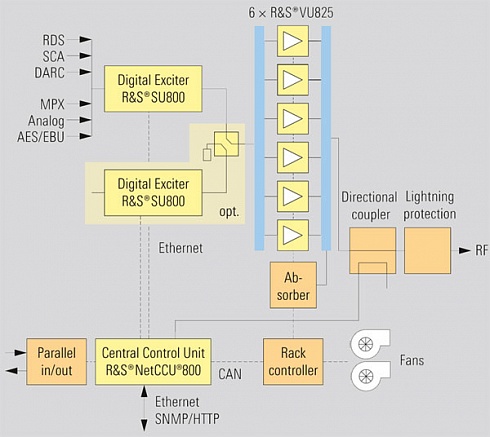

Новое поколение ЧМ-передатчиков с воздушным охлаждением R&S®SR8000 перекрывает диапазон мощностей от 100 Вт до 2,5 кВт. В состав передатчиков входят следующие компоненты:

Возбудитель R&S®SU800
Усилитель мощности
Корпус со встроенной системой охлаждения
Источник питания
Встроенный модуль управления передатчиком

Все передатчики отличаются выдающимися техническими характеристиками, оптимальным соотношением «цена/качество», высочайшей надежностью и простотой обслуживания. Они содержат созданный по уникальным технологиям цифровой возбудитель R&S®SU800 и встроенный интерфейс AES/EBU.
19-дюймовые модули с воздушным охлаждением отличаются чрезвычайной компактностью. Передатчик мощностью 100 Вт имеет по высоте размер 2U (89 мм), мощностью 1000 Вт - 4U (178 мм), а мощностью 2,5 кВт – всего 8U (356 мм). Передатчик мощностью 2,5 кВт состоит из двух модулей. Первый модуль содержит возбудитель, усилитель с встроенным разветвителем и источник питания. В состав второго модуля входит второй усилитель, сумматор, поглотитель и второй источник питания.
Модуль управления передатчиком обеспечивает взаимодействие с внутренними и внешними компонентами, включая все функции управления, и выводит на дисплей информацию о текущем состоянии передатчика на разных языках. Все необходимые для диагностики параметры передатчика и усилителя можно считывать как локально, так и дистанционно с помощью стандартного протокола (IP) и стандартного программного обеспечения (веб-браузер, SNMP – по отдельному заказу). Кроме того, имеется встроенный параллельный интерфейс дистанционного управления для передачи сигналов сообщений и команд.
Реализована возможность как пассивного резервирования, так и резервирования по схеме (n+1).
Передатчики соответствуют Директиве R&TTE 1999/5/EC и удовлетворяют требованиям соответствующих стандартов: EN60215 – по защите персонала, EN301489-1 и EN301489-11 – по электромагнитной совместимости, EN302018-1 и EN302018-2 – по радиочастотным параметрам и ITU-R B.S450-3 – по стереовещанию

Технические характеристики

Диапазон частот		от 87,5 МГц до 108 МГц
Установка частоты (внутр.)		с помощью меню с шагом 10 кГц
Установка частоты (внешн.)		8 предварительно заданных фиксированных частот
Дрейф частоты		m<200 Гц за 3 месяца
Смещение центральной частоты при девиации ±75 КГц		0 Гц (ном.)
Номинальная девиация частоты		регулируемая, от ±40 кГц до ±150 кГц
Ограничение девиации		±150 кГц
Вид передачи		F3E, стерео и моно
Излучение стереосигнала		в соответствии с требованиями ITU-R BS.450-3
Выход ВЧ
Номинальный импеданс		50 Ом
Тип разъема		см. таблицу с данными по конкретным моделям
Аудиовход
Разъемы	типа XLR, в верхней части передатчика
	Режим Л и П		Мультиплексный режим	Режим AES/EBU
Входной импеданс	600 Ом или >2 КОм, симметричный/несимметричный			110 Ом, симметричный
Уровень входного сигнала ЗЧ при номинальной девиации	от -6 дБмкВ до +12 дБмкВ		от -5 дБмкВ до +7 дБмкВ	от 200 мВ (размах.) до 10 В (размах.)
Удаленные интерфейсы (интерфейсы управления, дистанционного управления)
BITBUS		опция
Параллельный интерфейс дистанционного управления		опция
TCP/IP		HTTP, SNMP
Дополнительная частота
Частота пилот-сигнала		19 КГц
Амплитуда		1 В (размах) +0,1 В на нагрузке 1 кОм, несимметричный
Девиация пилот-сигнала		от 0 до 15 кГц, с шагом 100 Гц
Выходной разъем		BNC
Общие технические характеристики
Напряжение питания		380 В или 400 В или 415 В, 3 фазы + нейтраль1)
Частота электросети		50 Гц или 60 Гц1)
Допустимое отклонение напряжения питания		±15%
Коэффициент мощности		>0,9
Охлаждение		воздушное, с помощью 2 встроенных вентиляторов или внешнего вентилятора
Максимальный перепад давления в системе охлаждения		800 Па
Диапазон рабочих температур		от +1⁰С до +45⁰С
Диапазон температур хранения		от -40⁰С до +70⁰С
Допустимая относительная влажность		<95% при 26⁰С
Допустимая напряженность внешнего электрического поля		<10 В/м
Максимальная высота места установки		3000 м над средним уровнем моря

Характеристики

Технические данные

Диапазон частот		от 87,5 МГц до 108 МГц
Установка частоты		с помощью меню с шагом 10 кГц
Дрейф частоты		<200 Гц за 3 месяца
Смещение центральной частоты при девиации ±75 кГц		0 Гц (ном.)
Номинальная девиация частоты		регулируемая, от ±40 кГц до ±150 кГц
Ограничение девиации		Регулируемое, от ±40 кГц до ±150 кГц
Максимальная девиация частоты		±150 кГц
Вид передачи		F3E, стерео и моно
Излучение стереосигнала		в соответствии с требованиями ITU-R BS.450-3
Выход ВЧ
Номинальный импеданс		50 Ом
Номинальный уровень выходной мощности		при КСВ до 1:1,5
Аудиовход
Тип разъема	XLR
	Режим Л и П		Мультиплексный режим	Режим AES/EBU
Входной импеданс	600 Ом или >2 кОм, симметричный/несимметричный			110 Ом, симметричный
Уровень входного сигнала ЗЧ при номинальной девиации	от -6 дБмкВ до +12 дБмкВ		от +5 дБмкВ до +7 дБмкВ	от -12 дБFS до 0 дБFS
Интерфейсы управления, интерфейсы дистанционного управления
Параллельный интерфейс дистанционного управления		встроенный
TCP/IP		HTTP, SNMP (опция)
Дополнительная частота
Частота пилот-сигнала		19 кГц
Амплитуда		1 В (размах.) +0,1 В на нагрузке 1 кОм, несимметричный
Девиация пилот-сигнала		от 0 Гц до 15 кГц, с шагом 100 Гц
Выход		BNC
Общие технические характеристики
Напряжение питания		От 100 В до 240 В, однофазная сеть; R&S^®SR8100: от 200 В до 240 В
Частота электросети		50 Гц или 60 Гц
Допустимое отклонение напряжения питания		±10%
Коэффициент мощности		>0,9
Охлаждение		воздушное, встроенными вентиляторами (окружающим воздухом)
Диапазон рабочих температур		от +1⁰С до +45⁰С, верхний предел уменьшается на +5⁰С на каждые 1000 м над уровнем моря
Диапазон температур хранения		от -40⁰С до +70⁰С
Допустимая относительная влажность		<95% при +26⁰С
Допустимая напряженность внешнего электрического поля		<10 В/м
Максимальная высота места установки		3000 м над средним уровнем моря
