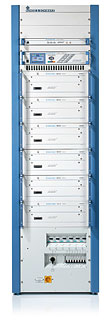

Полупроводниковые ОВЧ ЧМ передатчики R&S®NR8200

Описание

Мощность радиовещательных передатчиков составляет от 2,5 до 30 кВт

Характеристики

Описание

Передатчики высокой мощности с ЧМ на полупроводниковой элементной базе с выдающимися характеристиками

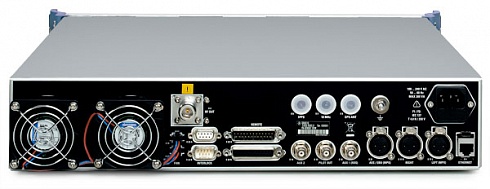

Новый цифровой возбудитель R&S®SU800 с интерфейсом AES/EBU, размещенный в корпусе высотой всего 1U (44 мм)
Компактные модели мощностью до 15 кВт имеют глубину корпуса всего 800 мм и монтируются в 19-дюймовой стойке
Современные полевые МОП-транзисторы в усилителях мощности
Дистанционное управление передатчиком и мониторинг через SNMP- и/или веб-интерфейс
Цветной дисплей
Меню на нескольких языках
Разнообразие возможных схем организации охлаждения
Варианты резервирования: с резервным возбудителем, резервирование по схеме (n+1), пассивное резервирование и активное резервирование усилителей
Резервирование возбудителя и активное резервирование усилителя со встроенным модулем управления R&S®NetCCU800®
Встроенная грозозащита
Направленный ответвитель с коррекцией частотной характеристики
Единая концепция функционирования и управления для всех передатчиков семейства R&S®Nx8000

Основные сведения

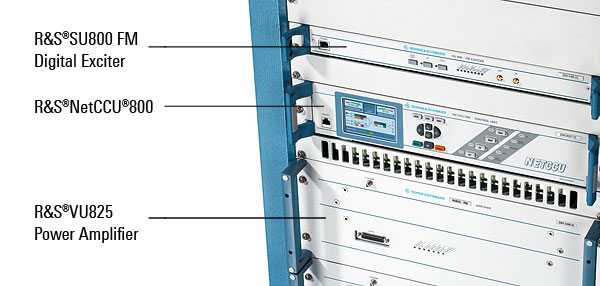

Выходная мощность передатчиков нового поколения с воздушным охлаждением R&S® NR8200 от Rohde&Schwartz охватывает диапазон от 2,5 до 30 кВт. В состав передатчиков входят следующие компоненты: возбудитель R&S SU800, усилитель мощности R&S VU825, стойка передатчика с системой охлаждения, сумматор мощности, распределитель мощности, модуль управления R&S®NetCCU800®.
Все передатчики обладают превосходными техническими характеристиками, оптимальным соотношением «цена/качество», отличаются максимальной надежностью и простотой в обслуживании. Передатчики оснащены новым современным цифровым возбудителем R&S®SU800 со встроенным интерфейсом AES/EBU. Компактные модели с воздушным охлаждением выходной мощностью до 15 кВт и глубиной корпуса всего 800 мм монтируются в 19-дюймовой стойке. Модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. Текущие данные о состоянии передающей системы могут наглядно отображаться на цветном дисплее модуля управления R&S®NetCCU800® на нескольких языках. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP).
Могут применяться все стандартные схемы резервирования, такие как резервирование возбудителя, резервирование по схеме (n+1), пассивное резервирование и активное резервирование усилителя мощности. Для организации резервирования возбудителя и активного резервирования усилителя не требуется никаких дополнительных устройств управления.
Данное инновационное оборудование было разработано при финансовом содействии Европейского союза.

Технические характеристики

Диапазон частот		от 87,5 МГц до 108 МГц
Установка частоты (внутр.)		с помощью меню с шагом 10 кГц
Установка частоты (внешн.)		8 предварительно заданных фиксированных частот
Дрейф частоты		m<200 Гц за 3 месяца
Смещение центральной частоты при девиации ±75 КГц		0 Гц (ном.)
Номинальная девиация частоты		регулируемая, от ±40 кГц до ±150 кГц
Ограничение девиации		±150 кГц
Вид передачи		F3E, стерео и моно
Излучение стереосигнала		в соответствии с требованиями ITU-R BS.450-3
Выход ВЧ
Номинальный импеданс		50 Ом
Тип разъема		см. таблицу с данными по конкретным моделям

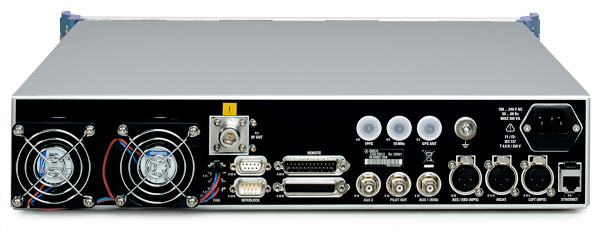

Аудиовход
Разъемы	типа XLR, в верхней части передатчика
	Режим Л и П		Мультиплексный режим	Режим AES/EBU
Входной импеданс	600 Ом или >2 КОм, симметричный/несимметричный			110 Ом, симметричный
Уровень входного сигнала ЗЧ при номинальной девиации	от -6 дБмкВ до +12 дБмкВ		от -5 дБмкВ до +7 дБмкВ	от 200 мВ (размах.) до 10 В (размах.)
Удаленные интерфейсы (интерфейсы управления, дистанционного управления)
BITBUS		опция
Параллельный интерфейс дистанционного управления		опция
TCP/IP		HTTP, SNMP
Дополнительная частота
Частота пилот-сигнала		19 КГц
Амплитуда		1 В (размах) +0,1 В на нагрузке 1 кОм, несимметричный
Девиация пилот-сигнала		от 0 до 15 кГц, с шагом 100 Гц
Выходной разъем		BNC
Общие технические характеристики
Напряжение питания		380 В или 400 В или 415 В, 3 фазы + нейтраль1)
Частота электросети		50 Гц или 60 Гц1)
Допустимое отклонение напряжения питания		±15%
Коэффициент мощности		>0,9
Охлаждение		воздушное, с помощью 2 встроенных вентиляторов или внешнего вентилятора
Максимальный перепад давления в системе охлаждения		800 Па
Диапазон рабочих температур		от +1⁰С до +45⁰С
Диапазон температур хранения		от -40⁰С до +70⁰С
Допустимая относительная влажность		<95% при 26⁰С
Допустимая напряженность внешнего электрического поля		<10 В/м
Максимальная высота места установки		3000 м над средним уровнем моря

Документы

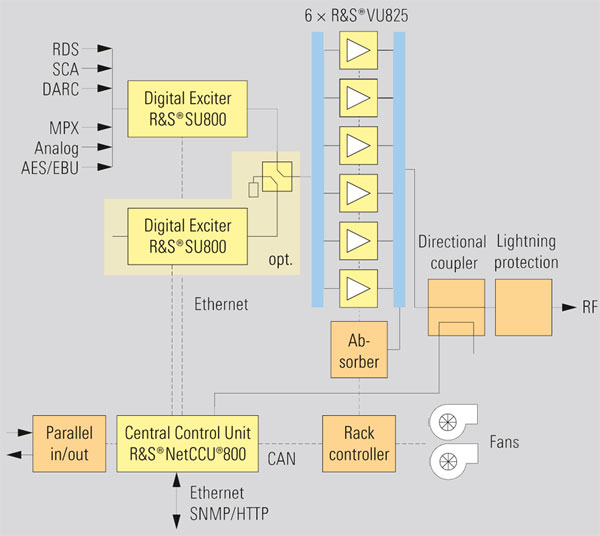

12489_blockdiagr466546fe5ade8
