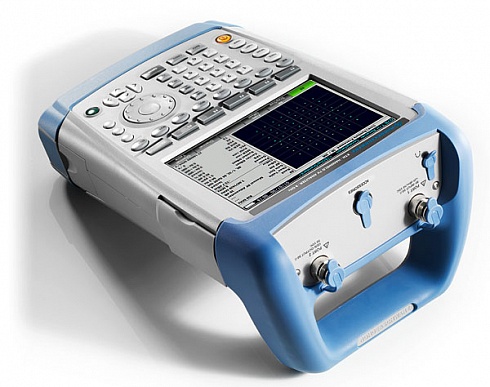

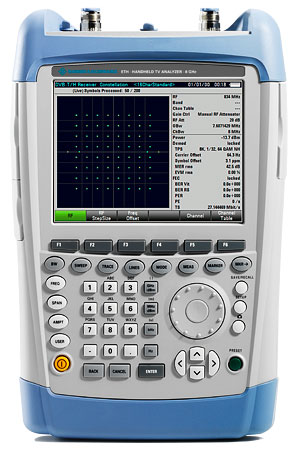

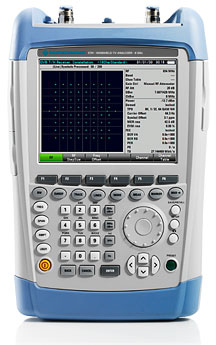

Портативный ТВ анализатор R&S®ETH

Описание

Портативный анализатор сигналов DVB-T/ DVB-H до 3,6/8 ГГц

Характеристики

Информация для заказа

Описание		Тип	Код заказа
Базовый блок
	Портативный ТВ-анализатор Анализатор сигналов DVB-T/ DVB-H до 3.6/8 ГГц В комплект поставки входит Литий-ионный аккумулятор, блок питания от сети, LAN-кабель (2 м), USB-адаптер, USB-кабель, краткое руководство по эксплуатации, CD с программой R&S^®ETH View и документацией	R&S^®ETH
Модели
	Портативный ТВ-анализатор до 3,6 ГГц	R&S^®ETH, модель.04	2114.1508.04
	Портативный ТВ-анализатор до 8 ГГц	R&S^®ETH, модель.08	2114.1508.08
	Портативный ТВ-анализатор до 3,6 ГГц, со следящим генератором	R&S^®ETH, модель.14	2114.1508.14
	Портативный ТВ-анализатор до 8 ГГц, со следящим генератором	R&S^®ETH, модель.18	2114.1508.18
Программные дополнения
	ВЧ-преселектор до 3.6 ГГц (модель .04 и модель .14) (Код заказа 2114.1608.04) / до 8 ГГц (модель .08 и модель .18) (Код заказа 2114.1608.08)	R&S^®ETH-K1	2114.1608.04 / 2114.1608.08
	Измерительный приемник DVB-T/DVB-H сигналов	R&S^®ETH-K140	2114.1708.02
	Дистанционное управление для R&S^®ETH	R&S^®ETH-K40	2114.1814.02
	Измеритель расстояния до места повреждения (только для моделей .24 и .28, требуется дополнение R&S^®FSH-Z320 или R&S^®FSH-Z321 и R&S^®FSH-Z28 или R&S^®FSH-Z29)	R&S^®FSH-K41	1304.5612.02
	Векторные измерения прямых и отраженных сигналов (только для моделей .24 м .28, требуется дополнение R&S^®FSH-Z28 или R&S^®FSH-Z29)	R&S^®FSH-K42	1304.5629.02
Дополнения (ПО, дополнительное оборудование, периферийные устройства и т.д.)
	GPS-приемник	R&S^®HA-Z240	1309.6700.02
	Датчик мощности от 10 МГц до 8 ГГц	R&S^®FSH-Z1	1155.4505.02
	Датчик мощности от 10 МГц до 18 ГГц	R&S^®FSH-Z18	1165.1909.02
	Направленный датчик мощности от 25 МГц до 1 ГГц	R&S^®FSH-Z14	1120.6001.02
	Направленный датчик мощности от 200 МГц до 4 ГГц	R&S^®FSH-Z44	1165.2305.02
	КСВН-мост и делитель мощности от 10 МГц до 3 ГГц, включая комбинированный калибровочный стандарт R&S^®FSH-Z29 (короткозамкнутая/разомкнутая и 50-Ом нагрузка)	R&S^®FSH-Z2	1145.5767.02
	КСВН-мост с разъемом тока смещения и обхода для R&S^®FSH, от 10 МГц до 6 ГГц, включая калибровочный стандарт R&S^®FSH-Z28 (короткозамкнутая/разомкнутая и 50-Ом нагрузка)	R&S^®FSH-Z3	1300.7756.02
Принадлежности
	Переходник, 50/75 Ом двунаправленный, от 0 Гц до 1 ГГц, гнездо BNC /штекер типа N, нагрузка 1 Вт	R&S^®FSH-Z38	1300.7740.02
Дополнения (ПО, дополнительное оборудование, периферийные устройства и т.д.)
	Литий-ионный аккумулятор, 6.75 Ач	R&S^®HA-Z206	1309.6146.00
Принадлежности
	Переходник, 50/75 Ом двунаправленный, от 0 Гц до 2,7 ГГц, гнездо N /штекер N, нагрузка 2 Вт	R&S^®RAM	0358.5414.02
Дополнения (ПО, дополнительное оборудование, периферийные устройства и т.д.)
	Зарядное устройство для литий-ионных аккумуляторов, 4,5 Ач / 6,75 Ач	R&S^®HA-Z203	1309.6123.00
	Переходник, 50/75 Ом двунаправленный, от 0 Гц до 2,7 ГГц, гнездо N /штекер N, нагрузка 2 Вт	R&S^®RAZ	0358.5714.02
Дополнения (ПО, дополнительное оборудование, периферийные устройства и т.д.)
	12-В автомобильный адаптер	R&S^®HA-Z202	1309.6117.00
	Мягкая сумка для переноски ЩхВхГ: 260×360×280 мм	R&S^®HA-Z220	1309.6175.00
	Транспортный кейс	R&S^®HA-Z221	1309.6181.00
	Носимый чехол, в том числе ремни для закрепления прибора и защита от дождя	R&S^®HA-Z222	1309.6198.00
	SD-карта памяти 2 Гбайт	R&S^®HA-Z232	1309.6223.00

Краткое описание

R&S®EFL240 / R&S®EFL340 представляет собой компактный, переносной тестовый приемник телевизионных сигналов спутникового, кабельного и эфирного телевидения. Универсальные измерительные функции и удобство эксплуатации делают его идеальным прибором для монтажа систем кабельного телевидения, спутникового приема, распределительных систем в зданиях и антенн. Выгодная цена делает использование этого тестового приемника для перечисленных задач еще более привлекательным.
R&S®EFL240 и R&S®EFL340 позволяют выполнять все важные измерения параметров сигналов QAM кабельного телевидения, QPSK/8PSK спутникового телевидения и OFDM эфирного телевидения, а приемник R&S®EFL340 позволят даже измерять параметры сигналов DVB-T2. Эти измерения включают определение частоты ошибок модуляции (MER), коэффициента ошибок по символам (BER) и диаграммы сигнального созвездия, а также импульсной характеристики канала и зависимости MER (f) для сигналов OFDM. R&S®EFL240 / R&S®EFL340 также анализируют принятый транспортный поток и отображают NID, PID, SID, названия программ и профили служб. Тестовый приемник декодирует аудио и видеопрограммы (SD и HD) и выводит их на цветной дисплей и встроенный громкоговоритель. Common Interface позволяет делать это даже для зашифрованных программ. Кроме того, приемники R&S®EFL240 / R&S®EFL340 способны анализировать сигналы аналогового телевидения и FM радиовещания. Встроенный анализатор спектра обладает полосой пропускания до 2500 МГц.

Модели

Описание	Код заказа
R&S^®ETH, портативный ТВ-анализатор, модель.04 до 3,6 ГГц	2114.1508.04
R&S^®ETH, портативный ТВ-анализатор, модель.08 до 8 ГГц	2114.1508.08
R&S^®ETH, портативный ТВ-анализатор, модель.14 до 3,6 ГГц, со следящим генератором	2114.1508.14
R&S^®ETH, портативный ТВ-анализатор, модель.18 о 8 ГГц, со следящим генератором	2114.1508.18

Обзор

Короткое описание

Компактный анализатор телевизионных сигналов R&S®ETC предоставляет широкий спектр измерительных функций для тестирования передатчиков цифрового телевидения DVB-T2, DVB-T/DVB-H и ISDB-T. Он также полезен для ремонта и технического обслуживания ТВ передатчиков, для проверки модуляторов при проведении исследований и разработок или в комплексах для обеспечения качества. Конструкция анализатора идеально приспособлена для измерений покрытия при планировании вещательной сети.
R&S®ETC
Ключевые факты
1. Широкий частотный диапазон — до 3,6 ГГц или до 8 ГГц.
2. Точное измерение коэффициента ошибок модуляции (MER) в режиме реального времени (тип. зн. 44 дБ на 500 МГц).
3. Широкий диапазон уровней входных сигналов — от –76 дБмВт до +10 дБмВт — для квазибезошибочного декодирования транспортного потока
4. Отображаемый средний уровень шума (DANL) анализатора спектра –165 дБмВт (1 Гц, тип. зн.).
Быстрые ссылки
1. Брошюры и спецификации (EN)
Модели
1. Исполнение№ заказа
2. R&S®ETC компактный анализатор ТВ, от 100 кГц до 3,6 ГГц2116.5000.04
3. R&S®ETC компактный анализатор ТВ, от 100 кГц до 8 ГГц2116.5000.08
Связанные приборы

Описание

Утвержденный тип средств измерений.

Анализатор ТВ-сигнала, спектра и цепей в одном устройстве
Диапазон частот до 3,6 ГГц или 8 ГГц
Демодулятор высокой точности (MER ном. 45 дБ)
Широкий диапазон входного сигнала по мощности (от -76 дБм до +10 дБм) для квазибезошибочного декодирования транспортного потока
Компактный, легкий, портативный прибор, рассчитанный на 4,5 ч работы от аккумулятора

Основные функции

Обширный набор функций для анализа ТВ-сигналов, спектра и цепей

Измерение всех параметров сигналов стандарта DVB-T и DVB-H
Отображение диаграмм созвездий, импульсных характеристик каналов, OFDM-спектра с характеристикой линейности и MER(k)
Широкий диапазон входного сигнала по мощности благодаря встроенному преселектору и предусилителю
Полнофункциональный анализатор спектра
Анализ цепей и измерение расстояния до места неисправности с использованием следящего генератора (дополнение)
Частота, привязанная к внешнему опорному генератору

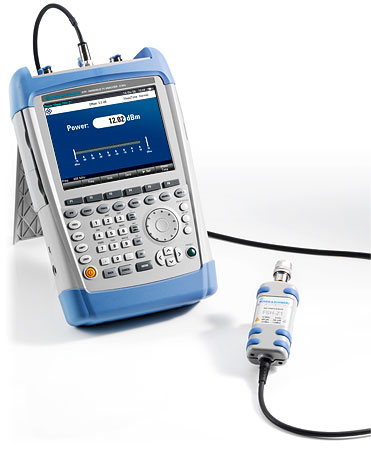

Высокоточное измерение мощности сигнала с помощью внешних датчиков мощности Rohde & Schwarz
Измерение напряженности поля при помощи изотропной антенны

Быстрые и точные измерения с использованием демодуляции в реальном времени

FPGA-демодулятор сигналов DVB-T и DVB-H в реальном масштабе времени для максимальной точности измерения
Уверенное обнаружение кратковременных помех
Измерение сигналов DVB-T и DVB-H с отрицательным отношением сигнал/шум
Измерение BER и вывод транспортного потока ASI

Приспособленность для применения в условиях эксплуатации

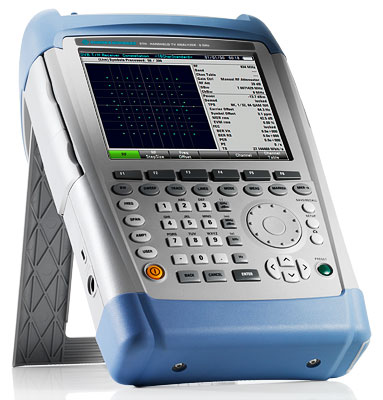

Компактный и легкий прибор в прочном корпусе
Брызгозащищенный и пыленепроницаемый корпус

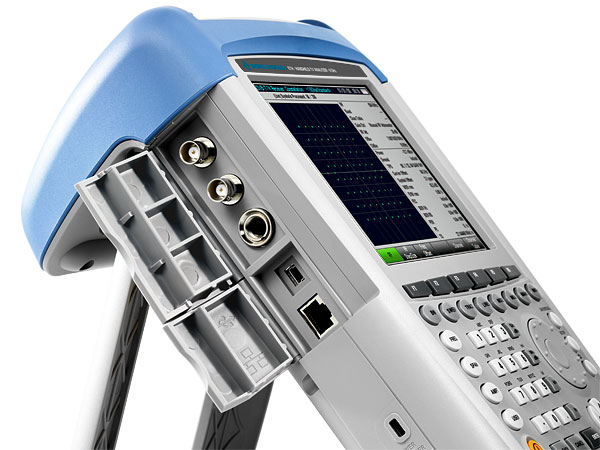

Легкодоступные, хорошо защищенные соединители
Изображение, четко различимое при дневном свете, цветной дисплей с высоким разрешением

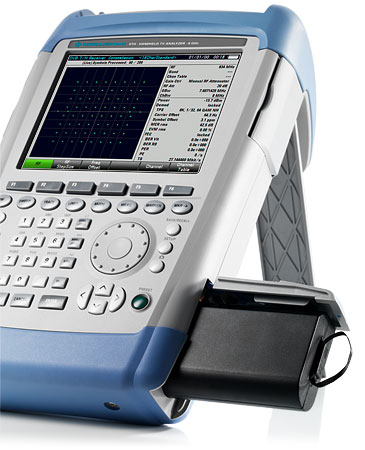

Удобные для замены ионно-литиевые аккумуляторы повышенной емкости
Частотная коррекция и позиционирование с помощью GPS

Простота использования

Быстрый выбор функций посредством клавиш или поворотного регулятора
Настройка частот с помощью таблиц каналов
Простое тестирование с использованием таблиц лимитов
Воспроизводимые измерения с использованием измерительных профилей, моделей датчиков и кабелей по выбору пользователя
Сохранение результатов измерений во внутренней памяти, на SD-карте или запоминающем USB-устройстве

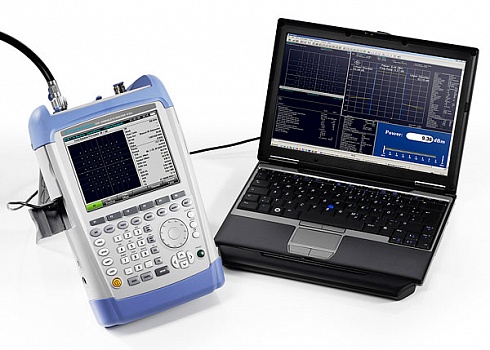

Удобный обмен данными с ПК

Программное обеспечение R&S®ETH View для конфигурирования таблиц каналов, таблиц лимитов и измерительных профилей
Передача результатов измерений на ПК с помощью R&S®ETH View через интерфейс LAN или USB
Дистанционное управление командами языка SCPI через интерфейс LAN или USB

Особенности

Разнообразные измерительные функции для кабельных и спутниковых сигналов и антенн

Мультистандартный тестовый приемник
- Анализ DVB-T2, DVB-T, DVB-H, DVB-C, DVB-S и DVB-S2
- Измерение сигнального созвездия, MER (f) и эхо-сигналов
Декодирование MPEG и видеовыход
- MPEG-2 и MPEG-4
- SD и HD
Аналоговое телевидение и FM радиовещание
- PAL и SECAM
- Функциональность видеоскопа
Измерения спектра с функцией масштабирования и режимом Combo
- Анализ спектра до 2500 МГц
- Спектры, результаты и телевизионное изображение — все с одного взгляда

Оптимизированная концепция управления для мобильного использования

Эргономичный дизайн и простое управление
Автономная работа в полевых условиях
Автоматизированные измерения облегчают рутинную работу
- Автоматический поиск программ
- Заданные пользователем последовательности измерений
- R&S®EFL — программный пакет для передачи результатов измерений на компьютер

Обзор моделей

Измерения	R&S^®EFL240	R&S^®EFL340
DVB-T, DVB-H, DVB-C, DVB-S, DVB-S2	•	•
DVB-T2		•
Аналоговое телевидение и FM радиовещание	•	•
Декодирование MPEG-2	•	•
Декодирование MPEG-4		•

Применение

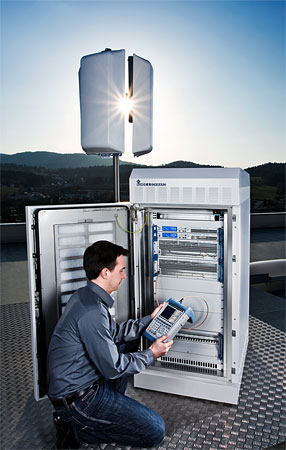

Техническое обслуживание ТВ-ретрансляторов и маломощных передатчиков DVB-T/DVB-H

Точный анализ качества и выходной мощности сигнала
Простое и быстрое обнаружение недопустимых паразитных излучений
Измерение параметров выходного фильтра передатчика
Измерение мощности по направлениям

Измерение зоны покрытия передатчика

Широкий диапазон входного уровня за счет использования встроенного преселектора с предусилителем
Автоматический контроль коэффициента усиления
Измерение напряженности поля внутри и снаружи при помощи направленной или изотропной антенны
Учет влияния антенны

Диагностика в лабораторных условиях или при ремонте

Углубленный анализ передатчиков и модуляторов сигналов DVB-T / DVB-H
Общий анализ спектра
Анализ цепей
Поиск проблем ЭМС

Технические характеристики

Краткие технические характеристики

Приемник DVB-T/DVB-H сигналов (дополнение R&S^®ETH-K140)
Квазибезошибочный диапазон уровней входного сигнала	ВЧ = 500 МГц, ВЧ-преселектор вкл.	ном. от –76 дБм до +10 дБм
Собственный коэффициент ошибок модуляции (MER)	ВЧ = 500 МГц
	ВЧ-преселектор выкл., уровень = -30 дБм	> 43 дБ, ном. 46 дБ
	ВЧ-преселектор вкл., уровень = -45 дБм	> 41 дБ, ном. 44 дБ
Фазовый шум	ВЧ = 500 МГц
	∆f = 30 кГц	< 98 дБ (1 Гц) ниже несущей
	∆f = 100 кГц	< 100 дБ (1 Гц) ниже несущей
	∆f = 1 МГц	< 125 дБ (1 Гц) ниже несущей
Коэффициент шума	ВЧ = 500 МГц, ВЧ-ослабление 0 дБ
	ВЧ-преселектор выкл.	< 22 дБ, ном. 18 дБ
	ВЧ-преселектор вкл.	< 14 дБ, ном. 11 дБ
Точка пересечения по интермодуляционным составляющим 3 порядка (TOI)	ВЧ-ослабление 0 дБ
	ВЧ-преселектор выкл.	ном. +7 дБм
	ВЧ-преселектор вкл.	ном. -6 дБм
Точка пересечения четной гармоники (SHI)	50 МГц < ВЧ < 1.5 ГГц, ВЧ-ослабление 0 дБ
	ВЧ-преселектор выкл.	ном. +30 дБм
	ВЧ-преселектор вкл.	ном. +60 дБм
Точность измерения уровня сигнала	ВЧ < 3.6 ГГц	< 1,0 дБ, ном. < 0,5 дБ
Точность измерения частоты	внутренний опорный генератор	2 × 10^–6
	с использованием GPS-приемника R&S^®HA-Z240	2.5 × 10^–8
Анализ спектра

Средний уровень собственных шумов (DANL)	10 МГц < ВЧ < 2 ГГц, ВЧ-ослабление 0 дБ
	ВЧ-преселектор выкл.	ном. -156 дБм (1 Гц)
	ВЧ-преселектор вкл.	ном. -165 дБм (1 Гц)
Ширина полосы пропускания приёмника (RBW)		от 100 Гц до 3 МГц с шагом перестройки 1/3
Ширина частотной полосы видеосигнала		от 10 Гц до 3 МГц с шагом перестройки 1/3
Детекторы		Автопиковый, максимального пикового значения, минимального пикового значения, с выборкой, среднеквадратичный
Анализ цепей
Выходной уровень следящего генератора		от -40 дБм до 0 дБм с шагом 1 дБ
Измерительные точки		631
Динамический диапазон для измерения параметров передачи	от 300 кГц до 3,6 ГГц	> 70 дБ, ном. 90 дБ
Измерение затухания эхо- сигнала	R&S^®FSH-Z2	от 10 МГц до 3 ГГц
	R&S^®FSH-Z3	от 30 МГц до 6 ГГц
Измерение мощности

Датчики поглощаемой мощности	R&S^®FSH-Z1	от 25 МГц до 1 ГГц
	R&S^®FSH-Z18	от 30 МГц до 18 ГГц
Направленные датчики мощности	R&S^®FSH-Z14	от 10 МГц до 8 ГГц
	R&S^®FSH-Z44	от 200 МГц до 4 ГГц
Общие параметры
Диапазон рабочих температур	с аккумулятором	от 0°С до +50°С
Время работы аккумулятора	в режиме приемника DVB-T/DVB-H сигналов	2,5 ч
	в режиме анализатора спектра	4,5 ч
Габариты (ШхВхГ)	с ручкой	194×300×144 мм
	без ручки	194×00×69 мм
Вес		3,3 кг

Технологии

DVB-H
DVB-T
T-DMB / DAB

Документы

12450_45317_64a1c12bad8f97

58.1 Кб

2874_eth

276 Кб

Дополнительно
