Головной модуль для обработки AV сигналов R&S®AVHE100

Описание

Минимальная сложность, максимальная готовность

Характеристики

Обзор

Короткое описание

Построенный на интегральных схемах очень компактный головной модуль для обработки AV сигналов R&S®AVHE100 позволяет минимизировать сложность наземных и спутниковых систем DVB. Инновационная технология R&S®CrossFlowIP дает возможность оптимально использовать все компоненты системы, обеспечивая максимальную эксплуатационную готовность. Она позволяет создавать гораздо более совершенные решения для резервирования по сравнению с традиционными системами.

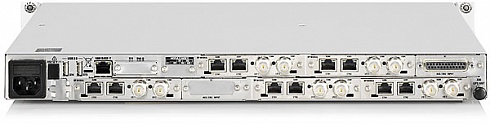

R&S®AVHE100
Ключевые факты
1. Кодеры форматов HD и/или SD MPEG-2/H.264 с опцией статистического уплотнения сигналов
2. Уплотнение сигналов DVB-T/DVB-T2/DVB-S/DVB-S2 с поддержкой протокола multi-PLP
3. Генерация PSI/SI
4. SFN-адаптер и шлюз DVB-T2
5. Бесперебойная коммутация сигнала во время операции резервирования
6. Интегрированный адаптивный видеоэкран
Быстрые ссылки
1. Просмотр статьи

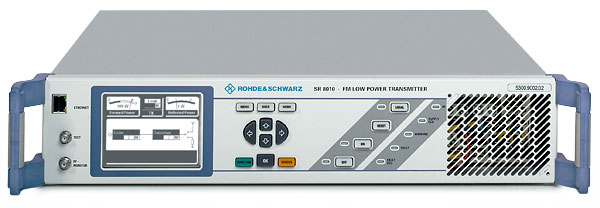

Описание

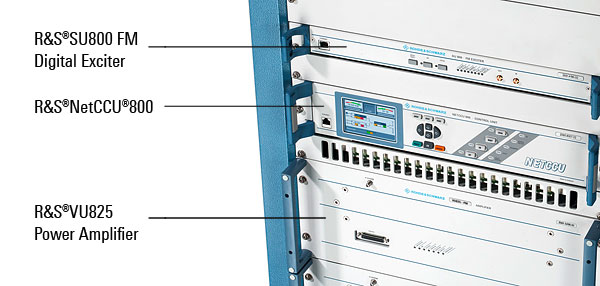

Цифровой возбудитель с отличной спектральной чистотой
Радиочастотные параметры соответствуют требованиям ETSI и ITU-R или превышают их
Компактный корпус для установки в 19-дюмовую стойку
Передатчик мощностью 2,5 кВт высотой всего восемь U (356 мм)
Встроенный стереокодер
Дистанционное управление передатчиком и мониторинг через SNMP и веб-интерфейс
Встроенные параллельные интерфейсы для дистанционного управления
Широкополосные полупроводниковые усилители с цепями защиты и встроенным фильтром гармоник
Очень устойчивая работа даже при высоком значении КСВ
Современные полевые МОП-транзисторы в усилителях мощности
Возможность пассивного резервирования и резервирования по схеме (n+1)
Простое управление через графический дисплей
Простота установки, запуска и обслуживания благодаря выполнению в едином корпусе

Особенности

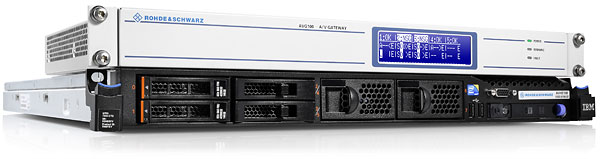

Мощное системное решение на основе IP-технологий

Полные функциональные возможности и гибкость при небольшом количестве аппаратных компонентов

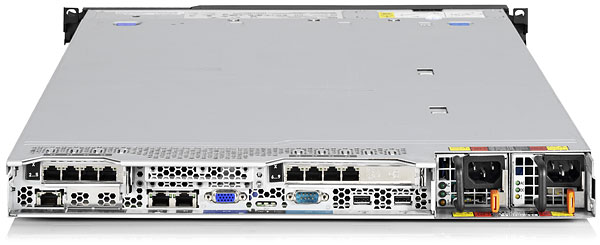

- AV сервер R&S®AVS100
- AV шлюз R&S®AVG100
Простота установки и модернизации, низкие эксплуатационные расходы

Универсальное решение

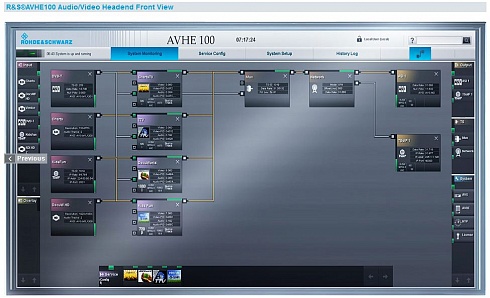

Интегрированная система управления головным модулем (HMS)
Интегрированный SFN-адаптер для DVB-T
Интегрированный шлюз DVB-T2
Интегрированный адаптивный видеоэкран

Инновационная технология R&S®CrossFlowIP

Инновационная система резервирования
Адаптивная маршрутизация сигнала между компонентами (по основному и дублирующему трактам)
Улучшенная защита от ошибок
Виртуальный коммутатор каналов: автоматическая коммутация сигнала и динамическая IP-маршрутизация
Обновление и обслуживание резервных компонентов во время передачи сигналов в эфир

Технические характеристики

Базовый модуль AV сервера R&S®AVS-BU100

Кодирование AV сигналов
Кодер аудиосигнала
MPEG-1 audio layer II, стереосигнал	исходный сигнал: несжатый аудиосигнал через SDI, микширование сигнала Dolby Digital 5.1 или перекодирование сигнала Dolby Digital 2.0	32 – 256 кбит/сек.
Кодер видеосигналов стандартного разрешения
Частота кадров
DVB с чересстрочной разверткой		50 полей/сек.
DVB с прогрессивной разверткой		50 кадров/сек.
Формат кодирования видеосигнала
H.264	вплоть до высокого профиля на уровне 3.0	формат цветовой модели 4:2:0
MPEG-2	вплоть до основного профиля на основном уровне	формат цветовой модели 4:2:0
Кодер видеосигналов высокой четкости
Частота кадров
DVB с чересстрочной разверткой	только для разрешения 1920 x 1080 пикселей	50 полей/сек.
DVB с прогрессивной разверткой	только для разрешения 1280 x 720 пикселей	50 кадров/сек.
Формат кодирования видеосигнала
H.264	вплоть до высокого профиля на уровне 4.0	формат цветовой модели 4:2:0
MPEG-2	вплоть до основного профиля на основном уровне	формат цветовой модели 4:2:0
Генерация транспортного потока
(Ре)мультиплексор DVB (R&S^®AVS-K101)
Генерация нового мультиплексированного транспортного потока из сжатых входных сигналов (службы и компоненты)	максимальное количество программ без перекодирования	16 программ
PID-фильтрация / преобразование со сжатием		конфигурируется для каждого элементарного потока
PSI/SI	автоматическая генерация	PAT, PMT, BAT, NIT/o, SDT/o, TOT и другие таблицы
	динамическая регенерация	BAT, NIT/o, SDT/o, TOT, CAT и другие таблицы
SFN-адаптер DVB-T (R&S^®AVS-K115)		согласно ETSI TS 101191
Шлюз DVB-T2 (R&S^®AVS-K106 и R&S^®AVS-K107)
Мониторинг
Видеоэкран (R&S^®AVS-K110)
Декодирование программ	максимальное количество программ	36 программ (ТВ или радио) одновременно в отдельных окнах

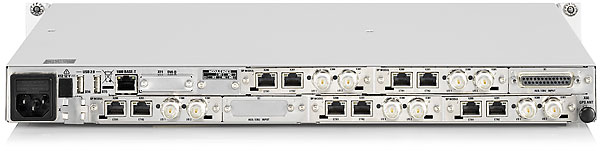

Базовый модуль AV шлюза R&S®AVG-BU105

Модуль последовательной обработки (R&S^®AVG-B102)
Интерфейсы
Вход	для несжатых видеосигналов формата SDTV	2 x SD-SDI; согласно SMPTE 269M
	для несжатых видеосигналов формата HDTV вплоть до разрешения 1080i	2 x HD-SDI; 1485 Гбит/сек., 485/1001 Гбит/сек.; согласно SMPTE 292M
	для сжатых видео и аудиосигналов в транспортном потоке MPEG-2	2 x ASI; BNC, 75 Ом; 270 Мбит/сек.; согласно EN 50083-9
Выход	зеркально отображаемый выход для сжатых видео и аудиосигналов в транспортном потоке MPEG-2	2 x ASI; BNC, 75 Ом; 270 Мбит/сек.; согласно EN 50083-9
Модуль ввода AES R&S^®AVG-B103
Интерфейс
Вход	для несжатых аудиосигналов	8 гнезд XLR через кабель для оконечной разводки
Модуль последовательного сплиттера R&S^®AVG-B104
Интерфейс
Вход/выход		SD-SDI, HD-SDI или ASI

Характеристики

Технические данные

Диапазон частот		от 87,5 МГц до 108 МГц
Установка частоты		с помощью меню с шагом 10 кГц
Дрейф частоты		<200 Гц за 3 месяца
Смещение центральной частоты при девиации ±75 кГц		0 Гц (ном.)
Номинальная девиация частоты		регулируемая, от ±40 кГц до ±150 кГц
Ограничение девиации		Регулируемое, от ±40 кГц до ±150 кГц
Максимальная девиация частоты		±150 кГц
Вид передачи		F3E, стерео и моно
Излучение стереосигнала		в соответствии с требованиями ITU-R BS.450-3
Выход ВЧ
Номинальный импеданс		50 Ом
Номинальный уровень выходной мощности		при КСВ до 1:1,5
Аудиовход
Тип разъема	XLR
	Режим Л и П		Мультиплексный режим	Режим AES/EBU
Входной импеданс	600 Ом или >2 кОм, симметричный/несимметричный			110 Ом, симметричный
Уровень входного сигнала ЗЧ при номинальной девиации	от -6 дБмкВ до +12 дБмкВ		от +5 дБмкВ до +7 дБмкВ	от -12 дБFS до 0 дБFS
Интерфейсы управления, интерфейсы дистанционного управления
Параллельный интерфейс дистанционного управления		встроенный
TCP/IP		HTTP, SNMP (опция)
Дополнительная частота
Частота пилот-сигнала		19 кГц
Амплитуда		1 В (размах.) +0,1 В на нагрузке 1 кОм, несимметричный
Девиация пилот-сигнала		от 0 Гц до 15 кГц, с шагом 100 Гц
Выход		BNC
Общие технические характеристики
Напряжение питания		От 100 В до 240 В, однофазная сеть; R&S^®SR8100: от 200 В до 240 В
Частота электросети		50 Гц или 60 Гц
Допустимое отклонение напряжения питания		±10%
Коэффициент мощности		>0,9
Охлаждение		воздушное, встроенными вентиляторами (окружающим воздухом)
Диапазон рабочих температур		от +1⁰С до +45⁰С, верхний предел уменьшается на +5⁰С на каждые 1000 м над уровнем моря
Диапазон температур хранения		от -40⁰С до +70⁰С
Допустимая относительная влажность		<95% при +26⁰С
Допустимая напряженность внешнего электрического поля		<10 В/м
Максимальная высота места установки		3000 м над средним уровнем моря

Документы
