Цифровая транкинговая система радиосвязи стандарта TETRA
Характеристики

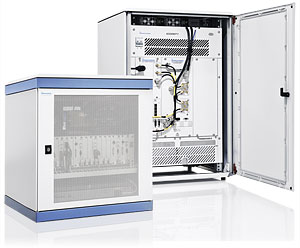

IP узел IPN
В системе ACCESSNET ®-T IP сетевой компонент IPN может обладать различной функциональность и емкостными характеристиками. Эта гибкость достигается установкой на аппаратную платформу различных программных компонентов, что позволяет удовлетворить разнообразным требованиям заказчика.
Функциональность
Аппаратный компонент
Число аппаратных компонентов в шкафу
Функция коммутации (SCF)
Главный процессорный блок
1-4
Телефонный шлюз (TGW) на базе SIP
Шлюз приложений (AGW) доступ к TETRA функционалу для внешних приложений
Шлюз пакетных данных (PGW). Точка доступа для сервиса передачи пакетных данных
Сетевая база данных (NDB)
S0 шлюз
шлюз
1(опционально)
S2M шлюз
шлюз
1(опционально)
Общие характеристики
Количество поддерживаемых базовых станций и несущих (функция SCF)
До 30 базовых станций с суммарным числом несущих до 60 на каждый главный процессорный блок
Число TETRA кодированных голосовых каналов преобразуемых в PCM-кодированные (функция TGW)
Количество интерфейсов Ethernet, Спецификация Ethernet, 10/100BaseT, разъем RJ-45
2 на каждый аппаратный компонент, опционально 28 на каждый коммутатор 3-го уровня
Количество S0//S2M интерфейсов (опционально)
S0
4хS0 или 8хS0 (опционально)
S2M
1хS2М или 6хS2М (опционально)
Размеры
Ширина
600 мм
Высота
950 мм
Глубина
800 мм
Вес
макс. 125 кг в зависимости от количества и типа включенных компонентов
Требования к окружающей среде
Температурный диапазон
Рабочий
+5…+40°С +0…+45°С (<96 часов)
Транспортировки
-10…+70°С (в оригинальной транспортной упаковке)
Хранения
-10…+70°С (в оригинальной транспортной упаковке)
Относительная влажность
10%...85% (без конденсата)
Класс защиты
IP 20
Базовая станция DIB-500
Базовые станции DIB-500 отвечают за организацию радиосвязи с абонентскими радиостанциями на территории зоны своего действия. Цифровая станция DIB-¬500 разработана для использования в помещения. В одной 19“ стойке располагается до двух приемопередатчиков, каждый на 2 TETRA несущие, что соответствует 16 логическим каналам. Конструкция станции модульная и может расширяться до 8 TETRA несущих установкой дополнительной стойки.
Встроенная в станцию система сигнализации и управления позволяет дистанционно контролировать рабочие характеристики DIB-500 и управлять работой станции.
Базовая станция имеет два высокочастотных разъема для подключения антенных устройств. При этом реализуется функция разнесенного приема, увеличивая зону уверенного приема.
DIB-500 имеет возможность синхронизации как от GPS, так и от ГЛОНАСС.
При полной потере связи с коммутатором, базовая станция автоматически переходит в аварийный режим работы, в котором поддерживает все основные типы вызовов. При устранении аварии на линии связи, базовая станция автоматически восстанавливает связь с коммутатором.
Частотный диапазон
380-486 МГц
Мощность передатчика
50 Вт
Выходная мощность
с повышенной мощностью max. 44 дБм (25 Вт) (2 несущие)
с гибридным/резонаторным комб. макс. 37,6 – 42,4 дБм (6–18 Вт)
Чувствительность статическая:
< -119 дБм
Чувствительность динамическая:
< -113 дБм (BER 4%)
Питание
- 48 ВDC (опционально 220 ВAC)
Потребляемая мощность
1100 Вт (4 несущие)
Температурный диапазон
+ 5°C ÷ + 45°C
Интерфейсы
8 LAN (Ethernet, 100BaseT) 6 входов для внешних сигналов 6 выходов
Возможности
Система Accessnet-T IP была задумана компанией Rohde & Schwarz как решение, полностью базирующееся на IP. Архитектура системы переориентировалась на использование IP технологии, дав новый толчок развитию системы Accessnet-T. (Accessnet-T - цифровая транкинговая система радиосвязи стандарта TETRA предыдущего поколения). В результате мы расширили возможности системы преимуществами IP технологий:
отказоустойчивая IP маршрутизация вместо назначенных каналов;
Централизованная или Децентрализованная архитектура;
шлюзы там, где требуются поставленной задачей (в узле коммутации, в базовой станции);
неограниченная масштабируемость;
максимальное использование широко представленного на рынке стандартного IT оборудования.
Accessnet-T IP можно назвать конвергентным или мультисервисным решением построения системы радиосвязи.
Диспетчерские системы
Диспетчерские пульты предназначены для контроля, руководства абонентами, а так же для коммуникацией в сети ACCESSNET®-T IP. TCAD (TETRA Computer Aided Dispatcher) диспетчерская система обладает необходимым набором функций и возможностей для эффективного осуществления задач диспетчеризации в сети ACCESSNET®T IP TETRA.
Диспетчерский терминал может быть использован в качестве логистического и операционного центра для контроля и управления радиоабонентами, а так же как центр оповещения об авариях для мониторинга и управления авариями.
TCAD (TETRA Computer Aided Dispatcher) управляет всеми данными, имеющими отношение к отрядам, группам и абонентам в сети.
Опциональный модуль "определение местоположения“ (AVL) позволяет централизованно визуализировать данные о размещении терминалов, оснащенных GPS.
TCAD рабочая станция с проводным или радиоинтерфейсом представляет собой персональный компьютер с установленным программным обеспечением TCAD и соответствующим аудиооборудованием , а так же опционально дополнительным оборудованием, таким, как ножная педаль PTT или наушники.
TCAD поставляется в различных вариантах для удовлетворения разнообразных потребностей заказчика оптимальным образом, исходя из требуемой надежности, резервирования и размеров сети.
Однопользовательский диспетчерский пульт TCAD с проводным или радиоинтерфейсом TCAD в сети ACCESSNET®-T IP является диспетчерский пультом с проводным или радиоинтерфейсом для управления и связи с абонентами одного пользователя. TCAD рабочая станция с проводным или радиоинтерфейсом представляет собой персональный компьютер с установленным программным обеспечением TCAD.

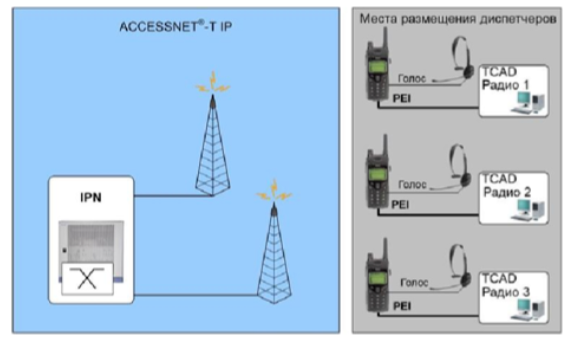

Однопользовательский диспетчерский пульт с радиоинтерфейсом - радио TCAD TCAD однопользовательский диспетчерский пульт с радиоинтерфейсом, соединяется с сетью TETRA при помощи TETRA радиотерминала, что позволяет гибко выбирать место размещения в пределах зоны покрытия TETRA сети.

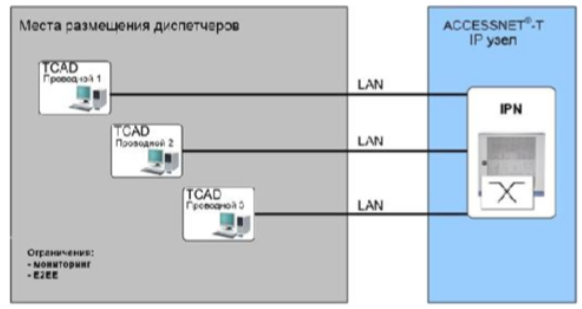

Однопользовательский диспетчерский пульт TCAD с проводным интерфейсом-проводной TCAD
TCAD однопользовательский диспетчерский пульт с проводным интерфейсом соединяется с ACCESSNET-T непосредственно через ШЗ узел.

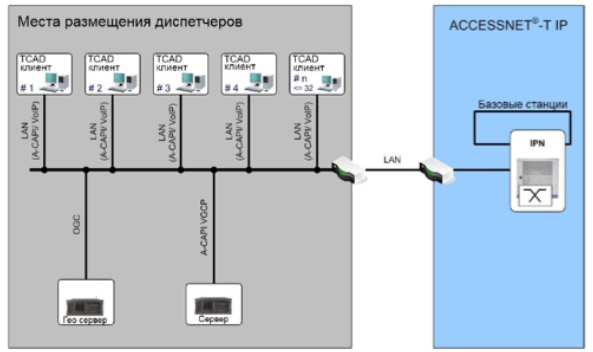

Многопользовательская диспетчерская система TCAD 300 TCAD 300 является многопользовательской системой ACCESSNET-T IP TETRA на базе архитектуры клиент-сервер. TCAD 300 клиент соединяется к ACCESSNET-T IP узлу через TCAD 300 сервер.
Запись речи
TVR является профессиональной многоканальной системой для записи речи и данных. Цифровая аудиоинформация из сети TETRA записывается в кодированном формате TETRA, 8 кбит/с. Это обеспечивает максимальную продолжительность записи без перекодирования в более объемный битовый формат. Записанная аудиоинформация может воспроизводиться программным проигрывателем TVR.
Описание
Цифровая транкинговая система радиосвязи ACCESSNET®-T IP стандарта TETRA - это передовое решение в области цифровой профессиональной мобильной радиосвязи. Одной из отличительных особенностей ACCESSNET®-T IP является построение систем с произвольной топологией без всяких ограничений. Функция коммутации может находиться как в базовой станции, так и в одном или нескольких сетевых узлах (IPN). Благодаря этому возможна адаптация к специфическим требованиям заказчика. ACCESSNET®-T IP также предлагает всевозможные опции резервирования для защиты системы от различных угроз. С использованием IP технологии монолитная архитектура системы сменилась на многоуровневую, что убрало последние ограничения в аспекте расширяемости и совместимости.

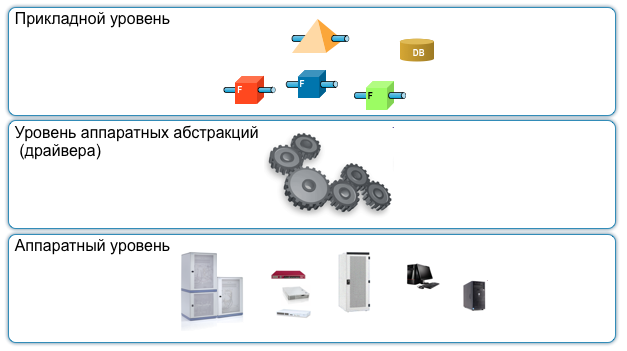

Основная идея многоуровневой архитектуры состоит в следующем: полная функциональность операционной системы разделяется на уровни: аппаратный уровень, уровень аппаратных абстракций, прикладной уровень. Уровень аппаратных абстракций представляет собой программное обеспечение (драйверы), который скрывает (или абстрагирует) особенности аппаратной платформы от ПО верхнего прикладного уровня. Для каждого уровня определяются интерфейс взаимодействия, т.е. некоторый набор правил, согласно которым следует обращаться за услугами данного уровня. Взаимодействие уровней строится таким образом, что каждый уровень может обращаться за услугами только к соседнему нижележащему уровню через его интерфейс.
Подробно

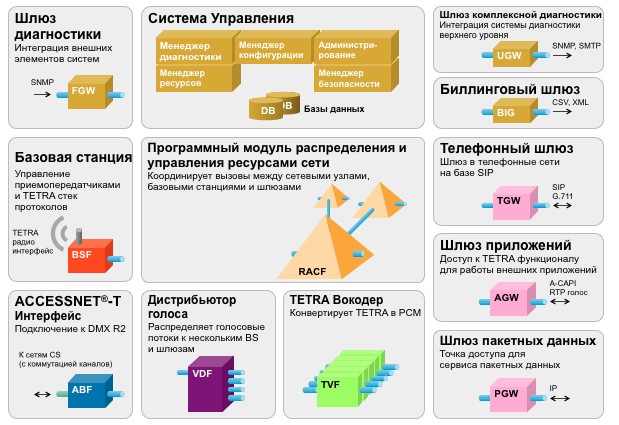

Прикладной уровень системы ACCESSNET®-T IP в большей степени определяет ее функциональность. Программное обеспечение состоит из множества модулей, которые подбираются, исходя из требуемой функциональности.
Система управления Модуль системы управления является интерфейсом между оператором и системой. Он состоит из нескольких приложений выполняющие различные задачи. Основные задачи системы управления следующие:
конфигурация системы;
диагностика системы – быстрое обнаружение и устранение сбоев;
администрирование абонентских данных;
управление ресурсами сети – анализ и оптимизация нагрузки;
работа с базами данных сети – конфигурационными, статистическими и т.д.
Поэтому ACCESSNET®-T IP может иметь как централизованную, так и децентрализованную архитектуру. Децентрализованная архитектура не имеет единой точки отказа и поэтому при использовании такой архитектуры общая надежность системы значительно увеличивается.
Программный модуль распределения и управления ресурсами сети (RACF) Построение системы на основе IP технологий позволило создать программный модуль коммутатора (RACF), представляющий собой программу, которая устанавливает и коммутирует соединения. Еще одной задачей RACF является управление мобильными абонентами. Модуль может работать как локально на выделенном сервере, так и быть распределенными между несколькими серверами и даже базовыми станциями. Поэтому ACCESSNET®-T IP может иметь как централизованную, так и децентрализованную архитектуру. Децентрализованная архитектура не имеет единой точки отказа и поэтому при использовании такой архитектуры общая надежность системы значительно увеличивается.
Базовая станция (BSF) BSF - это программное обеспечение базовой станции, которое осуществляет управление приемопередатчиками. BSF реализует следующие функции:
стек TETRA протокола – формирование радиоинтерфейса;
регистрация абонентов;
диагностика оборудования и дистанционный загрузчик программного обеспечения и др.
Распределение голосовых потоков (VDF) VDF отвечает за распределение и перенаправление IP голосовых потоков между базовыми станциями.
TETRA Вокодер (TVF) Программный модуль TVF конвертирует TETRA кодированные голосовые сигналы в PCM и обратно.
Телефонный шлюз (TGW) При помощи программного модуля TGW реализуется выход в IP телефонию (PSTN/ PABX) посредством SIP протокола установления сессии. Также система ACCESSNET®T IP может быть подключена к телефонным сетям с другими протоколами через конвертер.
Шлюз приложений (AGW) Для того, чтобы внешние приложения могли получить доступ к системе ACCESSNET®T IP используется программный модуль AGW. Он взаимодействует с внешними приложениями по специально разработанному A-CAPI протоколу. A-CAPI открыт и предназначен для использования операторами связи и разработчиками приложений
Шлюз пакетных данных (PGW) Программный модуль PGW отвечает за работу службы передачи пакетных данных. PGW устанавливает прозрачное соединение между абонентским терминалом и сервером приложений, который подключен к PGW.

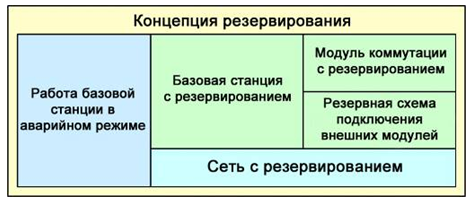

Резервирование
Особую важность с точки зрения пользователя имеет значение не доступность каждого компонента системы, а доступность сервиса в любое время и в любом месте. В ACCESSNET®-T IP это обеспечивается многоуровневой системой резервирования.
Резервирование линий связи Для связи между элементами сети ACCESSNET®-T IP использует IP сеть, распределенная отказоустойчивая маршрутизация в которой предотвращает появление единой точки отказа.
Резервирование коммутатора При использовании централизованной системы возможно резервирование коммутатора. При этом каждая базовая станция соединяется с двумя коммутаторами (основным и резервным) и, в случае выхода из строя одного из коммутаторов, второй берет на себя обслуживание всех БС. В штатном режиме обслуживание базовых станций распределено между коммутаторами.
Резервирование базовой станции Доступность базовой станции повышается дублированием контроллера базовой станции и модулей приемопередатчиков. Возможно резервирование контрольного канала в многоканальных базовых станций. При выходе из строя приемопередатчика, передающего контрольный канал, происходит переход контрольного канала на другую несущую.
Базовая станция в аварийном режиме Если базовая станция полностью теряет связь с коммутатором, то она автоматически переходит в аварийный режим. В этом режиме доступны основные сервисные функции системы в пределах зоны обслуживания этой базовой станции.
Система администрирования сети N
Для управления системой связи ACCESSNET ®-T IP используется программный пакет NMS-500, который решает все задачи контроля и управления инфраструктурой и абонентскими данными. NMS-500 базируется на клиент-сервер структуре. Рабочие места могут быть установлены в центре управления всей системой и локально на сайтах. Основные функции:
управление конфигурацией системы;
отслеживание ошибок и неисправностей;
администрирование пользователей;
администрирование ресурсов;
управление безопасностью доступа к системе;
формирование статистических данных.

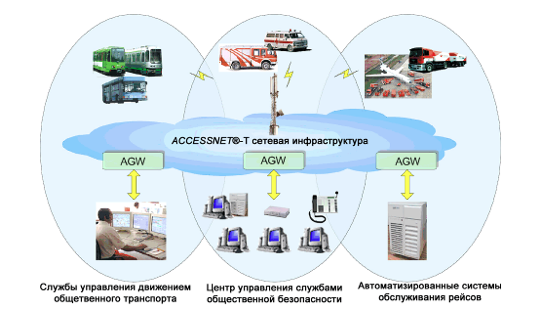

Шлюз приложений AGW
У заказчиков часто возникает необходимость встраивания радиосистемы в общий комплекс функционирования предприятия для работы с базами данных, телеметрии, диспетчерских приложений и т.д. Для этого ACCESSNET-T имеет специальный программный модуль AGW. AGW использует IP интерфейс и открытый набор команд. При помощи команд приложения пользователя получают полный доступ к сервисам системы. Такой интерфейс обладает следующими достоинствами:
полностью базирующийся на IP интерфейс (Ethernet, TCP/IP);
все голосовые приложения и приложения данных используют только один интерфейс;
простой и полный доступ к сервисам и службам системы;
независимая операционная система и IT платформа приложений;
поддерживает одновременную работу нескольких приложений;
надежная защита от прослушивания и механизмы обнаружения неавторизованного доступа и иных воздействий.
Элементы сети
Система ACCESSNET®-T IP как с Централизованной, так и с Децентрализованной структурой строится на основе типовых сетевых элементов и модулей.
