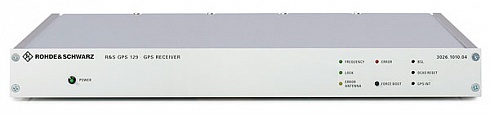

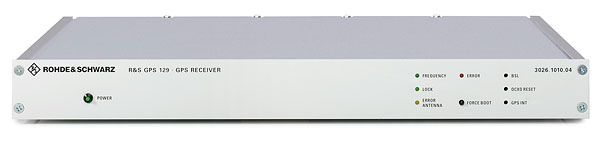

Приемник сигналов GPS R&S®GPS129

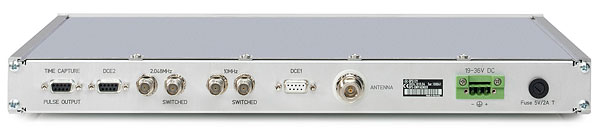

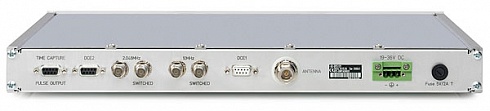

Модель R&S® GPS129 состоит из GPS-приемника и генератор частоты со спутниковым управлением вместе с блоком питания, все в 19-дюймовом устройстве, монтируемом в стойку и готовом к эксплуатации. Поставляется с источником переменного или постоянного тока. Доступ к интерфейсам и входным/выходным сигналам R&S® GPS129 осуществляется через разъемы на задней панели.

Глобальная система определения местоположения (GPS) - это спутниковая система радиоопределения, навигации, и переноса времени. GPS основывается на точном измерении времени распространения сигналов, передающихся от спутников к приемнику.

Модель R&S® GPS129 разработана для применения в таких случаях, когда обычный радиогенератор частоты не может удовлетворить растущие требования к точности. Высокая точность 24 часа в сутки по всему миру является главной особенностью этого устройства, принимающего данные со спутников глобальной системы определения местоположения.

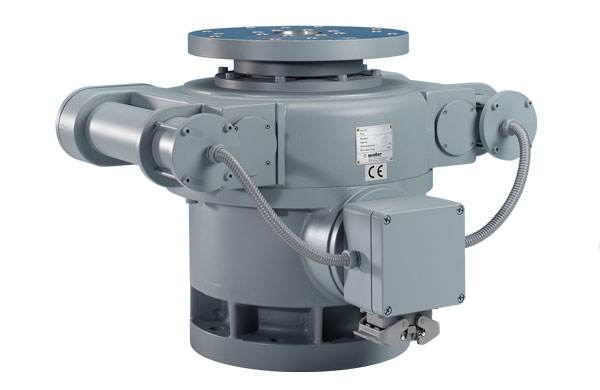

Устройства управления антеннами R&S® GB127x представляют собой рациональное и гибкое решение для стационарного и мобильного применения.

Семейство универсальных устройств управления антеннами R&S® GB127x включает базовые модели R&S® GB127S и R&S® GB127M, а также модели R&S® GB127MU, R&S® RD127, R&S® ZS129A2, R&S® ZS129A5 и R&S® ZS127Z1 для расширенных возможностей.

Модели R&S® ZS129A2, R&S® ZS129A5 и R&S® ZS127Z1 описаны в технических данных к переключателям R&S® ZS129x.

Современные технологии требуют мобильные и транспортабельные решения для расширения диапазона стационарных станций мониторинга. Для установления связи между этими удаленными станциями лучшим решением зачастую является GSM-связь. Устройство связи GSM R&S® GC128 компании Rohde & Schwarz является идеальным решением для беспроводной связи на основе протокола TCP/IP между мониторинговыми или радиоизмерительными станциями.

GPS приемник R&S® GPS129 разработан для того, чтобы обеспечить пользователя высокоточными данными о времени и местоположении. Когда речь идет о пеленгации и локации радиопередатчиков, должно быть известно точное положение пеленгаторной антенны, чтобы рассчитать местоположение цели из пеленгов и местоположения двух или нескольких пеленгаторов. Модель R&S® GPS129 выдает информацию о положении по данным GPS через последовательный интерфейс.
Кроме того, R&S® GPS129 имеет высокоточные выходы на частоты 2,048 МГц и 10 МГц для повышения частотной точности приемников, если приемник оснащен входом опорной частоты.

• GPS-приемник и генератор опорной частоты, объединенные в одно устройство
• Высокая точность благодаря использованию GPS
• Компактность: Имеет размер под 19-дюймовую стойку и высоту всего в одну единицу, что позволяет монтировать прибор в системную стойку
• Подходит для стационарного, передвижного и мобильного применения
• Поставляется с источником переменного или постоянного тока
• Работа при дистанционном управлении для оптимальной интеграции в системы мониторинга, особенно в систему мониторинга и управления спектром частот R&S® ARGUS-IT или систему измерения покрытия R&S® ARGUS-FMTV

• Высокоточный привод
• Очень быстрый ввод в эксплуатацию
• Высокая эффективность
• Фактически постоянная смазка
• Не требует обслуживания
• Компактность

Интерфейсы

Общие характеристики

Модель R&S® GC128 используется преимущественно для соединения транспортабельных систем мониторинга с районными и/или центральной станцией управления. В стандартных установках устройство подключается к роутеру. Вся информация, необходимая для соединения (например, IP-адрес, номер телефона), включена в конфигурации роутера. Если управляющий контроллер запрашивает соединение для передачи данных, роутер автоматически устанавливает соединение через R&S® GC128. Чтобы минимизировать расходы на связь, соединение автоматически прерывается по истечении заданного пользователем времени, в течение которого передача данных не производится. Для управления необходимо стандартное сетевое оборудование. Предпочтительно использование аналоговых или ISDN модемов (V.110). Естественно, также можно использовать R&S® GC128. Если требуется скорость передачи данных выше, чем 9,6 кбит/с, можно подключить еще один или два GSM-модуля для передачи данных (опция R&S® GC128D). Для каждого модуля нужна своя SIM-карта и антенна. Поскольку многоканальная связь накладывает некоторые ограничения на управление данными, при подключении новых дополнительных модулей скорость передачи данных существенно не увеличится. Каждый модуль присоединяется к роутеру с помощью интерфейсов от DATA CHANNEL1 до DATA CHANNEL3. Таким образом, роутер должен иметь соответствующее число последовательных интерфейсов.
Если устройство R&S® GC128 оснащено аудио-модулем и гарнитурой, с его помощью можно осуществлять телефонные звонки. Если оборудование для связи нужно переносить в контейнере, модель R&S® GC128 может быть интегрирована в транспортабельную систему связи R&S® TMS-C. Система R&S® TMS-C может быть дополнительно оснащена роутером и модемом для аналоговых линий PSTN и/или линии ISDN. Более того, можно установить GPS-приемник R&S® GPS129, чтобы обеспечить точное определение местоположения и опорной частоты. Более подробную информацию см. в технических данных (PD 0758.2419.32) для системы R&S® TMS-C.

Стандартный комплект поставки включает инструмент конфигурирования, который может быть установлен на управляющий контроллер. Соединение с R&S® GC128 может быть установлено через интерфейсы RS-232-C или USB.
С помощью этого инструмента оператор может определять и изменять установки соединения для установленных GSM-модулей. С модулем передачи аудиоданных также можно делать телефонные звонки, просто набрав номер телефона.
Более того, модули можно активировать или деактивировать, вводя соответствующие PIN-коды. Инструмент отображает статус соединения, провайдер и уровень входного сигнала, что особенно полезно при установке соединения.
Для обеспечения уровня исправления ошибок, достаточного для безопасной и надежной передачи данных, протокол RLP должен быть обязательно доступен в сети GSM.
R&S® GC128 был специально разработан для интеграции удаленных радиоизмерительных станций, работающих с программным обеспечением для радиомониторинга R&S® ARGUS или R&S® RAMON, в крупные национальные сети. Благодаря его универсальной конструкции данный прибор является идеальным средством для общего беспроводного обмена данными между компьютерными сетями.
