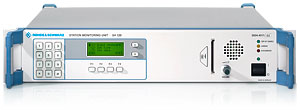

Блок контроля станции R&S®SA129

Описание

Контроль удаленных станций

Характеристики

Информация для заказа

Назначение	Тип	№ заказа

Основная единица
Блок контроля станции Контроль удаленных станций	R&S®SA129	3024.4011.02
Дополнительные устройства
Набор датчиков для R&S®SA129	R&S®SA129-S	3024.4263.02
Дополнительно
Телефонный фильтр	R&S®SA129Z2	3023.1519.02

Обзор

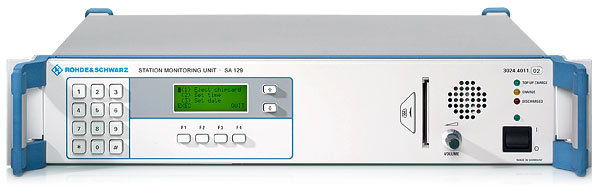

Блок контроля станций R&S® SA129 предлагает обширные возможности для контроля удаленных станций.
Система контроля станций состоит из одного блока R&S® SA129 (который действует в качестве индикатора состояния и пульта удаленного управления) на станции управления и одного блока R&S® SA129 для каждой удаленной станции.
Блок R&S® SA129 на удаленной станции анализирует работу подключенных датчиков и выполняет команды удаленного управления, полученные от R&S® SA129 на станции управления. Доступны различные датчики для контроля, к примеру, открывания окон или дверей, определения температуры, относительной влажности, наличия дыма и электропитания. Если блок R&S® SA129 обнаруживает изменение состояния датчика, он направляет сообщение на блок R&S® SA129 станции управления, где статус отображается на LCD-дисплее. Кроме того, статус может быть выведен на принтер и/или визуальный и/или звуковой сигнал может быть установлен.
В другом виде применения R&S® SA129 используется для перезапуска удаленной системы путем отключения питания, при этом управляющий контроллер отключается с помощью ИБП для предотвращения потери данных.
Блок контроля станции R&S® SA129 поставляется в двух версиях:

R&S® SA129 для связи через линии PSTN, и
R&S® SA129C и R&S® SA129R для связи через LAN

Примечание: Для удобства чтения на этом сайте мы описываем обе модели R&S® SA129. Особенности, характерные только для R&S® SA129C/R, упоминаются особо. Для получения информации относительно особых средств связи всегда обращайтесь только к соответствующей модели.

Общее

Информация для заказа

Назначение	Тип	№ заказа

Основная единица
Блок контроля станции Контроль удаленных станций	R&S®SA129	3024.4011.02
Дополнительные устройства
Набор датчиков для R&S®SA129	R&S®SA129-S	3024.4263.02
Дополнительно
Телефонный фильтр	R&S®SA129Z2	3023.1519.02

Описание

Обширные возможности по контролю удаленных станций
Различные контрольные датчики, например, для открывания окон или дверей, определения температуры, относительной влажности, наличия дыма и электропитания.
Перезапуск удаленной системы
Хорошо зарекомендовало себя в различных системах
Компактность
Экономически эффективное применение

Поддерживаемые устройства

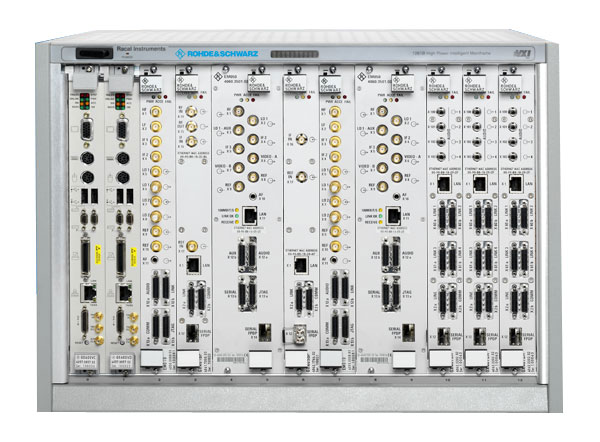

R&S®AMMOS® GX425 может использоваться в качестве автономной системы записи цифровых данных (TCP/IP) любого типа. Система R&S® GX425 прекрасно подходит для записи узкополосных и широкополосных ПЧ сигналов R&S® AMMOS® R&S®AMMOS® GX400 с ВЧ VXI приемника R&S®EM010, цифрового широкополосного ОВЧ/УВЧ VXI приемника R&S® EM050, широкополосной (20 МГц) ВЧ VXI платы АЦП R&S® GX401BP и широкополосной (20 МГц) ОВЧ/УВЧ VXI платы АЦП R&S® GX405BP.
R&S®GX425 также может использоваться в сочетании с ресиверами R&S®EM510, R&S®EM550, R&S®ESMD и пеленгаторами R&S®DDF0xA/E для записи цифровых ПЧ-сигналов.

Свойство

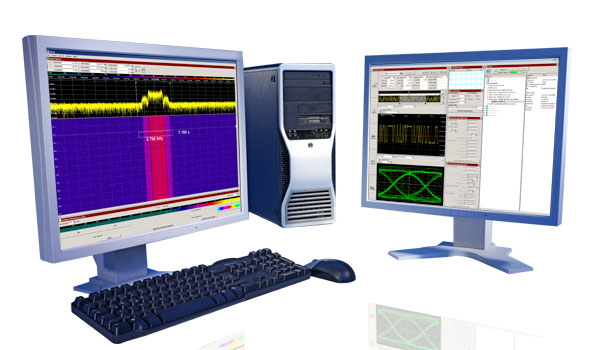

Управление всеми функциями анализа с помощью графического пользовательского интерфейса

На спектральной диаграмме показан весь образец сигнала
Анализ временных характеристик выбранных передач
Управление этапами обработки R&S®AMMOS® GX410 AMLAB, зависящее от конкретных условий (захват сигнала, индикаторы, демодуляторы, декодеры и т.д.)
Отображение всех образцов сигналов и результатов анализа с помощью центра навигации

Захват сигнала

Цифровые ПЧ-данные в ПЧ-формате R&S®AMMOS®, предоставляемые различными ресиверами и пеленгаторами компании Rohde & Schwarz или системой записи/воспроизведения R&S®AMMOS® GX425 AMREC
Цифровые ПЧ-данные приемников других компаний
Файлы формата WAV, импортированные, к примеру, с файлового сервера
Онлайн ПЧ-данные (снимок), предоставляемые, к примеру, группой датчиков R&S®AMMOS® GX400

Представление данных в виде спектральной диаграммы

Широкий выбор различных типов разрешений и функций окна
Выбор нужных передач

Автоматическое обнаружение сигнала

Ускорение исследования образцов широкополосных сигналов
Обнаруженные эмиссии появляются в таблице и подсвечиваются на спектрограмме

Автоматическое измерение/классификация сигналов фиксированной частоты

Имеется эффективный модуль классификации R&S®AMMOS®
Анализ сегментации и модуляции
Обширный выбор демодуляторов и декодеров

Анализ модуляции вручную

Глубокий анализ модуляции с курсорами измерений в масштабируемой спектрограмме
Измерения вручную и автоматически

Анализ краткосрочных сигналов

Алгоритм автоматического обнаружения
Поиск различных типов передатчиков в пределах комплексного сценария

Анализ битовых потоков (для получения более подробной информации см. R&S®CA250)

Битовый поток отображается несколькими способами
Широкий выбор функций анализа битовых потоков
Кодировка информации, канала и источника
Эффективный инструмент в области идентификации кодов

Конфигурация системы

Используется как автономная система
Используется вместе с системой автоматической обработки R&S®AMMOS®
Дополнительная плата АЦП
Интерфейс аналогового ПЧ-выхода

Характеристики

Untitled Document

Программное обеспечение R&S®AMMOS® GX425: компонент записи/воспроизведения для перехвата сигналов

Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
250 кГц	10 минут на 1 Гб свободного места на диске
20 кГц	50 минут на 1 Гб свободного места на диске
Параллельная запись/воспроизведение
Полоса 250 кГц	10
Полоса 20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	ограничивается свободным пространством на диске (дисках)
Интерфейс управления	Gigabit Ethernet
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Рекомендуемые ПК
Операционная система	Windows XP
ЦП (минимум)	Intel Core™ 2 Duo E4500 (2,20 ГГц) или аналогичный
Память (минимум)	2 Гб
Емкость жесткого диска (минимум)	150 Мб (для установки R&S®AMMOS® GX425) и 2 Гб для записываемых данных
Интерфейс для ввода/вывода цифровых ПЧ-данных с/на приемник	Gigabit Ethernet
Файловая система	NTFS
Максимальные возможности записи в зависимости от свободного места на диске и записываемого диапазона
2 Гб
Полоса 250 кГц	20 мин.
Полоса 20 кГц	100 мин.
240 Гб
Полоса 250 кГц	40 часов
Полоса 20 кГц	200 часов
1200 Гб
Полоса 250 кГц	200 часов
Полоса 20 кГц	1000 часов
Дисковое устройство R&S®AMMOS® GX425DS (вариант для стационарного применения)
Макс. поддерживаемая общая скорость передачи данных 1)	100 Мб/с 2)
Макс. объем жесткого диска	2500 Гб
Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
20 МГц	5,2 часа
10 МГц	10,4 часа
5 МГц	20,8 часа
4 МГц	26 часов
1 МГц	104 часа
250 кГц	416 часов
20 кГц	2080 часов
Параллельная запись/воспроизведение
1 МГц - 20 МГц	1
250 кГц	10
20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	2500 Гб
Интерфейс управления	Gigabit Ethernet
Доступные интерфейсы данных	RJ-45 Gigabit Ethernet, оптические интерфейсы SFP, FPDP/последовательный интерфейс в соответствии с VITA 17.1 (если установлен R&S®AMMOS® GX425FP)
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Протокол данных	FPDP/последовательный интерфейс (если установлен R&S®AMMOS® GX425FP), TCP/IP
Общие характеристики
Данные об условиях эксплуатации
Рабочий температурный диапазон	от +10 °C до +35 °C
Допустимая температура хранения	от –40 °C до +70 °C
Ударная нагрузка	- в рабочем состоянии: 2 g, 11 мс, полусинусоидальная амплитуда, 100 ударов в каждом направлении, по каждой из трех осей - в нерабочем состоянии: 25 g, 170 дюймов/с ?В, трапециевидная амплитуда, три удара в каждом направлении, по каждой из трех осей
Вибрации	в нерабочем состоянии: все три оси, 2.2 g ср. кв, 10 мин. по каждой оси
Влажность	в нерабочем состоянии: 50 % - 90 %, без конденсата с максимальной температурой по мокрому термометру +28 °C (в температурном диапазоне от +25 °C до +35 °C)
Рабочая высота	0 м - 900 м при макс. температуре +35 °C; максимальная температура окружающей среды снижается на +1 °C на каждые следующие 300 м после 900 м
Электропитание	номинальное, 100 В до 240 В переменного тока, 50 Гц - 60 Гц
Энергопотребление	макс. 600 Вт
Масса	15 кг (33,07 фунтов)
Тип шасси	87.6 мм × 435,3 мм × 508,0 мм (В × Ш × Д) , 3 ГУ (3.44 дюймов × 17.18 дюймов × 20.00 дюймов)
EMC/VDE	знак CE, соответствует 89/336/EEC, EN 55022, класс A, EN 61000-3-2, EN 61000-3-3, EN 55024

Документы

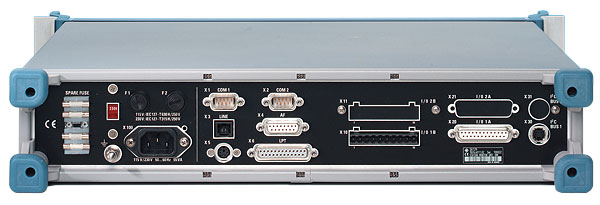

12624_sa129_rear46e90b7e0a38f
