Записывающий компонент для узкополосного/широкополосного перехвата R&S®AMMOS®GX425

Описание

R&S®AMMOS® (автоматический модульный мониторинг сигналов)

Характеристики

Описание

R&S®AMMOS® GX425 является уникальной системой для записи/воспроизведения цифровых ПЧ-данных. В сочетании с приемниками и пеленгаторами Rohde & Schwarz и системой R&S®AMMOS® она предназначена для сбора ПЧ-данных в процессе узкополосного/широкополосного перехвата.

Предназначена для обработки сигналов до 20 МГц
Эффективно работает с модульными системами семейства R&S®AMMOS®GX400, особенно подходит для обработки ПЧ-данных R&S®AMMOS®GX400
Для обеспечения максимальной производительности дополнительное дисковое устройство R&S®AMMOS® GX425DS базируется на специальном RAID. Дисковое устройство R&S®AMMOS® GX425DS помещается в 19-дюймовую стойку
Емкость R&S®AMMOS® GX425DS: 2500 Гб (например, для 2080 часов записи на 20 кГц)
Управляется системой «Общая архитектура брокера объектных запросов» (CORBA®) через Gigabit Ethernet
Импорт/экспорт записей через Gigabit Ethernet и FTP
Записи могут создаваться в циклическом режиме для безостановочной записи/воспроизведения

Поддерживаемые устройства

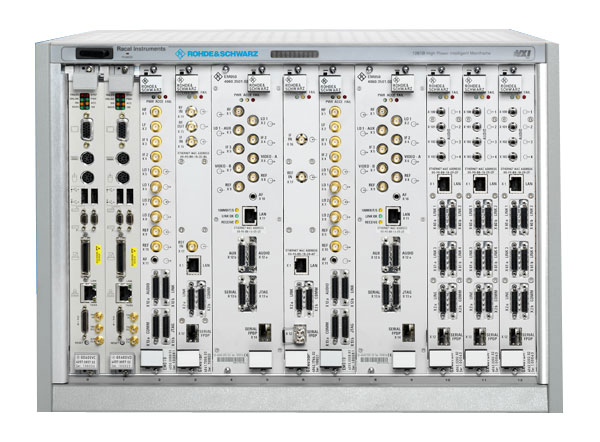

R&S®AMMOS® GX425 может использоваться в качестве автономной системы записи цифровых данных (TCP/IP) любого типа. Система R&S® GX425 прекрасно подходит для записи узкополосных и широкополосных ПЧ сигналов R&S® AMMOS® R&S®AMMOS® GX400 с ВЧ VXI приемника R&S®EM010, цифрового широкополосного ОВЧ/УВЧ VXI приемника R&S® EM050, широкополосной (20 МГц) ВЧ VXI платы АЦП R&S® GX401BP и широкополосной (20 МГц) ОВЧ/УВЧ VXI платы АЦП R&S® GX405BP.
R&S®GX425 также может использоваться в сочетании с ресиверами R&S®EM510, R&S®EM550, R&S®ESMD и пеленгаторами R&S®DDF0xA/E для записи цифровых ПЧ-сигналов.

Свойство

Параллельная запись до 20 сигналов

Если R&S®AMMOS® GX425 используется в сочетании с R&S®AMMOS® GX400, параллельно могут записываться/воспроизводиться до 20 сигналов на 20 кГц или до 10 сигналов на 250 кГц. Если система R&S®AMMOS® GX425 установлена на дисковое устройство R&S®AMMOS® GX425DS вместе с портом передачи данных передней панели R&S®AMMOS® GX425FP, может записываться/воспроизводиться сигнал с полосой от 1 МГц до 20 МГц
Для обеспечения максимальной производительности дополнительному дисковому устройству R&S®AMMOS® GX425DS требуется специальный RAID. Дисковое устройство R&S®AMMOS® GX425DS помещается в 19-дюймовую стойку

Большой выбор опций для записи и воспроизведения

Потоки цифровых данных могут записываться на ПК и воспроизводиться с ПК через
- Gigabit Ethernet
- Оптический порт на передней панели (FPDP) в соответствии с соединением VITA 17.1 (дополнительно)
Емкость диска ограничена только свободным местом на жестком диске (дисках) ПК.

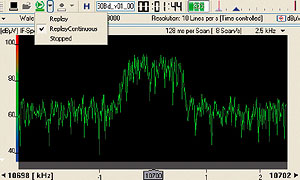

Есть возможность конфигурирования начальной и конечной точки воспроизведения. Запись может повторяться от 1 до n раз (циклический режим)
Первый встроенный тест (BITE) и проверка на согласованность проводятся при включенном питании. Оборудование для проверки времени работы (BITE) контролирует работу R&S®AMMOS® GX425

Регулируемые интерфейсы

Система управляется интерфейсом CORBA® через Gigabit Ethernet
Ошибки фиксируются в журнале событий, и сообщения о них передаются через интерфейс CORBA®
Возможен экспорт и импорт записей через FTP

Полный контроль записей

Все записи в ПЧ-формате R&S®AMMOS® индексируются системой R&S®AMMOS® GX425. Записанный поток данных анализируется путем установки отношений отклонений файла записи, временных меток, скорости сэмпла, средней частоты и диапазона частот записи. Результат анализа сохраняется в базе данных и может быть запрошен через интерфейс CORBA®
Дальнейшее управление базой данных осуществляется путем добавления комментариев к любой позиции записи.
Функция сохранения истории упрощает создание комментариев для записей по отношению к временным меткам.
Можно создать список всех записей в подсистеме хранения данных
Записи можно удалять
Можно установить защиту данных от записи
Можно проверять состояние подсистемы хранения данных (свободное и используемое место на диске)
Можно запустить полное удаление всех записей

Характеристики

Untitled Document

Программное обеспечение R&S®AMMOS® GX425: компонент записи/воспроизведения для перехвата сигналов

Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
250 кГц	10 минут на 1 Гб свободного места на диске
20 кГц	50 минут на 1 Гб свободного места на диске
Параллельная запись/воспроизведение
Полоса 250 кГц	10
Полоса 20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	ограничивается свободным пространством на диске (дисках)
Интерфейс управления	Gigabit Ethernet
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Рекомендуемые ПК
Операционная система	Windows XP
ЦП (минимум)	Intel Core™ 2 Duo E4500 (2,20 ГГц) или аналогичный
Память (минимум)	2 Гб
Емкость жесткого диска (минимум)	150 Мб (для установки R&S®AMMOS® GX425) и 2 Гб для записываемых данных
Интерфейс для ввода/вывода цифровых ПЧ-данных с/на приемник	Gigabit Ethernet
Файловая система	NTFS
Максимальные возможности записи в зависимости от свободного места на диске и записываемого диапазона
2 Гб
Полоса 250 кГц	20 мин.
Полоса 20 кГц	100 мин.
240 Гб
Полоса 250 кГц	40 часов
Полоса 20 кГц	200 часов
1200 Гб
Полоса 250 кГц	200 часов
Полоса 20 кГц	1000 часов
Дисковое устройство R&S®AMMOS® GX425DS (вариант для стационарного применения)
Макс. поддерживаемая общая скорость передачи данных 1)	100 Мб/с 2)
Макс. объем жесткого диска	2500 Гб
Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
20 МГц	5,2 часа
10 МГц	10,4 часа
5 МГц	20,8 часа
4 МГц	26 часов
1 МГц	104 часа
250 кГц	416 часов
20 кГц	2080 часов
Параллельная запись/воспроизведение
1 МГц - 20 МГц	1
250 кГц	10
20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	2500 Гб
Интерфейс управления	Gigabit Ethernet
Доступные интерфейсы данных	RJ-45 Gigabit Ethernet, оптические интерфейсы SFP, FPDP/последовательный интерфейс в соответствии с VITA 17.1 (если установлен R&S®AMMOS® GX425FP)
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Протокол данных	FPDP/последовательный интерфейс (если установлен R&S®AMMOS® GX425FP), TCP/IP
Общие характеристики
Данные об условиях эксплуатации
Рабочий температурный диапазон	от +10 °C до +35 °C
Допустимая температура хранения	от –40 °C до +70 °C
Ударная нагрузка	- в рабочем состоянии: 2 g, 11 мс, полусинусоидальная амплитуда, 100 ударов в каждом направлении, по каждой из трех осей - в нерабочем состоянии: 25 g, 170 дюймов/с ?В, трапециевидная амплитуда, три удара в каждом направлении, по каждой из трех осей
Вибрации	в нерабочем состоянии: все три оси, 2.2 g ср. кв, 10 мин. по каждой оси
Влажность	в нерабочем состоянии: 50 % - 90 %, без конденсата с максимальной температурой по мокрому термометру +28 °C (в температурном диапазоне от +25 °C до +35 °C)
Рабочая высота	0 м - 900 м при макс. температуре +35 °C; максимальная температура окружающей среды снижается на +1 °C на каждые следующие 300 м после 900 м
Электропитание	номинальное, 100 В до 240 В переменного тока, 50 Гц - 60 Гц
Энергопотребление	макс. 600 Вт
Масса	15 кг (33,07 фунтов)
Тип шасси	87.6 мм × 435,3 мм × 508,0 мм (В × Ш × Д) , 3 ГУ (3.44 дюймов × 17.18 дюймов × 20.00 дюймов)
EMC/VDE	знак CE, соответствует 89/336/EEC, EN 55022, класс A, EN 61000-3-2, EN 61000-3-3, EN 55024
