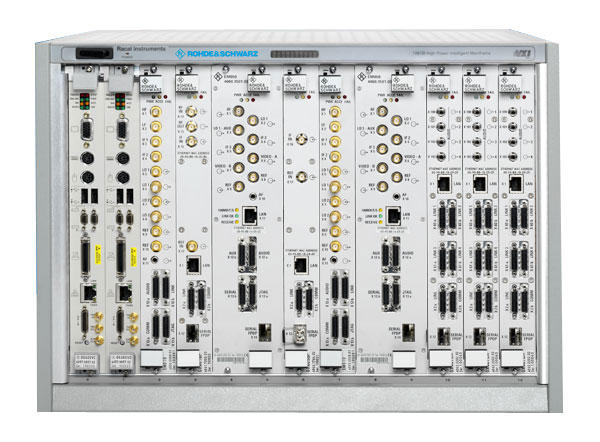

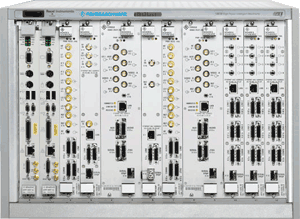

Решение для мониторинга на базе VXI R&S®AMMOS®GX400

Описание

R&S®AMMOS® (автоматический модульный мониторинг сигналов)

Характеристики

Информация для заказа

Назначение		Тип

Основная единица
Решение для мониторинга на базе VXI R&S®AMMOS® (автоматический модульный мониторинг сигналов)		R&S®AMMOS® GX400
Дополнительные устройства
ВЧ VXI приемник Эффективное и многофункциональное решение для систем радиомониторинга		R&S®EM010
Цифровой широкополосный ОВЧ/УВЧ VXI приемник		R&S®EM050
Плата DDC/DSP		R&S®AMMOS® GX401EM
Широкополосная ВЧ ADC VXI плата		R&S®AMMOS® GX401BP
Широкополосная ОВЧ/УВЧ ADC VXI плата		R&S®AMMOS® GX405BP

Описание

Решение R&S®AMMOS® GX400 разработано для обнаружения, мониторинга и анализа сигналов радиосвязи в ВЧ и ОВЧ/УВЧ диапазонах.

Контроль ВЧ и ОВЧ/УВЧ приемников в режимах фиксированной частоты (FFM) и сканирования. Поддерживаются ПЧ-спектр в реальном времени и запись/воспроизведение сигналов ПЧ в R&S®AMMOS® GX425 AMREC
Классификация и демодуляция/декодирование ВЧ-сигналов
Классификация и демодуляция/декодирование ОВЧ и УВЧ сигналов
Контроль ВЧ, ОВЧ и УВЧ приемников в пошаговом режиме и режиме фиксированной частоты (FFM). Поддерживаются широкополосный спектр частот в реальном времени и запись/воспроизведение широкополосных сигналов ПЧ в R&S®AMMOS® GX425 AMREC Имеется функция масштабирования для отображения широкополосного спектра частот с разрешением до 1 Гц
Автоматическое обнаружение сигналов с фиксированной частотой и кратковременных (пакетных) сигналов для мониторинга и наблюдения
R&S®AMMOS® GX425 управляется системой CORBA® 1) через Ethernet.

Разработка ВЧ-декодеров в R&S®AMMOS® GX400

Система R&S®AMMOS® GX400ID – это законченная среда разработки, которую клиенты могут использовать для разработки и тестирования собственных модулей ВЧ-декодеров. Новые декодеры загружаются в группы датчиков R&S®AMMOS® путем обновления ПО.

Поддерживаемые устройства

R&S®AMMOS® GX425 может использоваться в качестве автономной системы записи цифровых данных (TCP/IP) любого типа. Система R&S® GX425 прекрасно подходит для записи узкополосных и широкополосных ПЧ сигналов R&S® AMMOS® R&S®AMMOS® GX400 с ВЧ VXI приемника R&S®EM010, цифрового широкополосного ОВЧ/УВЧ VXI приемника R&S® EM050, широкополосной (20 МГц) ВЧ VXI платы АЦП R&S® GX401BP и широкополосной (20 МГц) ОВЧ/УВЧ VXI платы АЦП R&S® GX405BP.
R&S®GX425 также может использоваться в сочетании с ресиверами R&S®EM510, R&S®EM550, R&S®ESMD и пеленгаторами R&S®DDF0xA/E для записи цифровых ПЧ-сигналов.

Свойство

Контроль ВЧ и ОВЧ/УВЧ приемников

Контроль ВЧ и ОВЧ/УВЧ приемников в режимах фиксированной частоты (FFM) и сканирования. Поддерживаются ПЧ-спектр в реальном времени и запись/воспроизведение сигналов ПЧ в записывающем компоненте системы R&S®AMMOS® GX425 AMREC для узкополосного/широкополосного перехвата

Классификация и демодуляция/декодирование ВЧ-сигналов

Автоматическая классификация ВЧ систем радиосвязи. Результаты классификации используются для автоматической настройки модуля демодуляции/декодирования. Все параметры можно также устанавливать вручную.

Классификация и демодуляция/декодирование ОВЧ и УВЧ сигналов

Автоматическая классификация ОВЧ/УВЧ систем радиосвязи. Результаты классификации используются для автоматической настройки модуля демодуляции/декодирования. Все параметры можно также устанавливать вручную.

Контроль ВЧ и ОВЧ/УВЧ широкополосных приемников

Контроль ВЧ и ОВЧ/УВЧ приемников в пошаговом режиме и режиме фиксированной частоты (FFM). Поддерживаются широкополосный спектр частот в реальном времени и запись/воспроизведение широкополосных сигналов ПЧ в R&S®AMMOS® GX425 AMREC Имеется функция масштабирования для отображения широкополосного спектра частот с разрешением до 1 Гц

Автоматическое обнаружение сигналов с фиксированной частотой для мониторинга и наблюдения

Многократное сканирование полосы частот широкополосного тюнера в реальном времени (ширина полосы в ВЧ и ОВЧ/УВЧ диапазоне до 20 МГц) для обнаружения постоянных эмиссий с фиксированной частотой на основании их значений энергии спектрального сигнала.
Результаты отображаются в списке. С помощью дополнительных единиц классификации и пеленгатора тип сигнала и направление/положение источника добавляются автоматически.

Автоматическое обнаружение сигналов с фиксированной частотой и кратковременных (пакетных) сигналов для мониторинга и наблюдения

Многократная обработка отображения состояния широкополосного тюнера в реальном времени (ширина полосы в ВЧ и ОВЧ/УВЧ диапазоне до 20 МГц) для обнаружения таких систем с низкой вероятностью перехвата (LPI), как пакетных передач и сигналов со скачкообразной перестройкой частоты, на основании их значений энергии спектрального сигнала и технических параметров.
Результаты отображаются в виде статистической гистограммы и используются для повторной идентификации цели путем их сравнения с характеристиками цели.

Характеристики

Untitled Document

Программное обеспечение R&S®AMMOS® GX425: компонент записи/воспроизведения для перехвата сигналов

Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
250 кГц	10 минут на 1 Гб свободного места на диске
20 кГц	50 минут на 1 Гб свободного места на диске
Параллельная запись/воспроизведение
Полоса 250 кГц	10
Полоса 20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	ограничивается свободным пространством на диске (дисках)
Интерфейс управления	Gigabit Ethernet
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Рекомендуемые ПК
Операционная система	Windows XP
ЦП (минимум)	Intel Core™ 2 Duo E4500 (2,20 ГГц) или аналогичный
Память (минимум)	2 Гб
Емкость жесткого диска (минимум)	150 Мб (для установки R&S®AMMOS® GX425) и 2 Гб для записываемых данных
Интерфейс для ввода/вывода цифровых ПЧ-данных с/на приемник	Gigabit Ethernet
Файловая система	NTFS
Максимальные возможности записи в зависимости от свободного места на диске и записываемого диапазона
2 Гб
Полоса 250 кГц	20 мин.
Полоса 20 кГц	100 мин.
240 Гб
Полоса 250 кГц	40 часов
Полоса 20 кГц	200 часов
1200 Гб
Полоса 250 кГц	200 часов
Полоса 20 кГц	1000 часов
Дисковое устройство R&S®AMMOS® GX425DS (вариант для стационарного применения)
Макс. поддерживаемая общая скорость передачи данных 1)	100 Мб/с 2)
Макс. объем жесткого диска	2500 Гб
Возможности записи цифровых ПЧ-данных (в ПЧ-формате R&S®AMMOS®)
Полоса частот
20 МГц	5,2 часа
10 МГц	10,4 часа
5 МГц	20,8 часа
4 МГц	26 часов
1 МГц	104 часа
250 кГц	416 часов
20 кГц	2080 часов
Параллельная запись/воспроизведение
1 МГц - 20 МГц	1
250 кГц	10
20 кГц	20
Циклический режим
Мин. размер	1 Мб
Макс. размер	2500 Гб
Интерфейс управления	Gigabit Ethernet
Доступные интерфейсы данных	RJ-45 Gigabit Ethernet, оптические интерфейсы SFP, FPDP/последовательный интерфейс в соответствии с VITA 17.1 (если установлен R&S®AMMOS® GX425FP)
Протокол управления	«общая архитектура брокера объектных запросов» (CORBA®)
Протокол данных	FPDP/последовательный интерфейс (если установлен R&S®AMMOS® GX425FP), TCP/IP
Общие характеристики
Данные об условиях эксплуатации
Рабочий температурный диапазон	от +10 °C до +35 °C
Допустимая температура хранения	от –40 °C до +70 °C
Ударная нагрузка	- в рабочем состоянии: 2 g, 11 мс, полусинусоидальная амплитуда, 100 ударов в каждом направлении, по каждой из трех осей - в нерабочем состоянии: 25 g, 170 дюймов/с ?В, трапециевидная амплитуда, три удара в каждом направлении, по каждой из трех осей
Вибрации	в нерабочем состоянии: все три оси, 2.2 g ср. кв, 10 мин. по каждой оси
Влажность	в нерабочем состоянии: 50 % - 90 %, без конденсата с максимальной температурой по мокрому термометру +28 °C (в температурном диапазоне от +25 °C до +35 °C)
Рабочая высота	0 м - 900 м при макс. температуре +35 °C; максимальная температура окружающей среды снижается на +1 °C на каждые следующие 300 м после 900 м
Электропитание	номинальное, 100 В до 240 В переменного тока, 50 Гц - 60 Гц
Энергопотребление	макс. 600 Вт
Масса	15 кг (33,07 фунтов)
Тип шасси	87.6 мм × 435,3 мм × 508,0 мм (В × Ш × Д) , 3 ГУ (3.44 дюймов × 17.18 дюймов × 20.00 дюймов)
EMC/VDE	знак CE, соответствует 89/336/EEC, EN 55022, класс A, EN 61000-3-2, EN 61000-3-3, EN 55024
