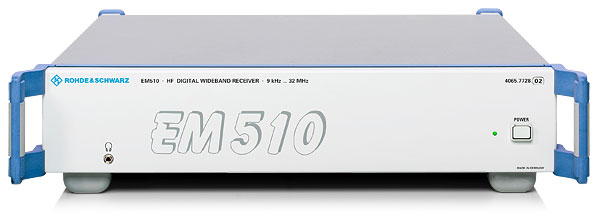

R&S®EM510 цифровой широкополосный приемник реального времени КВ диапазона

При применении, включающем в себя мониторинг эмиссий, обнаружение помех и миниатюрных передатчиков или при применении в качестве передающего приемника, компактный цифровой ресивер R&S®EM100 обладает широким диапазоном функций, а также компактными размерами и низким энергопотреблением. Он представляет собой идеальное решение для систем с ограниченным бюджетом и сочетает рентабельность с техническими возможностями, обеспечивая достижение желаемых результатов. Данный прибор вместе с программным обеспечением R&S®AMMOS® GX430 образуют компактную приемную систему, работающую в широком диапазоне частот от 9 кГц до 7,5 ГГц.

Ресивер может работать с различными антеннами, такими как широкополосные всенаправленные антенны и направленные антенны.

Несмотря на компактные размеры, записывающий ресивер R&S®EM100 обеспечивает спектр функций, обычно доступных только при использовании высококлассного оборудования. Удачное соотношение цены и производительности делает систему незаменимым инструментом для выполнения всех видов радиомониторинга, в которых основным условием является удобство установки и экономия пространства.

Компактные размеры и небольшой вес делают R&S®EM100 идеальным для установки на транспортных средствах, воздушных судах (в качестве бортовой аппаратуры) и беспилотных летательных средствах (БЛА).

Автоматическая пеленгация сигналов
Установка опции R&S®EM100-DF превращает приемник в полнофункциональный цифровой одноканальный пеленгатор радиосигналов. Патентованные компанией Rohde&Schwarz одноканальные пеленгаторы на основе методов корреляционного интерферомерта и Ватсона-Ватта обеспечивают высокую точность измерений и низкую зависимость результатов от переотражений, сопоставимые с многоканальными пеленгаторами. Компактный портативный пеленгатор перекрывает диапазон частот от 20 МГц до 6 ГГц и может быть установлен на автомодиль любого класса. Применяемые пеленгаторные антенны R&S®ADD107, R&S®ADD207 имеют встроенный GPS приемник и электронный компас.

Цифровой широкополосный ВЧ ресивер R&S®EM510 идеально подходит для сканирования сигналов, мониторинга спектра в соответствии с рекомендациями ITU и служб исследования радиосвязи.

Модель R&S®EM510 оптимально приспособлена для того, чтобы соответствовать будущим требованиям технологий приема и анализа сигналов. Программное обеспечение приемника совместимо с приборами семейства EB200/ESMB/EM550, и поэтому может использоваться для улучшения существующих систем радиомониторинга.

Цифровой широкополосный ВЧ ресивер R&S®EM510 – современный приемник прямого усиления. Сигнал от антенны проходит предварительную выборку в фильтрах нижних/верхних частот и затем поступает непосредственно в АЦП. Такая концепция имеет целый ряд преимуществ:

• Высокая скорость сканирования
• Отсутствие зеркальных помех или промежуточных частот (нет смесителей или гетеродина)
• Отсутствие фазовых шумов гетеродина
• Прекрасные характеристики для применения в широкополосном диапазоне
• Отсутствие помех, вызванных гетеродином или смесителем
• Низкое энергопотребление при высокой линейности
• Значительное СВБР благодаря минимальному использованию критических компонентов

Высокая чувствительность и превосходное разрешение сигнала
Передовой метод цифровой обработки сигналов обеспечивает высокую чувствительность приемника и возможность мониторинга даже очень слабых сигналов без потери скорости обработки с выдающимися характеристиками разрешения сигналов.

Полихромный режим отображения для анализа импульсных сигналов
Цветовое кодирование и режим послесвечения спектра позволяют с одного взгляда оценить зашумленность спектра и наличие побочных излучений благодаря тому, что сигналы различной длительности при наложении различаются цветом.

В спектре ПЧ наблюдаемые сигналы отображаются с помощью цветового кодирования, определяемого длительностью нахождения в эфире. Градация идет от голубого для коротких импульсов до красного для постоянно присутствующих в спектре сигналов. В режиме отображения спектра ПЧ доступна функция наложения спектра.

Обзор широкого спектра частот без сканирования
R&S®EB510 имеет полосу анализа реального времени 30 МГц, что позволяет осуществлять мониторинг всего КВ диапазона частот и одновременную демодуляцию сигналов без использования режима сканирования.

Компактная система демодуляции и технического анализа сигналов
R&S®EB510 имеет возможность передачи данных на ПК в режиме реального времени. Применение ПО анализа R&S®GX430 позволяет осуществлять автоматическую демодуляцию и технический анализ сигналов. В данном режиме возможен анализ результатов в режиме реального времени, запись и воспроизведение данных полученной информации, формирование отчетов и последующая обработка.

Программное обеспечение R&S®GX430, устанавливаемое на внешнем ПК, и ПО передачи данных R&S®GX430IS позволяют измерять параметры цифровых и аналоговых сигналов на соответствие требованиям МСЭ (ITU-R SM.1600).

Опциональные возможности всестороннего анализа с R&S®EB510-IM
Измерение:
-частоты и отклонения частоты (ITU-R SM.377)
-напряженности поля (ITU-R SM.378)
-модуляции (ITU-R SM.328)
-занятости спектра (ITU-R SM.182/SM.328)
-ширины полосы пропускания (ITU-R SM.443)
-определение моно и стерео передатчиков

Работа с прибором в режиме удаленного доступа
При работе с в режиме удаленного доступа через LAN-интерфейс доступны все функции приемника, соответствующие режиму непосредственного доступа с передней панели. SCPI-коды команд управления прописаны в руководстве по эксплуатации прибора, что обеспечивает простоту интеграции приемника в существующие комплексы мониторинга.

В комплекте поставки приемника идет ПО R&S®EB510-Control, имеет простой и понятный интерфейс управления, стандартный для данного типа приборов и позволяет осуществлять запись сигналов и результатов измерений непосредственно на жесткий диск ПК.

Передающий ресивер в интегрированных системах

• Параллельная демодуляция нескольких узкополосных сигналов и одновременное сканирование широкополосного спектра

• Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
• Быстрое и эффективное устранение источников помех, например, в аэропортах

• Мониторинг большого числа радиослужб с использованием различных режимов сканирования

• Демодуляция сигналов бедствия для восстановления их содержимого

• Постоянный мониторинг аварийного канала при использовании в качестве передающего ресивера
• Обзор и анализ сигналов, включая их содержимое
• Автоматическое обнаружение и классификация сигналов неизвестной модуляции

• Предусмотрена возможность обнаружения жучков, к примеру, в помещениях для совещаний
• Мощные внешние передатчики подавляются в дифференциальном спектре, а слабые местные передатчики (например, работающий жучок) подсвечиваются
• Использование двух приемников R&S®EM100 в дифференциальном режиме с управлением через ПО R&S®ARGUS
• После того, как с помощью активной антенны R&S®HE700 обнаруживаются сигналы внутри или снаружи помещения для совещаний, система R&S®ARGUS производит сравнение

• Быстрое определение направления на источник излучения с высокой точностью результатов
• Встроенный GPS приемник/электронный компас для привязки к местности, картографического отображения и триангуляции результатов
• Компактные легкие пеленгаторные антенны, перекрывающие диапазон частот от 20 МГц до 6 ГГц

Высокая чувствительность ресивера и высокая четкость сигнала

• Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®PR100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
• Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера

Восстановление информации путем демодуляции

• Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников или встроенного громкоговорителя
• Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и сохраняются в приемнике или передаются через LAN
• Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430 компании Rohde & Schwarz

Обнаружение импульсных сигналов и радиолокационного излучения

• Модель R&S®PR100 может захватывать кратковременные импульсы, например, радиолокационное излучение
• Широкий ПЧ-диапазон приемника позволяет проводить анализ спектра этих краткосрочных импульсов

Приемник для радиомониторинга и мобильная память для хранения данных в одном устройстве

• Собранные данные сохраняются на SD-карте приемника, никакого дополнительного оборудования не требуется
• Впоследствии в режиме офлайн может проводиться анализ данных, записанных в процессе мониторинга

Эффективная работа с помощью дистанционного управления

• Модель R&S®PR100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
• Тем самым обеспечивается удаленная работа приемника, например, на необслуживаемых станциях

Удобная и понятная эксплуатация

• Простое меню и удобство эксплуатации помогают пользователям быстро осваиваться с работой устройства
• Принятые сигналы отображаются на цветном 6,5-дюймовом дисплее, что обеспечивает удобство анализа

Работа на аккумуляторах для мобильного использования

• Малая масса от 3,5 кг, включая аккумулятор
• Работает четыре часа на одном заряде аккумулятора

Надежная инвестиция в будущее

• Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
• Система R&S®PR100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего

Применение

Обнаружение помех и пеленгация в профессиональных радиосетях

• Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
• Быстрое и эффективное устранение источников помех, например, в аэропортах

Мониторинг пользовательских радиослужб

• Мониторинг большого числа радиослужб с использованием различных режимов сканирования
• Мониторинг радиопередач организаций в заданной полосе частот

Наведение на сигналы тревоги

• Пеленг источников сигналов тревоги с помощью активной направленной антенны R&S®HE300
• Функция настройки для пеленгации источника на сильно пересеченной местности

Пеленгация самодельных взрывных устройств (СВУ)

• Обнаружение СВУ, работающих в режиме ожидания
• Пеленгация СВУ с помощью активной направленной антенны R&S®HE300

Мобильное отслеживание миниатюрных передатчиков

• Обнаружение жучков, к примеру, в помещениях для совещаний
• Наведение на жучки с помощью активной направленной антенны R&S®HE300

Автоматическая пеленгация сигналов

• Цифровой радиопеленгатор на основе высокоточных методов пеленгования с опцией R&S®PR100-DF
• Компактные пеленгаторные антенны R&S®ADD107, R&S®ADD207 перекрывают диапазон от 20 МГц до 6 ГГц

Восстановление информации путем демодуляции и применение в качестве передающего ресивера

• Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников
• Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и передаются через LAN
• Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430

• Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
• Система R&S®EM100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего

• Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®EM100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
• Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера

• Онлайн передача данных из R&S®EM100 на ПК и в систему R&S®AMMOS® GX430 через LAN, к примеру, обеспечивает возможность эффективной работы этой компактной системы по приему и анализу сигналов
• Собранные данные можно записать с помощью программного обеспечения R&S®AMMOS® GX430 и затем использовать для документирования, воспроизведения или повторной обработки без временных ограничений

• Для работы с программным обеспечением для дистанционного управления R&S®EM100-Control производственному персоналу требуется минимальная подготовка благодаря простой структуре меню и легкости использования
• В зависимости от конкретной задачи возможна параметризация и выбор оптимального формата отображения сигналов
• Базовый пакет R&S®EM100‑Control входит в комплект поставки ресивера; это позволяет осуществлять дистанционное управление ресивера с компьютера, сохранять данные измерений на жестком диске и воспроизводить эту информацию на ПК при анализе; доступно большое число опций и дополнений семейства R&S®RAMON, позволяющих расширить функциональность ПО для дистанционного управления

• Модель R&S®EM100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
• В процессе работы интерфейс LAN обеспечивает максимальную скорость измерения данных, благодаря чему ресивер эффективно управляется дистанционно, например, в случае установки на необслуживаемых мониторинговых станциях; использование этого интерфейса обязательно для подключения ресивера к существующим программным средам

• Компактные размеры и небольшой вес R&S®EM100 позволяют эффективно интегрировать ресивер в небольшие системы
• В частности, при установке в транспортных средствах компактные размеры и низкое энергопотребление позволяют одновременно использовать несколько единиц R&S®EM100, например, в качестве передающих ресиверов

• Цифровой радиопеленгатор на основе высокоточных методов пеленгования с опцией R&S®EM100-DF
• Компактные пеленгаторные антенны R&S®ADD107, R&S®ADD207 перекрывают диапазон от 20 МГц до 6 ГГц

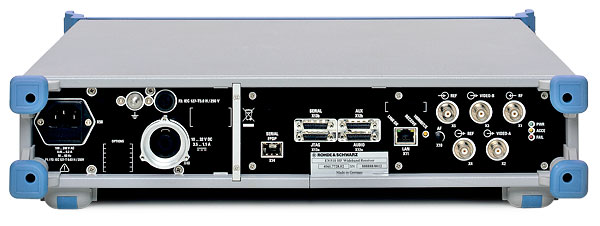

Прибор управляется через сетевой интерфейс (TCP/IP) на основе синтаксиса SCPI и работает в следующих режимах:

• Режим фиксированной частоты (FFM)
• Сканирование по памяти
• Сканирование по частоте
• Панорамное сканирование (опция)
• Тестовый режим

• Модулирующий сигнал (I и Q) в цифровой форме через
  • LAN (полосаmax = 1 МГц)
  • FPDP (полосаmax = 10 МГц)
• Аналоговый видеосигнал, напряжение постоянного тока до 1/2 полосы, два канала (AM/FM или I/Q) или аналоговый ПЧ-сигнал, управляемое усиление, изменяемая центральная частота от 0 Гц до 21,4 МГц, два канала
• Цифровой видеосигнал через LAN, два канала, AM/FM (полосаmax = 250 кГц) или I/Q (полосаmax = 500 кГц)
• AES3 для записи аудиоданных
• Цифровой аудиосигнал через LAN
• Аналоговый аудиосигнал (линейное сопротивление 600 Ом и наушники)
