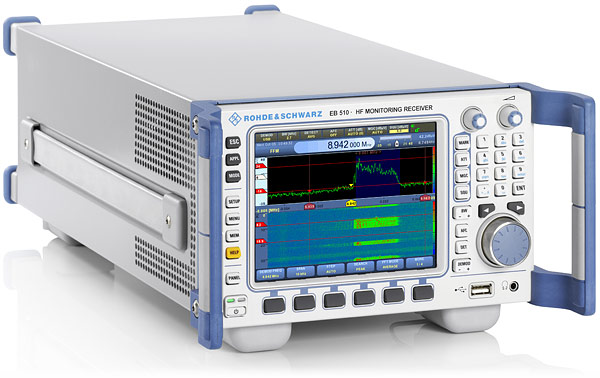

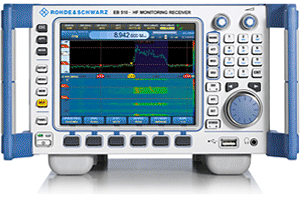

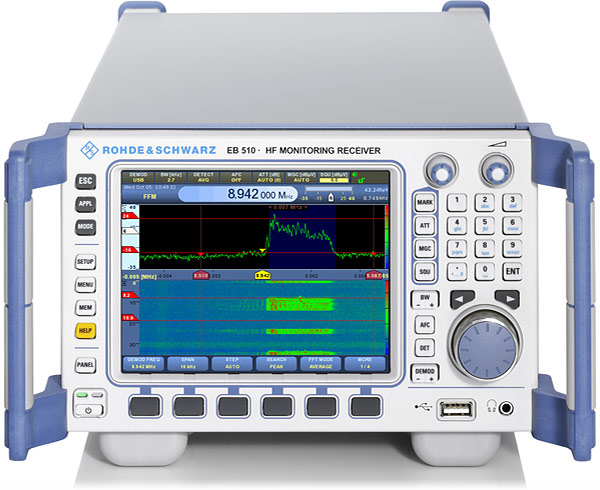

R&S®EB510 КВ мониторинговый приемник реального времени

Описание

Высокопроизводительный радиомониторинга от 9 кГц до 32 МГц

Характеристики

Краткое описание

КВ мониторинговый приемник R&S®EB510 предназначен для выполнения постоянно растущих требований Международного союза электросвязи (МСЭ) к стационарным и мобильным комплексам радиомониторинга и радиоразведки. Приемник отлично подходит для решения подобных задач благодаря широким возможностям непосредственного и удаленного управления, высокой скорости сканирования спектра и эффективному сбору информации с широкой полосой демодуляции сигналов.

Выдающиеся способности R&S®EB510 направлены на решение задач мониторинга излучений, поиска помех и локализации нелегальных передатчиков в диапазоне рабочих частот. Приемник имеет компактный размер и обладает низким потреблением мощности. R&S®EB510 является идеальным решением для систем, ограниченных в объеме, но имеющих высокие требования к радиоприемному устройству. Совместно с дополнительным внешним программным обеспечением (ПО) (например R&S®GX430) приемник представляет собой компактную систему радиоконтроля и анализа сигналов в диапазоне частот 9 кГц – 32 МГц.

R&S®EB510 предназначен для работы с любыми типами всенаправленных и направленных антенн. Для избежания перегрузок приемник оборудован высококачественным трактом преселекции, обеспечивающим широкий динамический диапазон, свободный от интермодуляционных искажений, имеет защиту от перегрузок.

Компактные размеры и низкое потребление мощности позволяют размещать системы мониторинга на базе R&S®EB510 на различных типах носителя, как автомобильных, так и морских и авиационных. Идеально подходит для оснащения стационарных необслуживаемых комплексов благодаря возможности удаленного управления с помощью бесплатного ПО из комплекта поставки R&S®EB510-Control.

Описание

Диапазон рабочих частот от 9 кГц до 32 МГц
Прямое преобразование от 9 кГц до 32 МГц без ПЧ
Полоса анализа реального времени до 32 МГц
Высококачественный преселектор для приема сигналов даже в условиях плотной загрузки спектра
Полоса демодуляции 5 МГц
Полихромное отображение спектра ПЧ для контроля импульсных сигналов
Видео панорама для отображения демодулированных сигналов
Режим временной диаграммы
Два независимых тракта анализа для демодуляции/измерений и обзора радиочастот
Широкополосная демодуляция для точного измерения уровня даже очень коротких импульсов
Режим высокоточного пеленгования сигналов
Низкое потребление энергии, возможность работы от сети постоянного тока
Бесплатное программное обеспечение в комплекте поставки R&S®EB510-Control

Особенности

Высокая чувствительность и превосходное разрешение сигнала
Передовой метод цифровой обработки сигналов обеспечивает высокую чувствительность приемника и возможность мониторинга даже очень слабых сигналов без потери скорости обработки с выдающимися характеристиками разрешения сигналов.

Полихромный режим отображения для анализа импульсных сигналов
Цветовое кодирование и режим послесвечения спектра позволяют с одного взгляда оценить зашумленность спектра и наличие побочных излучений благодаря тому, что сигналы различной длительности при наложении различаются цветом.

В спектре ПЧ наблюдаемые сигналы отображаются с помощью цветового кодирования, определяемого длительностью нахождения в эфире. Градация идет от голубого для коротких импульсов до красного для постоянно присутствующих в спектре сигналов. В режиме отображения спектра ПЧ доступна функция наложения спектра.

Обзор широкого спектра частот без сканирования
R&S®EB510 имеет полосу анализа реального времени 30 МГц, что позволяет осуществлять мониторинг всего КВ диапазона частот и одновременную демодуляцию сигналов без использования режима сканирования.

Компактная система демодуляции и технического анализа сигналов
R&S®EB510 имеет возможность передачи данных на ПК в режиме реального времени. Применение ПО анализа R&S®GX430 позволяет осуществлять автоматическую демодуляцию и технический анализ сигналов. В данном режиме возможен анализ результатов в режиме реального времени, запись и воспроизведение данных полученной информации, формирование отчетов и последующая обработка.

Программное обеспечение R&S®GX430, устанавливаемое на внешнем ПК, и ПО передачи данных R&S®GX430IS позволяют измерять параметры цифровых и аналоговых сигналов на соответствие требованиям МСЭ (ITU-R SM.1600).

Опциональные возможности всестороннего анализа с R&S®EB510-IM
Измерение:
-частоты и отклонения частоты (ITU-R SM.377)
-напряженности поля (ITU-R SM.378)
-модуляции (ITU-R SM.328)
-занятости спектра (ITU-R SM.182/SM.328)
-ширины полосы пропускания (ITU-R SM.443)
-определение моно и стерео передатчиков

Работа с прибором в режиме удаленного доступа
При работе с в режиме удаленного доступа через LAN-интерфейс доступны все функции приемника, соответствующие режиму непосредственного доступа с передней панели. SCPI-коды команд управления прописаны в руководстве по эксплуатации прибора, что обеспечивает простоту интеграции приемника в существующие комплексы мониторинга.

В комплекте поставки приемника идет ПО R&S®EB510-Control, имеет простой и понятный интерфейс управления, стандартный для данного типа приборов и позволяет осуществлять запись сигналов и результатов измерений непосредственно на жесткий диск ПК.

Технические характеристики

Технические данные
Диапазон рабочих частот:	от 9 кГц до 32 МГц.
Разрешение по частоте:	1 Гц.
Частота внутреннего опорного генератора:	10 МГц.
Пределы относительной погрешности воспроизведения частоты опорного генератора:	^±10^-6.
Точка пересечения по интермодуляционным составляющим второго порядка:	не менее 70 дБм (режим малых искажений); не менее 55 дБм (нормальный режим).
Точка пересечения по интермодуляционным составляющим третьего порядка (режим малых искажений):	не менее 30 дБм (отстройка 150 кГц, режим малых искажений); не менее 20 дБм (отстройка 150 МГц, нормальный режим).
Уровень подавления зеркального канала приема промежуточной частоты (ПЧ):	прямое преобразование.
Уровень подавления каналов приема ПЧ	прямое преобразование.
Коэффициент шума:	не более 15 дБ (нормальный режим от 400 кГц до 32 МГц).
Чувствительность:	АМ (полоса 6 кГц, SINAD = 12 дБ, частота модуляции 1 кГц, m=0,5) не более минус 107 дБ (1 мкВ). ЧМ (полоса 15 кГц, SINAD = 25 дБ, частота модуляции 1 кГц, девиация 5 кГц) не более минус 107 дБ (1 мкВ). SSB (с боковой полосой) (полоса 2,4 кГц, SINAD = 10 дБ, Δf 1 кГц) не более минус 113 дБ (0,5 мкВ). CW (полоса 600 Гц, SINAD = 10 дБ) не более минус 119 дБ; от 20 МГц до 3,6 ГГц не более минус 119 дБ (0,25 мкВ).
Режимы демодуляции	АМ, ЧМ, ФМ, ИМ, I/Q, верхняя, нижняя боковая полоса, CW, независимая боковая полоса (полоса ПЧ не более 9 кГц).
Диапазон установки порогового шумоподавителя:	от минус 30 до 120 дБмкВ с шагом 1 дБ.
Регулировка усиления:	АРУ (быстрый/стандартный/медленный режимы); ручная (шаг 1 дБ).
Автоматическая подстройка частоты:	автоматическая повторная настройка для нестабильных по частоте сигналов ± 1/2 полосы ПЧ (от 100 Гц до 5 МГц).
Ширина полосы пропускания канальных фильтров ПЧ (3 дБ):	100 Гц, 150 Гц, 300 Гц, 600 Гц, 1 кГц, 1,5 кГц, 2,1 кГц, 2,4 кГц, 2,7 кГц, 3,1 кГц, 4 кГц, 4,8 кГц, 6 кГц, 9 кГц, 12 кГц, 15 кГц, 30 кГц, 50 кГц, 120 кГц, 150 кГц, 250 кГц, 300 кГц, 500 кГц, 800 кГц, 1 МГц, 1,25 МГц, 1,5 МГц, 2 МГц, 5 МГц.
Коэффициент прямоугольности канальных фильтров ПЧ:	≤1:1,7 для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ); ≤1:1,6 для фильтра 5 МГц (по уровням ослабления 3 дБ и 50 дБ).
Разрешение АЦП:	16 бит, дискретность 4096 точек.
Диапазон измерения уровня входного сигнала:	от минус 147 дБм до 13 дБм с разрешением 0,1 дБ.
Погрешность измерений уровня сигнала:	± 1,5 дБ.
Тип детектора:	средний, пиковый, быстрый, среднеквадратический.
Режим измерений (режим свипирования):	непрерывный, периодический (время измерений от 0,5 мс до 900 с или автоматический).
Ширина полосы анализа реального времени:	1, 2, 5, 10, 20, 50, 100, 200, 500кГц, 1, 2, 5, 10, 20, 32 МГц.
Ширина полосы анализа реального времени:	автоматическое или ручное перекрытие полос до 50 %; разрешение 0,625, 1,25, 2,5, 3,125, 6,25, 12,5, 25, 31,25, 50, 62,5, 100, 125, 200, 250, 312,5, 500, 625 Гц; 1, 1,25, 2, 2,5, 3,125, 5, 6,25, 8,333, 10, 12,5, 20, 25, 50, 100, 200, 500 кГц, 1, 2 МГц.
Режимы отображения:	перезапись, усреднение, удержание мин., удержание макс., гистограмма, пульсация.
Измерение параметров модуляции (с опцией EB500-IM):	АМ (глубина модуляции): АМ, АМ+, АМ–, m = от 0 до 999,9 %, разрешение 0,1, f_макс = 2,5 МГц. Погрешность определения не более 5 % для полос ≤ 1 МГц; не более 7 % для полос > 1 МГц (С/Ш более 40 дБ, ЗЧ = 1 кГц). ЧМ (девиация): ЧМ, ЧМ+, ЧМ–, Δf = от 0 до 10 МГц, разрешение 1 Гц, fмакс = 2,5 МГц (f_мод + девиация). Погрешность определения не более 2 % от применяемой полосы ПЧ (абсолютн.) (С/Ш более 40 дБ, ЗЧ = 1 кГц). ФМ: Δφ = от 0 до 12,5 рад, разрешение 0,01 рад, fмакс = 2,5 МГц (fмод + девиация). Погрешность определения не более 0,1 рад (С/Ш более 40 дБ, ЗЧ = 1 кГц).
Характеристики сканирования:	Сканирование по памяти: 10 000 определяемых ячеек памяти, скорость сканирования до 1600 каналов/с; Сканирование по частоте: выбираемая начальная/конечная частота и шаг, скорость сканирования до 1600 каналов/с; Панорамное сканирование (с опцией R&S EB510-PS): ВЧ спектр с выбираемой начальной/конечной частотой, шаг по частоте: 100, 125, 200, 250, 500, 625 Гц 1, 1,25, 2, 2,5, 3,125, 5, 6,25, 8,333, 10, 12,5, 20, 25, 50, 100, 200, 500 кГц 1 МГц, 2 МГц.

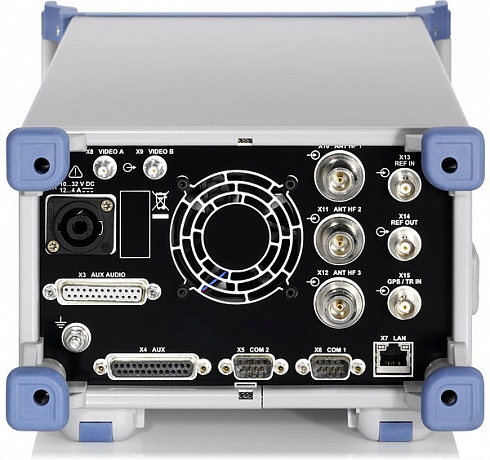

Тип входа:	3 входа, N-тип, 50 Ом.
КСВН входа:	не более 2,0.
Допустимый входной уровень без повреждения:	15 дБм
Параметры преселектора:	от 9 до 400 кГц ФНЧ; от 400 кГц до 32 МГц переключаемый ФВЧ/ФНЧ.
Ступенчатый аттенюатор:	в диапазоне от 400 кГц до 32 МГц - от 0 до 25 дБ шагом 5 дБ (ручная или автоматическая установка).
Габаритные размеры (ширина×высота×длина):	не более 213×132×450 мм.
Масса:	не более 7,5 кг (базовая комплектация без опций).
Рабочая температура:	от 0 до 50 ºС (от минус 10 до 55 ºС).
