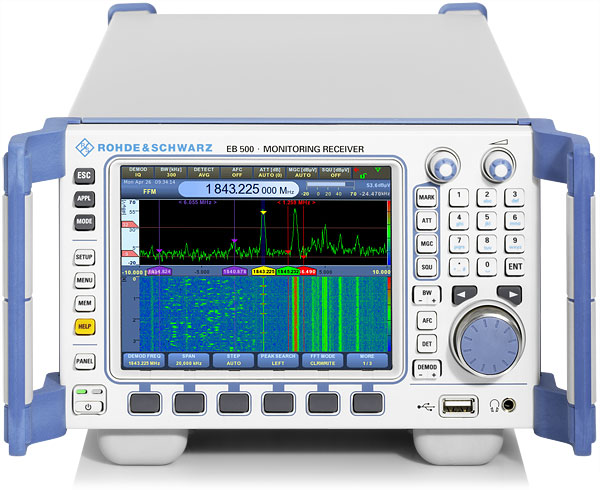

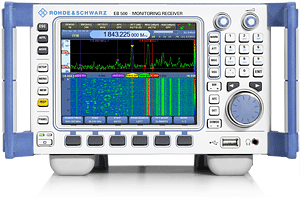

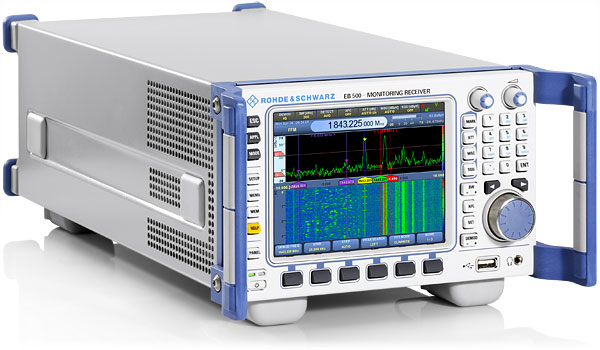

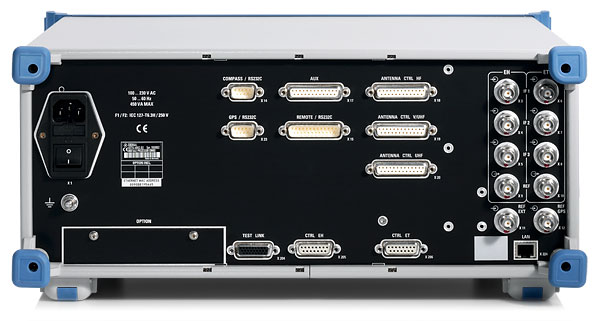

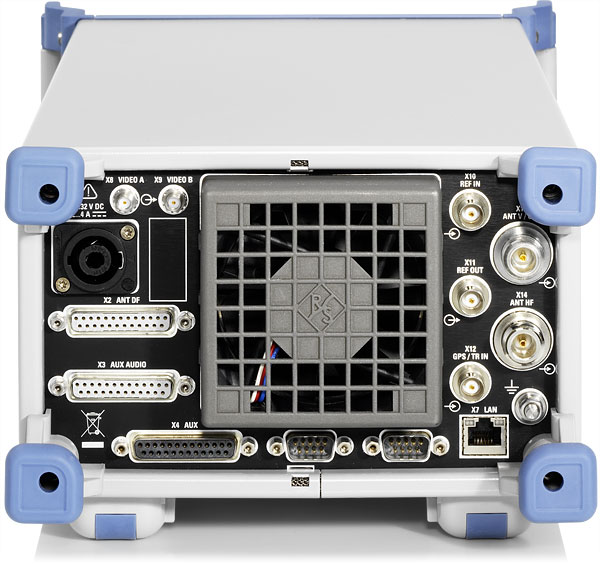

R&S®EB500 измерительный приемник реального времени

Описание

Радиомониторинг в диапазоне от 9 кГц до 6 ГГц

Характеристики

Информация для заказа

Наименование	Тип	Код заказа
Мониторинговый приемник Без передней панели, для удаленного управления, диапазон частот 30 МГц – 3,6 ГГц, полоса анализа 20 МГц	R&S^®EB500	4072.5004.02
Мониторинговый приемник С панелью управления, диапазон частот 20 МГц – 3,6 ГГц, полоса анализа 20 МГц	R&S^®EB500	4072.5004.03
Опции
НЧ диапазон частот 9 кГц – 32 МГц	R&S^®EB500-HF	4072.8003.02
СВЧ диапазон частот 3,6 – 6,0 ГГц	R&S^®EB500-SHF	4072.9300.02
Панорамное сканирование Широкополосное высокоскоростное сканирование с изменяемым разрешением	R&S^®EB500-PS	4072.9200.02
Измерение параметров сигналов согласно рекомендациям МСЭ Глубина модуляции, девиация частоты, фазовый угол, напряженность поля, ширина полосы сигнала, стерео/моно передатчики	R&S^®EB500-IM	4072.9100.02
Опция цифровых приемников Три дополнителных цифровых приемника с независимым заданием параметров и выводом результатов измерений внутри полосы ПЧ	R&S^®EB500-DDC	4072.7036.00
Анализ сигналов селективных вызовов Декодирование и демодуляция сообщений пейджинговой связи	R&S^®EB500-SL	4072.9800.02

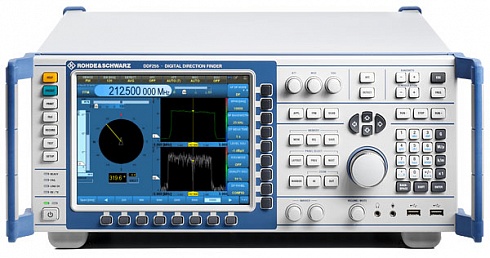

Опция пеленгования сигналов Цифровой пеленгатор сигналов DDF205 *	R&S^®EB500-DF	4072.9400.02
Опция корректировки ошибок пеленгования Работа с таблицами поправочных коэффициентов для корректировки результатов пеленгования	R&S^®EB500-COR	4072.9600.02
Широкополосное пеленгование Режим одновременного определения пеленгов всех наблюдаемых в полосе обзора сигналов	R&S^®EB500-WDF	4072.9651.02
Программное обеспечение для измерения параметров сигналов с цифровой и аналоговой модуляцией согласно рекомендациям МСЭ ITU-R SM.1600	R&S^®GX430IS	4071.5817.02
Адаптер 19 “ для установки в стойку Для двух приемников, расположенных рядом	R&S^®ZZA-T04	1109.4187.00
Адаптер 19 “ для установки в стойку Для одного приемника	R&S^® ZZA-T02	1109.4164.00

* Для получения большей информации о функции пеленгования сигналов и применяемых пеленгаторных антеннах обратитесь к техническому описанию цифрового одноканального пеленгатора R&S®DDF205.

Краткое описание

Широкополосный мониторинговый приемник R&S®EB500 предназначен для выполнения постоянно растущих требований Международного союза электросвязи (МСЭ) к стационарным и мобильным комплексам радиомониторинга и радиоразведки. Приемник отлично подходит для решения подобных задач благодаря широким возможностям непосредственного и удаленного управления, высокой скорости сканирования спектра и эффективному сбору информации с широкой полосой демодуляции сигналов.

Выдающиеся способности R&S®EB500 направлены на решение задач мониторинга излучений, поиска помех и локализации нелегальных передатчиков в диапазоне рабочих частот. Приемник имеет компактный размер и обладает низким потреблением мощности. R&S®EB500 является идеальным решением для систем, ограниченных в объеме, но имеющих высокие требования к радиоприемному устройству. Совместно с дополнительным внешним программным обеспечением (ПО) (например R&S®GX430) приемник представляет собой компактную систему радиоконтроля и анализа сигналов в диапазоне частот вещания и передачи данных 9 кГц – 6 ГГц.

R&S®EB500 предназначен для работы с любыми типами всенаправленных и направленных антенн. Для избежания перегрузок приемник оборудован высококачественным трактом преселекции, обеспечивающим широкий динамический диапазон, свободный от интермодуляционных искажений, имеет защиту от перегрузок.

Компактные размеры и низкое потребление мощности позволяют размещать системы мониторинга на базе R&S®EB500 на различных типах носителя, как автомобильных, так и авиационных. Идеально подходит для оснащения стационарных необслуживаемых комплексов благодаря возможности удаленного управления с помощью ПО из комплекта поставки.

Обзор

Короткое описание

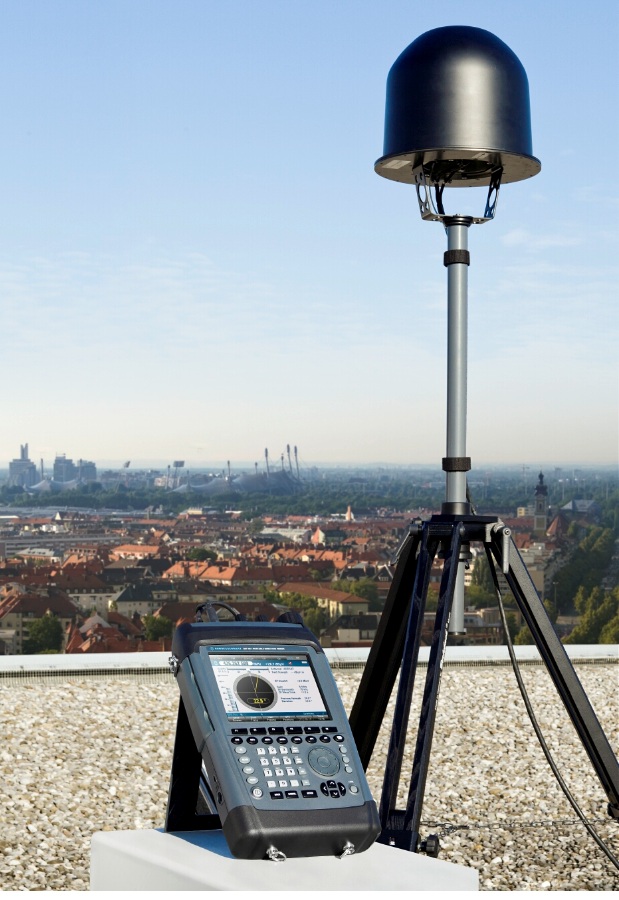

Портативный пеленгатор R&S®DDF007 мощное портативное устройство, совмещающее в себе функции радиоприемника и пеленгатора сигналов. Высокоточный метод пеленгования, работа от встроенного аккумулятора и применение компактных пеленгаторных антенн делают данным прибор идеальным для мобильного и носимого применения.

Установка данного оборудование на любой тип автомобилей занимает не более нескольких минут. Пеленгаторные антенны из комплекта R&S®DDF007 оборудование встроенным GPS приемником и электронным компасом, а так же имеют возможность крепления с помощью магнитного адаптера к крыше авто.

Встроенный радиоприемник позволяет значительно расширить область применения прибора в режиме радиомониторинга благодаря функциям сверх быстрого панорамного сканирования и режима временной диаграммы.

Возможность работы с картографией позволяет наблюдать результаты пеленгования на экране прибора и локализовать источники излучений.
R&S®DDF007
Ключевые факты
1. Диапазон рабочих частот пеленгования от 20 МГц до 6 ГГц
2. Диапазон рабочих частот мониторинга от 9 кГц до 7,5 ГГц
3. Метод корреляционного интерферометра для высокоточного пеленгования сигналов
4. Компактный размер и возможность портативной работы
5. Бесплатное программное обеспечение в комплекте поставки
Быстрые ссылки
1. Технические описания

Описание

Утвержденный тип средств измерений.

Диапазон рабочих частот от 9 кГц до 6 ГГц
Высококачественный преселектор для приема сигналов даже в условиях плотной загрузки спектра
Полоса анализа реального времени до 20 МГц
3 дополнительных цифровых приемника в полосе анализа реального времени
Скорость сканирования радиочастотного спектра до 12 ГГц/с
Полихромное отображение спектра ПЧ для контроля импульсных сигналов
Видео спектр для отображения демодулированных сигналов
Режим временной диаграммы
Два независимых тракта анализа для демодуляции/измерений и обзора радиочастот
Широкополосная демодуляция для точного измерения уровня даже очень коротких импульсов
Режим высокоточного пеленгования сигналов
Низкое потребление энергии, возможность работы от сети постоянного тока
Бесплатное программное обеспечение в комплекте поставки R&S®EB500-Control

Особенности

Сверхбыстрый обзор заданного диапазона частот
Благодаря заложенной функции панорамного сканирования приемники-пеленгаторы позволяют осуществлять быстрый мониторинг эфира. Пеленги обнаруженных в результате сканирования сигналов могут быть моментально вычислены, переключив прибор в режим пеленгования.

Спектр ПЧ в режиме реального времени
Благодаря особому алгоритму обработки входной информации R&S®EB500 позволяют осуществлять мониторинг сигналов в режиме реального времени с высоким разрешениям. Благодаря чему характеристики даже очень коротких импульсов могут быть достоверно измерены.

Широкая полоса демодуляции
R&S®EB500 имеют независимые тракты мониторинга и измерения/демодуляции сигналов. Возможности приборов позволяют осуществлять контроль и запись/передачу результатов в полосе 5 и 20 МГц соответственно. Выходные данные доступны в виде потока данных I/Q.

Широкодиапазонные пеленгаторные антенны и возможность работы от сети постоянного тока
Компактный размер пеленгаторов R&S®EB500, низкое потребление мощности, возможность работы от бортовой сети автомобиля (аккумулятора), а так же применение широкодиапазонных пеленгаторных антенн компактных размеров делают данную аппаратуру идеальной для комплектования мобильных комплексов радиомониторинга и пеленгования.

Полихромный режим отображения и анализ коротких импульсов
В спектре ПЧ наблюдаемые сигналы отображаются с помощью цветового кодирования, определяемого длительностью нахождения в эфире. Градация идет от голубого для коротких импульсов до красного для постоянно присутствующих сигналов. В режиме отображения спектра ПЧ доступна функция наложения спектра.

Цифровые конверторы данных R&S®EB500-DDC
Опционально R&S®EB500 могут быть преобразованы в многоканальные приемники с общим количеством 4 и 5 трактов (соответственно), позволяющие проводить независимые измерения параметров сигналов внутри полосы анализа реального времени с независимым выводом и режимом сохранения данных измерительной информации.

Анализ сигналов селективных вызовов R&S®EB500-SL
Опционально R&S®EB500 позволяют осуществлять декодирование и демодуляцию сообщений различных методов селективного вызова. Опция поддерживает следующие методы: CCIR1, CCIR7, CCITT, EEA, EIA, EURO, DCS, DTMF, CTCSS, NATEL, VDEW, ZVEI1, ZVEI2. Результаты отображаются на панели прибора или на экране управляющего ПК.

Опциональные возможности всестороннего анализа
Измерение:

частоты и отклонения частоты (ITU-R SM.377)
напряженности поля (ITU-R SM.378)
модуляции (ITU-R SM.328)
занятости спектра (ITU-R SM.182/SM.328)
ширины полосы пропускания (ITU-R SM.443)
определение моно и стерео передатчиков

Анализ цифровых сигналов
Программное обеспечение R&S®GX430, устанавливаемое на внешнем ПК, и ПО передачи данных R&S®GX430IS позволяют измерять параметры цифровых и аналоговых сигналов на соответствие требованиям МСЭ (ITU-R SM.1600).

Применение

Управление воздушным движением
Управление движением судов

Управление воздушным движением

При применении для управления воздушным движением модель R&S®DDF04E обычно используется в средних и крупных аэропортах для пеленгации сообщений сети УВД. Опция R&S®DDF04E-4C может усовершенствовать модель R&S®DDF04E таким образом, чтобы поддерживалось необходимое число частотных каналов. Даже крупные аэропорты с числом каналов до 32 могут быть оснащены таким образом. Вместе с каналами УВД есть возможность постоянно отслеживать частоты для передачи сигналов бедствия и проводить пеленгацию областей, где обнаружена активность.
Еще одним ключевым преимуществом R&S®DDF04E является ее готовность соответствовать будущим требованиям УВД. В системе уже имеется встроенное ожидаемое расширение канала на 8,33 кГц для цифровой аэронавигационной сети. Кроме того, отслеживаемые частоты можно менять щелчком мыши. Число отслеживаемых каналов можно увеличить при помощи дополнительного программного обеспечения (для подавления сигналов наземных передатчиков может потребоваться подключение дополнительных устройств).
Для экранирования эмиссий собственной радиокоммуникационной системы УВД модель R&S®DDF04E может подавлять сигналы наземных передатчиков путем блокировки отдельных каналов (см. блок-схему ниже).
Стандартная настройка УВД с R&S®DDF04E

Управление движением судов

Модель R&S®DDF04E также используется в портах для мониторинга и контроля движения морских судов. Опция R&S®DDF04E 4C позволяет, например, почти одновременно производить пеленгацию четырех судов. В то же время есть возможность производить мониторинг всех имеющих значение ОВЧ/УВЧ частот для передачи сигналов бедствия:

Морской радиочастоты бедствия: 156,8 МГц
Международной радиочастоты бедствия: 121,5 МГц
Частоты аварийного радиомаяка – указателя местоположения: 406 МГц
Военной радиочастоты бедствия: 243 МГц

Все, показанное на блок-схеме, все результаты пеленгации для каждого активного канала сначала обрабатываются пеленгационным сервером, затем отображаются с помощью интерфейса Ethernet. Таким образом, модель R&S®DDF04E оптимизирована для включения в систему управления движением судов (СУДС). R&S®DDF04E также использует графический интерфейс пользователя, поэтому управляется со стандартных ПК и лэптопов.
Все вышеперечисленные частоты бедствия отслеживаются параллельно. Для обеспечения максимальной надежности и безопасности на возможность перехвата не влияет степень загруженности оставшихся каналов. В этом примере модель R&S®DDF04E может уверенно брать пеленг сигнала бедствия на канале 16, даже когда все остальные каналы закружены сообщениями морской радиосвязи или сигналами бедствия.
Для экранирования эмиссий собственной радиокоммуникационной системы УДС модель R&S®DDF04E может подавлять сигналы наземных передатчиков путем блокировки отдельных каналов (см. блок-схему ниже).

Технические характеристики

Технические данные
Диапазон рабочих частот:	1.от 9 кГц до 6 ГГц.
Разрешение по частоте:	1.1 Гц.
Частота внутреннего опорного генератора:	1.10 МГц.
Пределы относительной погрешности воспроизведения частоты опорного генератора:	1.^±10^-6.
Точка пересечения по интермодуляционным составляющим второго порядка:	1.от 1 МГц до 32 МГц не менее 70 дБм (режим малых искажений); 1.от 20 МГц до 6 ГГц не менее 50 дБм (режим малых искажений).
Точка пересечения по интермодуляционным составляющим третьего порядка (режим малых искажений):	1.от 1 МГц до 32 МГц не менее 30 дБм (отстройка 150 кГц); 2.от 20 МГц до 650 МГц не менее 15 дБм (отстройка 2 МГц); 3.от 650 МГц до 6 ГГц не менее 10 дБ (отстройка 2 МГц).
Уровень подавления зеркального канала приема промежуточной частоты (ПЧ):	1.от 9 кГц до 32 МГц прямое преобразование (зеркальный канал приема отсутствует); 1.от 20 МГц до 6 ГГц не менее 80 дБ.
Уровень подавления каналов приема ПЧ	1.от 9 кГц до 32 МГц прямое преобразование; 1.от 20 МГц до 6 ГГц не менее 80 дБ.
Коэффициент шума:	1.от 9 кГц до 32 МГц не более 15 дБ (нормальный режим от 400 кГц до 32 МГц); 1.от 20 МГц до 3,6 ГГц не более 14 дБ (нормальный режим); 1.от 3,6 ГГц до 6 ГГц не более 20 дБ (нормальный режим).
Чувствительность:	АМ (полоса 6 кГц, SINAD = 12 дБ, частота модуляции 1 кГц, m=0,5) от 9 кГц до 32 МГц не более минус 107 дБ; от 20 МГц до 3,6 ГГц не более минус 107 дБ; от 3,6 ГГц до 6 ГГц; не более минус 101 дБ. 1.ЧМ (полоса 15 кГц, SINAD = 25 дБ, частота модуляции 1 кГц, девиация 5 кГц) от 9 кГц до 32 МГц не более минус 107 дБ; 1.от 20 МГц до 3,6 ГГц не более минус 107 дБ; 1.от 3,6 ГГц до 6 ГГц; не более минус 101 дБ. 2.SSB (с боковой полосой) (полоса 2,4 кГц, SINAD = 10 дБ, Δf 1 кГц) от 9 кГц до 32 МГц не более минус 113 дБ; 2.от 20 МГц до 3,6 ГГц не более минус 113 дБ 2.от 3,6 ГГц до 6 ГГц не более минус 107 дБ. 3.CW (полоса 600 Гц, SINAD = 10 дБ) 3.от 9 кГц до 32 МГц не более минус 119 дБ; 3.от 20 МГц до 3,6 ГГц не более минус 119 дБ; 3.от 3,6 ГГц до 6 ГГц не более минус 113 дБ.
Режимы демодуляции	1.АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ); 1.верхняя, нижняя боковая полоса, CW, независимая боковая полоса (полоса ПЧ не более 9 кГц).
Диапазон установки порогового шумоподавителя:	1.от минус 30 до 120 дБмкВ.
Регулировка усиления:	1.АРУ (быстрый/стандартный/медленный режимы); 1.ручная (шаг 1 дБ).
Автоматическая подстройка частоты:	1.автоматическая повторная настройка для нестабильных по частоте сигналов ± 1/2 полосы ПЧ (от 100 Гц до 20 МГц).
Ширина полосы пропускания канальных фильтров ПЧ:	1.100 Гц, 150 Гц, 300 Гц, 600 Гц, 1 кГц, 1,5 кГц, 2,1 кГц, 2,4 кГц, 2,7 кГц, 3,1 кГц, 4 кГц, 4,8 кГц, 6 кГц, 9 кГц, 12 кГц, 15 кГц, 30 кГц, 50 кГц, 120 кГц, 150 кГц, 250 кГц, 300 кГц, 500 кГц, 800 кГц, 1 МГц, 1,25 МГц, 1,5 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц.
Коэффициент прямоугольности канальных фильтров ПЧ:	1.≤1:1,7 для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ); 1.≤1:1,6 для фильтра 5 МГц (по уровням ослабления 3 дБ и 50 дБ).
Разрешение АЦП:	1.16 бит.
Диапазон измерения уровня входного сигнала:	1.от минус 147 дБм до 13 дБм с разрешением 0,1 дБ.
Погрешность измерений уровня сигнала:	1.± 1,5 дБ.
Тип детектора:	1.средний, пиковый, быстрый, среднеквадратический.
Режим измерений (режим свипирования):	1.непрерывный, периодический (время измерений от 0,5 мс до 900 с или автоматический).
Разрешение по частоте:	1.автоматическое или ручное перекрытие полос до 50 %; 1.FFT (4096 точек), разрешение по частоте 0,625, 1,25, 2,5, 3,125, 6,25, 12,5, 25, 31,25, 50, 62,5, 100, 125, 200, 250, 312,5, 500, 625 Гц; 1, 1,25, 2, 2,5, 3,125, 5, 6,25, 8,333, 10, 12,5, 20, 25, 50, 100, 200, 500 кГц, 1, 2 МГц.
Диапазон установки полосы обзора:	1.1 кГц, 2 кГц, 5 кГц, 10 кГц, 20 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц.
Режимы отображения:	1.перезапись, усреднение, удержание мин., удержание макс., гистограмма, пульсация.
Измерение параметров модуляции (с опцией EB500-IM):	1.АМ (глубина модуляции): АМ, АМ+, АМ–, m = от 0 до 999,9 %, разрешение 0,1, f_макс = 2,5 МГц. 2.Погрешность определения не более 5 % для полос ≤ 1 МГц; не более 7 % для полос > 1 МГц (С/Ш более 40 дБ, ЗЧ = 1 кГц). 3.ЧМ (девиация): ЧМ, ЧМ+, ЧМ–, Δf = от 0 до 10 МГц, разрешение 1 Гц, fмакс = 2,5 МГц (f_мод + девиация). 4.Погрешность определения не более 2 % от применяемой полосы ПЧ (абсолютн.) (С/Ш более 40 дБ, ЗЧ = 1 кГц). 5.ФМ: Δφ = от 0 до 12,5 рад, разрешение 0,01 рад, fмакс = 2,5 МГц (fмод + девиация). 6.Погрешность определения не более 0,1 рад (С/Ш более 40 дБ, ЗЧ = 1 кГц).
Характеристики сканирования:	1.Сканирование по памяти: 10 000 определяемых ячеек памяти, скорость сканирования до 500 каналов/с; 2.Сканирование по частоте: выбираемая начальная/конечная частота и шаг, скорость сканирования до 500 каналов/с; 3.Панорамное сканирование (с опцией R&S EB500-PS): ВЧ спектр с выбираемой начальной/конечной частотой, шаг по частоте: 100 Гц, 125 Гц, 200 Гц, 250 Гц, 500 Гц, 625 Гц, 1 кГц, 1,25 кГц, 2 кГц, 2,5 кГц, 3,125 кГц, 5 кГц, 6,25 кГц, 8,333 кГц, 10 кГц, 12,5 кГц, 20 кГц, 25 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц.
Тип входа:	1 вход ВЧ, N-тип, 50 Ом; 1 вход ВЧ/ОВЧ/УВЧ (комбинированный), N-тип, 50 Ом (коммутируемый).
КСВН входа:	1.До 3,6 ГГц не более 2,0; 1.от 3,6 до 6 ГГц не более 2,5.
Допустимый входной уровень без повреждения:	1.15 дБм (по данным фирмы изготовителя)
Параметры преселектора (по данным фирмы изготовителя):	1.от 9 до 400 кГц ФНЧ; 1.от 400 кГц до 32 МГц переключаемый ФВЧ/ФНЧ; 1.от 20 МГц до 1500 МГц перестраиваемый преселектор (ЖИГ-фильтр); 1.от 1500 МГц до 6 ГГц полосовой фильтр.
Ступенчатый аттенюатор:	1.в диапазоне от 400 кГц до 32 МГц - от 0 до 25 дБ шагом 5 дБ (ручная или автоматическая установка); 1.в диапазоне от 20 МГц до 6 ГГц – от 0 до 40 дБ с шагом 1 дБ.
Габаритные размеры (ширина×высота×длина):	1.не более 213×132×450 мм.
Масса:	1.не более 7,5 кг (базовая комплектация без опций).
Рабочие условия эксплуатации:	1.температура окружающего воздуха от 0 до 55 ºС; 1.относительная влажность воздуха при температуре 20 ºС 80 %; 1.атмосферное давление от 630 до 800 мм рт. ст.
Температура хранения:	от минус 20 до 60 ºС.
