Цифровой мониторинговый пеленгатор КВ/ОВЧ/УВЧ диапазона R&S®DDF0xE
| Информация для заказа |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Краткое описание |
Цифровые мониторинговые ВЧ/ОВЧ/УВЧ пеленгаторы семейства R&S®DDF0xE перекрывают весь диапазон частот от 0,3 МГц до 3 000 МГц вместе с поддиапазонами. Эти пеленгаторы используют методы цифровой обработки как для фильтрации (полоса быстрого преобразования Фурье и фильтры с линейной фазовой характеристикой), так и для расчета пеленга.

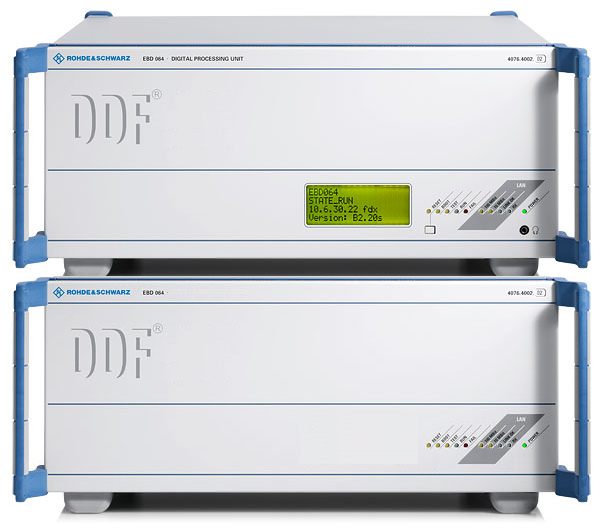

Пеленгационный ВЧ преобразователь R&S® EH110 предназначен для работы в диапазоне от 0,3 МГц до 30 МГц; пеленгационный ОВЧ/УВЧ преобразователь R&S® ET550 перекрывает диапазон от 20 МГц до 3000 МГц. Блок цифровой обработки R&S® EBD061 имеет два ПЧ-входа, что позволяет подключить к нему оба пеленгационных преобразователя (R&S® EH110 и R&S® ET550) одновременно (см. блок-схему на стр. 3). Стандартное программное обеспечение блока цифровой обработки содержит алгоритмы пеленгации Ватсона-Ватта и корреляционный интерферометр. Цифровые методы пеленгации Сокращение DDF в обозначении типа пеленгаторов R&S®DDF0xE расшифровывается как «digital direction finder» (цифровой пеленгатор), и указывает на то, что направление пеленга определяется цифровым путем, т.е. комплексные напряжения антенн измеряются высококачественным трехканальным пеленгационным приемником, действующим как векторный анализатор, и затем оцифровываются. Пеленги обрабатываются с помощью математических алгоритмов. Возможно применение и таких классических методов пеленгации, как метод Ватсона-Ватта, и современного метода корреляционного интерферометра Метод Ватсона-Ватта предпочтительно используется в ВЧ диапазоне в случаях, когда место для установки пеленгаторной антенны ограничено (например, на кораблях). Кроме того, это позволяет проводить сканирование на максимальной скорости. |
||||||||||||||||||||||||||||||||||||||||||||||||
| Описание |
Родственные товары |
||||||||||||||||||||||||||||||||||||||||||||||||
| Подробно |
Поэтому ACCESSNET®-T IP может иметь как централизованную, так и децентрализованную архитектуру. Децентрализованная архитектура не имеет единой точки отказа и поэтому при использовании такой архитектуры общая надежность системы значительно увеличивается. Программный модуль распределения и управления ресурсами сети (RACF)  Построение системы на основе IP технологий позволило создать программный модуль коммутатора (RACF), представляющий собой программу, которая устанавливает и коммутирует соединения. Еще одной задачей RACF является управление мобильными абонентами. Модуль может работать как локально на выделенном сервере, так и быть распределенными между несколькими серверами и даже базовыми станциями. Поэтому ACCESSNET®-T IP может иметь как централизованную, так и децентрализованную архитектуру. Децентрализованная архитектура не имеет единой точки отказа и поэтому при использовании такой архитектуры общая надежность системы значительно увеличивается. Базовая станция (BSF)  BSF - это программное обеспечение базовой станции, которое осуществляет управление приемопередатчиками. BSF реализует следующие функции:
Распределение голосовых потоков (VDF)  VDF отвечает за распределение и перенаправление IP голосовых потоков между базовыми станциями. TETRA Вокодер (TVF)  Программный модуль TVF конвертирует TETRA кодированные голосовые сигналы в PCM и обратно. Телефонный шлюз (TGW)  При помощи программного модуля TGW реализуется выход в IP телефонию (PSTN/ PABX) посредством SIP протокола установления сессии. Также система ACCESSNET®T IP может быть подключена к телефонным сетям с другими протоколами через конвертер. Шлюз приложений (AGW)  Для того, чтобы внешние приложения могли получить доступ к системе ACCESSNET®T IP используется программный модуль AGW. Он взаимодействует с внешними приложениями по специально разработанному A-CAPI протоколу. A-CAPI открыт и предназначен для использования операторами связи и разработчиками приложений Шлюз пакетных данных (PGW)  Программный модуль PGW отвечает за работу службы передачи пакетных данных. PGW устанавливает прозрачное соединение между абонентским терминалом и сервером приложений, который подключен к PGW. |
||||||||||||||||||||||||||||||||||||||||||||||||
| Применение |
Стационарный ОВЧ/УВЧ радиомониторинг
|
||||||||||||||||||||||||||||||||||||||||||||||||
