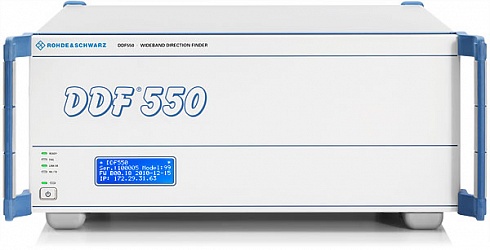

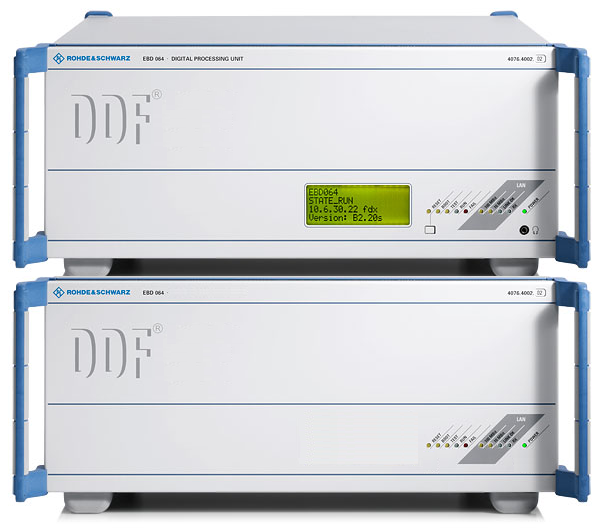

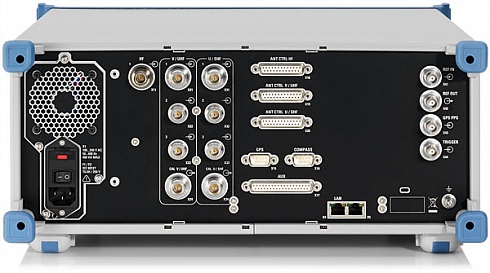

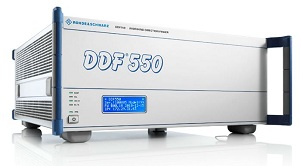

Широкополосный сканирующий пеленгатор R&S®DDF550

Широкополосные сканирующие пеленгаторы сигналов R&S®DDF550 реального времени предназначены для работы со всеми типами многоканальных пеленгаторных антенн R&S®ADDx. Благодаря большому количеству элементов антенной системы подобная пеленгаторная система обеспечивает высокую чувствительность даже к очень слабым сигналам, хорошую стойкость к мощным сигналам, расположенным в непосредственной близости к исследуемому, а так же большую достоверность измерений благодаря возможности накопления и усреднения получаемой измерительной информации с нескольких приемных трактов. Благодаря широкой полосе обзора реального времени 80 МГц R&S®DDF550 позволяет производить наблюдение и пеленгование одновременно множества сигналов, без необходимости постоянной перестройки частоты.

Кроме того, R&S®DDF550 имеет функцию панорамного сканирования в режиме пеленгования, что обеспечивает высокую эффективность применения данных систем в широком диапазоне частот, ограничиваемом только используемыми пеленгаторными антеннами.

Применение пеленгаторных антенн с большой апертурой, большое количество активных антенных элементов антенной системы и метод корреляционного интерферометра позволили достичь высокой точности пеленгования и малой зависимости результатов от переотражений. Пеленгаторные антенны оборудованы переключателем, позволяющим выбирать между активным и пассивным режимом работы на усмотрение оператора.

R&S®DDF550 разработан в соответствии с рекомендациями Международного союза электросвязи (МСЭ) к пеленгаторам сигналов с возможностью измерения параметров сигналов с нормированными характеристиками.

• Полоса пеленгования реального времени 80 МГц
• Возможность пеленгования в режиме частотного сканирования
• Высокая чувствительность и точность результатов пеленгования
• Слабая зависимость от переотражений и помех
• Работа с любыми типами многоканальных пеленгаторных антенн
• Достоверные и надежные результаты при работе с импульсными и частотно зависимыми сигналами благодаря режиму синхронизации и накопления результатов
• Применение, как для стационарных, так и для мобильных комплексов пеленгования
• Пеленгование до 6 ГГц: WLAN, WiMAX^TM

Многоканальные антенные системы
Наличие переотражений электромагнитных волн в значительной степени влияет на достоверность результатов пеленгования. Применение многоканальных пеленгаторных антенн позволяет получить гораздо большую стойкость к помехам, вызванным переотражениями, за счет использования большего количества антенных элементов. Элементы антенной системы имеют переменную электрическую длину, позволяющую максимально адаптироваться к частоте приема и получить высокую чувствительность, а большее количество антенных элементов позволяет получить больший коэффициент усиления.

Антенны типов R&S ADD050SR, R&S ADD153SR, R&S ADD157 и R&S ADD253 могут работать в активном и пассивном режиме благодаря отключаемому усилителю, управляемому из меню прибора. Таким образом, пользователь может выбирать оптимальный режим работы: наилучшей чувствительности или высокой стойкости к мощным сигналам.

Пеленгаторные антенные системы разработаны таким образом, что встроенная и дополнительная системы молниезащиты не влияют на погрешность определения пеленга, благодаря чему физические характеристики антенн отлично сходятся с расчетными.

Разработанные Rohde & Schwarz технологии в производстве пеленгаторных антенн позволяют получать надежные результаты пеленгования даже в сложных электромагнитных условиях. А благодаря высокой ремонтопригодности и принципам взаимозаменяемости ремонт и замена антенны и ее элементов производится минимальными усилиями без необходимости настройки и перекалибровки системы.

Высокая точность измерений
R&S®DDF550 имеет возможность параллельного накопления данных когерентного измерения уровней сигналов от каждого антенного элемента пеленгаторной антенны. Процесс измерения ведется по нескольким каналам одновременно, как в режиме широкополосного анализа, так и в режиме сканирования.

На первом этапе происходит сохранение измеренных значений напряжений всех антенных элементов каждого частотного канала. После заданного времени накопления, определяется среднее значение напряжения каждого канала. Пеленги сигналов вычисляются по полученным усредненным значениям. При увеличении времени накопления (усреднения) уровень шума уменьшается, что позволяет получить большую чувствительность. Когерентное накопление сигналов обеспечивает увеличение чувствительности пеленгатора на 29 дБ при измерении сигналов длительностью 1 с и на 24 дБ для импульсов 300 мс (для сигналов в полосе реального анализа).

GPS синхронизация
Для эффективного определения пеленгов импульсных сигналов несколько станций пеленгования R&S®DDF550 могут быть объединены в сеть. Однозначная взаимосвязь и обмен данными в данном случае возможны только при синхронизации всех устройств по частоте и времени. Опция синхронизации R&S®DDF550-TS позволяет подать синхросигнал на все устройства с соответствующего приемника GPS.

Классификатор данных пеленгования
На практике среди всего объема данных, получаемых с прибора, лишь небольшая их часть представляет интерес для оператора. Опция классификации R&S®DDF550-CL предназначена для упрощения выполнения измерительной задачи, она позволяет автоматически отделить короткоимпульсные сигналы, как ППРЧ, ЛЧМ, радарные импульсы, от обычных сигналов эфира. Сигналы суммируются и усредняютяс для получения достоверного результата. Подобная функция позволяет повысить точность и уменьшить объем данных, передаваемых станцией.

Режим измерения параметров по рекомендациям МСЭ
Опциональные возможности всестороннего анализа с возможностью измерения:

• частоты и отклонения частоты (ITU-R SM.377)
• напряженности поля (ITU-R SM.378)
• модуляции (ITU-R SM.328)
• занятости спектра (ITU-R SM.182/SM.328)
• ширины полосы пропускания (ITU-R SM.443)
• определение моно и стерео передатчиков

Прикладной уровень системы ACCESSNET®-T IP в большей степени определяет ее функциональность. Программное обеспечение состоит из множества модулей, которые подбираются, исходя из требуемой функциональности.

Система управления

Модуль системы управления является интерфейсом между оператором и системой. Он состоит из нескольких приложений выполняющие различные задачи. Основные задачи системы управления следующие:

• конфигурация системы;
• диагностика системы – быстрое обнаружение и устранение сбоев;
• администрирование абонентских данных;
• управление ресурсами сети – анализ и оптимизация нагрузки;
• работа с базами данных сети – конфигурационными, статистическими и т.д.

• стек TETRA протокола – формирование радиоинтерфейса;
• регистрация абонентов;
• диагностика оборудования и дистанционный загрузчик программного обеспечения и др.

Высокая производительность в сочетании с компактным размером и возможностью работы от сети, как постоянного, так и переменного тока, делают пеленгаторные системы на базе R&S®DDF550 с соответствующим набором пеленгаторных антенн идеальным решением для стационарных и мобильных комплексов пеленгования. Ряд полезных функций и особенностей, как широкая полоса реального времени, высокая скорость сканирования, автоматическая классификация и возможность синхронизации, выгодно отличают R&S®DDF550 от возможных аналогов.
