Портативный пеленгатор R&S®DDF007

Цифровые одноканальные пеленгаторы сигналов R&S®DDF255 сочетают в себе функции мониторингового приемника R&S®ESMD с высокоточным методом пеленгования по принципу корреляционного интерферометра. Подобное решение позволяет создавать на базе единственного приемного устройства стационарные и мобильные станции радиомониторинга и пеленгования, отличающиеся высокой производительность и точностью результатов.

Применение пеленгаторных антенн с большой апертурой, большое количество активных антенных элементов антенной системы и метод корреляционного интерферометра позволили достичь высокой точности пеленгования и малой зависимости результатов от переотражений при сохранении отличного соотношения цена/качество.

R&S®DDF255 разработан в соответствии с рекомендациями Международного союза электросвязи (МСЭ) к пеленгаторам сигналов и приемникам с возможностью измерения параметров сигналов с нормированными характеристиками.

1. Короткое описание

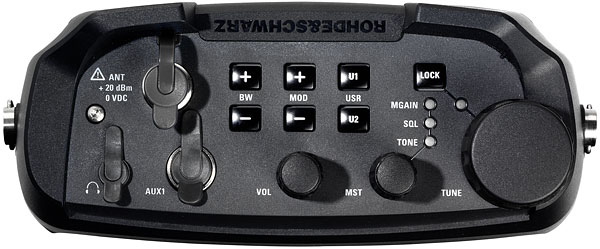

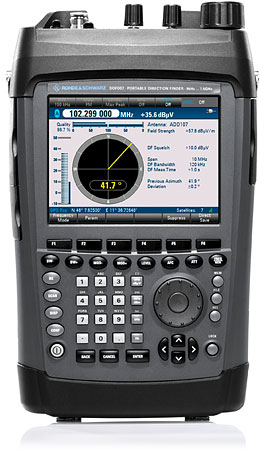

   Портативный пеленгатор R&S®DDF007 мощное портативное устройство, совмещающее в себе функции радиоприемника и пеленгатора сигналов. Высокоточный метод пеленгования, работа от встроенного аккумулятора и применение компактных пеленгаторных антенн делают данным прибор идеальным для мобильного и носимого применения.

   Установка данного оборудование на любой тип автомобилей занимает не более нескольких минут. Пеленгаторные антенны из комплекта R&S®DDF007 оборудование встроенным GPS приемником и электронным компасом, а так же имеют возможность крепления с помощью магнитного адаптера к крыше авто.

   Встроенный радиоприемник позволяет значительно расширить область применения прибора в режиме радиомониторинга благодаря функциям сверх быстрого панорамного сканирования и режима временной диаграммы.

   Возможность работы с картографией позволяет наблюдать результаты пеленгования на экране прибора и локализовать источники излучений.

2. R&S®DDF007



3. Ключевые факты

   1. Диапазон рабочих частот пеленгования от 20 МГц до 6 ГГц
   2. Диапазон рабочих частот мониторинга от 9 кГц до 7,5 ГГц
   3. Метод корреляционного интерферометра для высокоточного пеленгования сигналов
   4. Компактный размер и возможность портативной работы
   5. Бесплатное программное обеспечение в комплекте поставки

4. Быстрые ссылки

   1. Технические описания

• Диапазон частот радиопеленгования от 300 кГц до 6 ГГц
• Полоса обзора в режиме пеленгования до 20 МГц
• Полоса анализа реального времени в режиме радиомониторинга до 80 МГц
• 4 дополнительных цифровых приемника в полосе анализа реального времени
• Скорость сканирования радиочастотного спектра до 43 ГГц/с
• Режим анализа сигналов пейджинговой связи
• Полихромное отображение спектра ПЧ для контроля импульсных сигналов
• Видео спектр для отображения демодулированных сигналов
• Режим временной диаграммы
• Два независимых тракта анализа для демодуляции/измерений и обзора радиочастот
• Широкополосная демодуляция для точного измерения уровня даже очень коротких импульсов
• Низкое потребление энергии, возможность работы от сети постоянного тока
• Бесплатное программное обеспечение в комплекте поставки для управления с ПК

Широкий диапазон рабочих частот
R&S®DDF007 позволяет осуществлять:
- пеленгование сигналов в диапазоне частот от 20 МГц до 6 ГГц;
- радиомониторинг от 9 кГц до 7,5 ГГц.

Высокоточные методы пеленгования
Методы Ватсона-Ватта и корреляционного интерферометра обеспечивают высокую точность и надежность результатов.

Встроенный широкополосный приемник
Детальный дисплей с высоким разрешением для наблюдения спектра радиосигналов и режим временной диаграммы (спектрограммы). Опция панорамного сканирования для быстрого обзора радиоэфира.

Компактная и легкая батарея питания
Время непрерывной работы в режиме радиопеленгатора составляет не менее 2 часов, в режиме радиоприемника – не менее 4 часов от одного элемента питания.

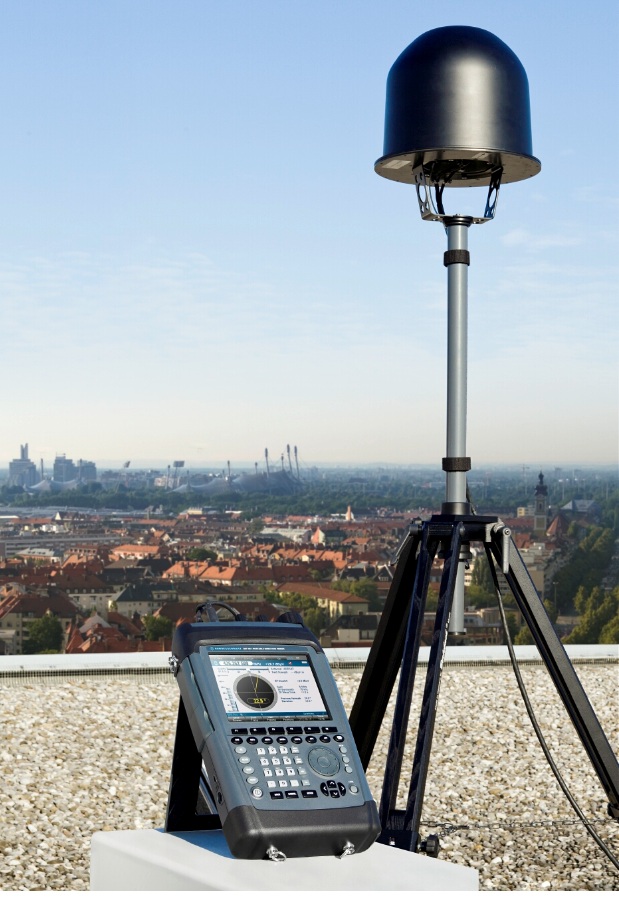

Компактные многоэлементные антенны
Восьми элементные антенны с круговой диаграммой направленности для диапазонов частот от 173 МГц с встроенным GPS приемником и электронным компасом и возможностью установки на магнитный адаптер.

Режим картографии
Возможность наблюдения результатов пеленгования на дисплее прибора и функция триангуляции для локализации источников излучений.

Мобильный комплекс радиомониторинга и пеленгования
На базе R&S®DDF205 и R&S®DDF255 разрабатываются и широко применяются по всему миру мобильные системы радиомониторинга и пеленгования, оборудованные на микроавтобусах и даже легковых автомобилях. Это возможно благодаря следующим особенностям аппаратуры:

• Компактные размеры радиоприемного оборудования и возможность монтажа в стойку 19”
• Возможность непосредственной работы от сети как постоянного, так и переменного тока без дополнительных преобразователей
• Управление работой, как с передней панели, так и с ПК с помощью ПО из комплекта поставки
• Применение широкодиапазонных компактных антенн для радиоизмерений и пеленгования, подключаемых непосредственно к приемному оборудованию
