ФУНКЦИИ

R&S®EB200 – супергетеродинный приемник с третьей промежуточной частотой 10,7 МГц. Несмотря на компактный размер в нем удалось реализовать улучшенную концепцию приема. Вход приемника оборудован фильтрами нижних/верхних частот или устройством предварительной выборки, что необходимо для снижения суммарной нагрузки сигнала. Подавление интермодуляционных помех сравнимо с этим параметром во многих стационарных приемниках. Тщательная фильтрация позволила значительно уменьшить переизлучение гетеродина. Новая концепция синтезатора, отличающаяся очень низким уровнем фазовых шумов, обеспечивает время переключения менее 3 мс. Это позволяет выполнять эффективное сканирование по частоте и по памяти

R&S®EB200 работает в широком диапазоне частот от 10  кГц до 3  ГГц. Для обработки всех сигналов с оптимальным отношением сигнал-шум требуется большое число полос пропускания ПЧ. Эта проблема не может быть решена с помощью аналоговых фильтров ввиду ограниченности пространства. Оптимальным решением является выделение цифровой секции ПЧ, в которой разнообразные фильтры могут быть использованы в относительно небольшом пространстве с помощью цифровой обработки сигналов (DSP). В модели EB200 установлено 12  полос ПЧ в диапазоне от 150  Гц до 150  кГц. Установлены следующие цифровые демодуляторы: AM, FM, нижней боковой полосы (LSB), верхней боковой полосы (USB) и CW. При установке опции для панорамного обзора ПЧ число полос увеличивается с 12 до 15 с диапазоном до 1 МГц. Полосы выше 150 кГц предназначены для измерений уровня и отклонений, поскольку демодуляция невозможна.

Принцип работы модели R&S®EB200 отвечает всем требованиям, предъявляемым к современным ресиверам для радиомониторинга, т.е. с помощью соответствующих кнопок можно устанавливать такие параметры, как режим демодуляции, полосы частот и т.д. Параметры, которые не используются постоянно, устанавливаются через систему меню. Структура меню организована в соответствии с приоритетами функций.

Есть возможность определить диапазон частот, к которому будет относиться весь набор данных. В дополнение к параметрам ресивера в набор данных могут быть включены следующие параметры сканирования:

• Ширина шага
• Пороговое значение сигнала (дБмкВ)
• Время задержки (с)
• Время остановки (с)
• Продолжение сканирования в зависимости от сигнала
• Подавление (отдельных частот или диапазонов)

Модель R&S®EB200 использует 1000 определяемых ячеек памяти. В каждой ячейке памяти можно сохранить полный набор данных, таких как частота, режим демодуляции, полоса, уровень шумоподавления и т.д. Содержание памяти можно редактировать или перезаписывать результатами сканирования. Содержимое любой ячейки памяти можно передать на ресивер вручную с помощью кнопки RCL или переключателя или автоматически – запустив процесс сканирования памяти.

С установленной опцией сканирования спектра частот (DIGI-Scan) R&S®EB200 сканирует выбранный диапазон частот в режиме цифрового управления и отображает соответствующий диапазон. Обнаруженные передачи видны с первого взгляда. Простым нажатием клавиши можно запустить аудиомониторинг. После этого R&S®EB200 переходит в режим прослушивания DIGI-Scan. Сохраненный спектр отображается в фоновом режиме, и нужную передачу можно пометить и отслеживать.

Обнаружение близко расположенных миниатюрных передатчиков возможно в дифференциальном режиме DIGIScan. В этом режиме отображаемый спектр сохраняется в качестве эталона. Затем текущие изменения спектра накладываются на эталонный спектр, при этом все новые сигналы или изменения уровня сигнала четко проявляются в виде пиков. Если измерение выполняется с некоторого расстояния, напряженность поля близко расположенных передатчиков изменяется больше, чем напряженность поля передатчиков, расположенных далеко. Дифференциальный режим позволяет быстро и надежно обнаруживать миниатюрные передатчики, даже если они работают в распределенном спектре.

Приемник может применяться для работы как в стационарном, так и в мобильном режиме. Тщательное экранирование и фильтрация входных и выходных сигналов обеспечивает чрезвычайно низкий уровень паразитных излучений и высокую стойкость к помехам. Усовершенствованная конструкция и использование подключаемых модулей значительно сокращают время ремонта. Замена модулей не требует перекалибровки или настройки.

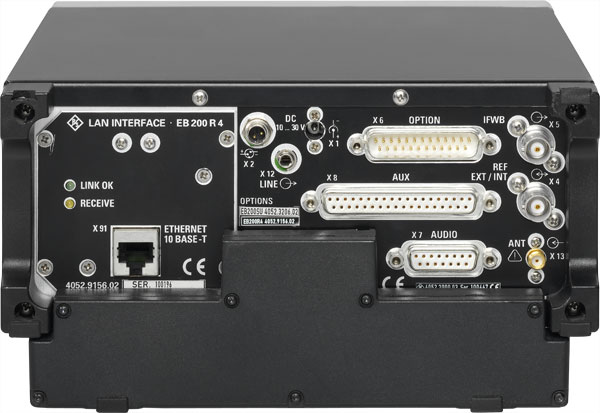

Всеми функциями ресивера можно управлять дистанционно с помощью интерфейса RS232C. Для решения задач измерения дополнительный интерфейс LAN повышает скорость управления в сотни раз, обеспечивает легкое соединение, а также позволяет управлять несколькими ресиверами с компьютера. Эти варианты позволяют пользователю выбирать любой подходящий тип дистанционного управления.

Основные особенности * Широкий диапазон частот * Высокое усиление * Низкий КСВН * Мощность на входе 300 Вт (непрерывное излучение) / 500 Вт (эффективная импульсная мощность) * Идеально подходит для измерения радиопомех в лаборатории * Каждая антенна калибруется согласно ANSI C63.5/DIN 45003 тин.

• Эргономичная конструкция для портативного использования
• Диапазон частот от 10 кГц до 3 ГГц
• Отслеживание незаконных передатчиков
• Обнаружение искомого передатчика на близком и среднем расстоянии с помощью ручной направленной антенны HE200
• Цифровой 12-полосный ПЧ-диапазон (150 Гц – 150 кГц)
• Быстрое, точное отображение уровня в динамическом диапазоне более 110 дБ
• Опции кругового поиска: Поиск по частоте и памяти
• Сканирование спектра частот (опция)
• Панорамное отображение ПЧ (опция)
• Дистанционное управление через интерфейсы RS232 C PPP или LAN
  (интерфейс Ethernet 10Base-T)
