Антенна R&S®HL451

Описание

Логопериодическая ВЧ антенна

Характеристики

Описание

2 МГц - 30 МГц

Передача и прием радиоволн с горизонтальной поляризацией на средних и дальних расстояниях

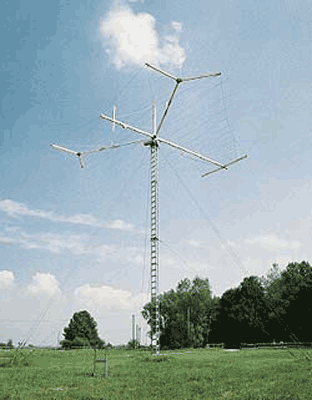

Компактная вращающаяся ВЧ антенна R&S®HL451 может использоваться для приема и передачи горизонтально поляризованных радиоволн.
Благодаря тому, что антенна охватывает диапазон от 5 МГц до 30 МГц, она в особенности подходит для радиосвязи на средних и дальних расстояниях. Прием возможен на любых расстояниях в диапазоне начиная с 2 МГц.
Результатом оптимизации является небольшой размер антенны. Несмотря на небольшой диапазон частот, модель R&S®HL451 размерами не больше любой аналогичной антенны, работающей в диапазоне только от 6,2 МГц до 30 МГц.

Рекомендуемые дополнительные устройства

Поворотный механизм антенны R&S®RD130
Блок управления R&S®GB130

Свойство

Прием в диапазоне от 2 МГц
Передача в диапазоне от 5 МГц
Полуволновые вибраторы обеспечивают высокое усиление при небольших размерах
Простая и быстрая сборка
Требуется минимум обслуживания
Пригодна для установки на крышу

Характеристики

R&S^®HL451
Диапазон частот
Прием	2 МГц - 30 МГц
Передача	5 МГц - 30 МГц
Поляризация	Линейная/горизонтальная
Входной импеданс	50 Ом
VSWR	≤2
Макс. входная мощность	1 кВт CW/2 кВт PEP
Коэффициент усиления (на мачте 15 м)	6 дБ - 12,5 дБ
Макс. скорость ветра	180 км/ч (без обледенения)
Разъем	N-вилка
СВБР	> 100 000 часов
Рабочий температурный диапазон	от –30 °C до +50 °C
Габариты антенной решетки
Длина	примерно 15 м
Ширина	примерно 16 м
Масса антенной решетки	примерно 260 кг
