Активная направленная антенна R&S®HE300

Описание

Портативная направленная антенна для поиска радиопередатчиков и источников помех

Характеристики

Описание

20 МГц - 7500 МГц

Портативная направленная антенна для отслеживания передатчиков и источников помех

Благодаря небольшому размеру и весу активная направленная антенна R&S®HE300 идеальна для портативного использования.
В сочетании с переносными приемниками (например, R&S®PR100) антенна R&S®HE300 используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении максимального напряжения сигнала.
Диапазон частот от 20 МГц до 7,5 GHz охватывается тремя сменными антенными модулями, входящими в комплект поставки R&S®HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их частотных поддиапазонах. Имеется дополнительный четвертый модуль (R&S®HE300HF для диапазона 9 кГц – 20 МГц).

Рекомендуемые дополнительные устройства

Рамочная антенна R&S®HE300HF
Портативный приемник R&S®PR100
Портативные анализаторы спектра семейства R&S®FSH

Свойство

Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
Удобный размер, несмотря на способность работать в широком частотном диапазоне
Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
Может быть установлена на треногу (монтажная резьба 1/4”)
Электропитание от стандартных батареек AA или аккумуляторных батарей

Характеристики

R&S^®HE300
Диапазон частот	20 МГц – 7,5 ГГц

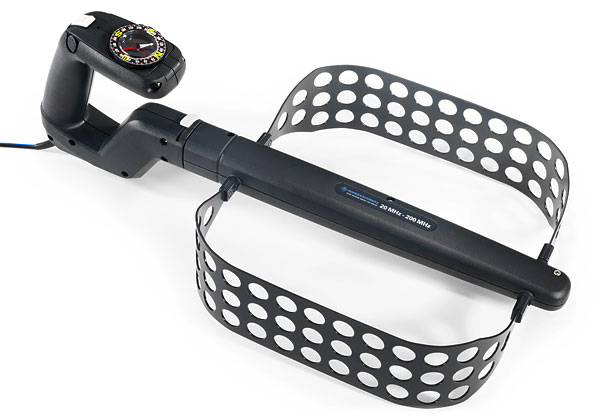

РЧ модуль 1	20 МГц – 200 МГц

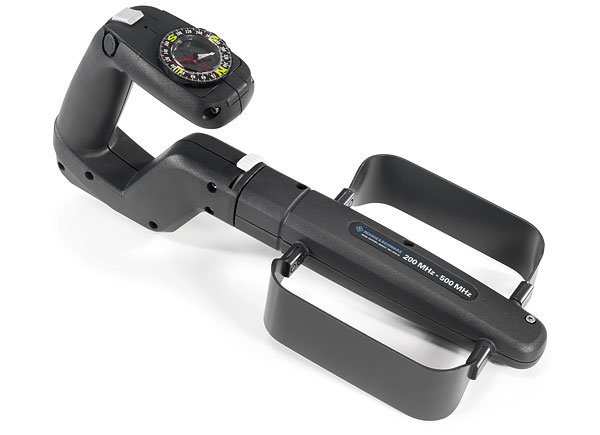

РЧ модуль 2	200 МГц – 500 МГц

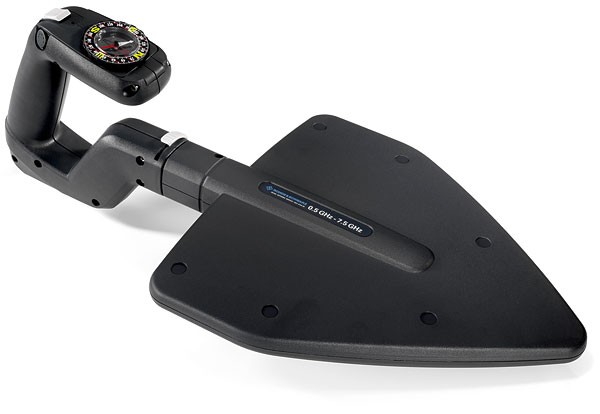

РЧ модуль 3	500 МГц – 7,5 ГГц
Дополнительный ВЧ модуль R&S^® HE200HF	9 кГц – 20 МГц
Входной импеданс	50 Ом
VSWR	станд. <2.5
Электропитание	4 × 1,5 В прямого тока, размер: AA; соответственно 6 аккумуляторных батарей, размер: AA
Разъем	N-вилка
СВБР	> 50 000 часов
Рабочий температурный диапазон	от –30°C до +55°C
Тара для транспортировки (длина × ширина × высота)	примерно 650 мм × 510 мм × 242 мм
Длина соединительного кабеля	примерно 1 м
Масса
Антенна	примерно 1 кг (макс.)
С тарой	примерно 7 кг
