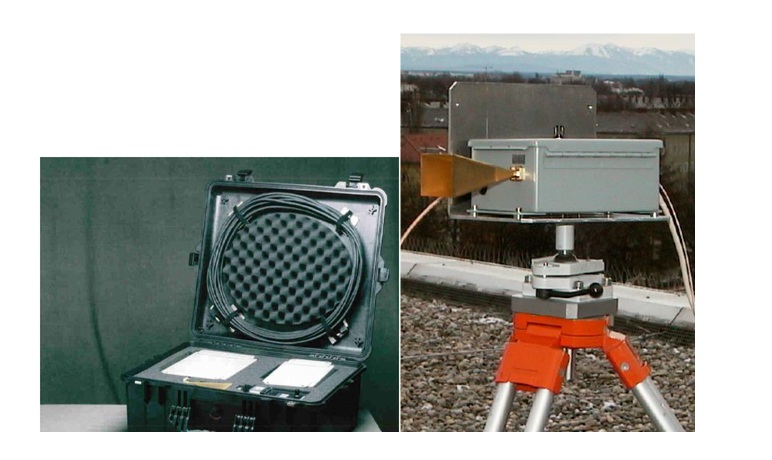

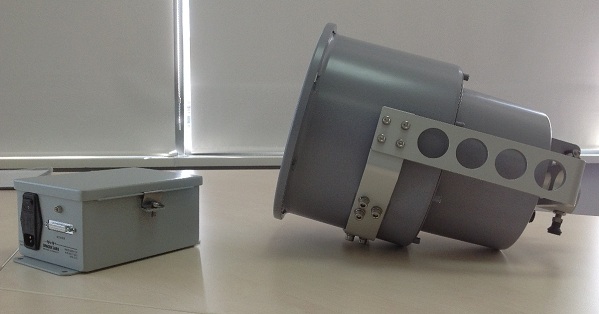

Комплексы антенные измерительные R&S MW-58 (далее – комплексы MW-58) предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами. Принцип действия комплексов MW-58 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в волноводном тракте. Принятые сигналы преобразовываются в сигналы частотой от 2 до 22 ГГц, усиливаются и подаются на высокочастотный выход в коаксиальном такте К типа. Конструктивно комплексы MW-58 состоят из антенны рупорной, конвертора понижающего (далее – конвертор), усилителя и блока питания. Рупорная антенна, предназначенная для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность в диапазоне частот от 40 до 60 ГГц, имеет волноводный выход. Конвертор предназначен для приема сигналов от 40 до 60 ГГц с выхода антенны рупорной, переноса их в диапазон частот от 2 до 22 ГГц (далее – ПЧ), подавления зеркальной помехи частотными фильтрами, усиления и передачи усиленного сигнала на выход. На передней панели корпуса конвертера имеется волноводный вход для подсоединения антенны рупорной и коаксиальный выход типа K для подсоединения измерительных приемных устройств. С обратной стороны расположены вход внешнего источника опорного сигнала и разъем питания. Конвертер оборудован малошумящим усилителем и частотными фильтрами, предназначенными для подавления зеркальной помехи. На корпусе конвертора расположен аналоговый индикатор для контроля уровня сигнала ПЧ. Блок питания предназначен для питания конвертора напряжением + 12 В. Для подключения блока питания, в комплект поставки комплексов MW-58 входит кабель питания. Антенна рупорная, конвертор могут быть установлены в кожух влагозащитный, исключающий попадание капель дождя и влаги на элементы конструкции измерительной части системы (рупорную антенну, волновод). Данное конструктивное исполнение может быть осуществлено только на заводе производителя. Для установки конвертора на треноге на его корпусе и на корпусе влагозащитного кожуха имеется крепежное устройство. В комплекте с измерительным приемником, селективным микровольтметром, анализатором спектра комплексы MW-58 могут быть использованы для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 40 до 60 ГГц.
Технические характеристики
Значение
Диапазон рабочих частот, ГГц
от 40 до 60.
Диапазон частот на выходе конвертора, ГГц
от 2 до 22.
Диапазон значений коэффициента усиления, дБ
от 50 до 80.
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ
± 2,5.
Уровень кроссполяризационной составляющей, дБ, не более
минус 30.
Тип выходного разъёма
K.
Масса, кг, не более
10.
Габаритные размеры (ширина×высота×глубина), мм, не более:
