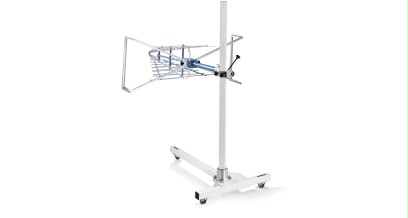

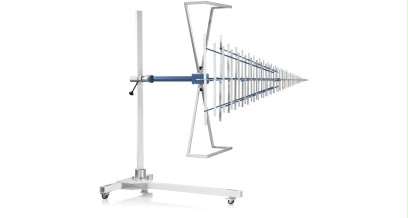

Комбинированная логопериодическая антенна R&S®HL562E

Характеристики

Описание	Комбинированная антенна R&S HL562E совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот. Антенна разработана в развитие R&S HL562 для выполнения соответствия растущим требованиям международных стандартов в области ЭМС. Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.
Технические характеристики		Значение
Диапазон рабочих частот, МГц	от 30 до 6000
Поляризация	линейная
Вход	N-тип, 50 Ом
КСВН входа, не более	2
Допустимая входная мощность, Вт
30 МГц	225 CW
80 МГц	900 CW
250 МГц	750 CW
1 ГГц	420 CW
3 ГГц	270 CW
6 ГГц	150 CW
Коэффициент усиления(от 200 МГц), дБ	8,5
Поляризационная развязка, дБ, не менее	20
Масса, кг	5
Габаритные размеры (без треноги) (ширина×высота×длина), м	0,57×1,43×1,65
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от 5 до 40
