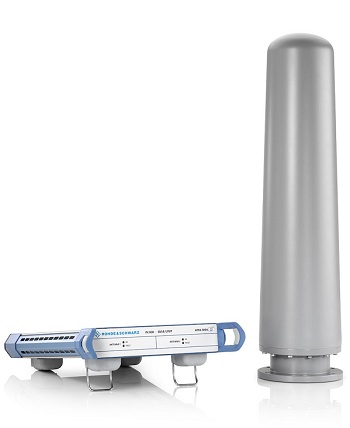

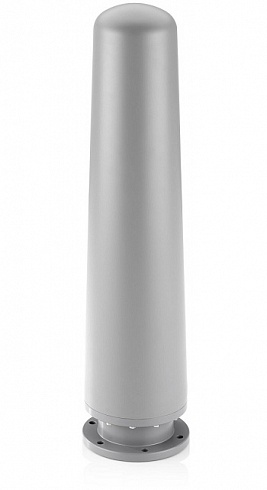

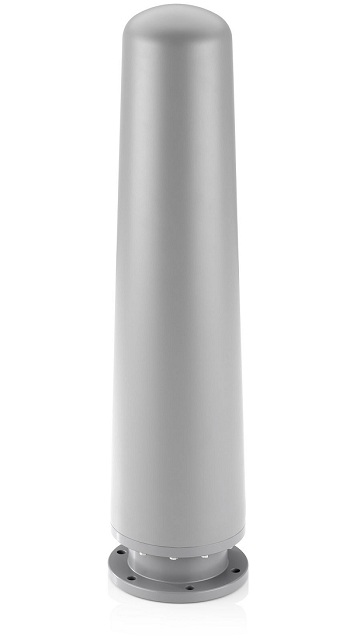

Антенны активные всенаправленные R&S®HE600

Характеристики

Описание	Антенны активные всенаправленные R&S HE600 (далее по тексту – антенны) предназначены (совместно с измерительными приемными устройствами) для измерений напряжённости электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 МГц до 8000 МГц и применяются для испытаний изделий антенной техники. Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Конструктивно антенна представляет частотно-дифференцированные микрополосковые структуры на текстолитовой подложке, нагруженные на малошумящие усилители и имеющие общий выход. Выход антенны представляет собой коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. Микрополосковые антенны формируют квазиизотропные диаграммы направленности в Н-плоскости. Антенна вмонтирована в защитный пластиковый корпус, обеспечивающий возможность работы в сложных погодных условиях. Для измерений параметров электромагнитного поля антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства. Питание антенны осуществляется через радиочастотный кабель посредством устройства развязки, например IN600.
Технические характеристики		Значение
Диапазон рабочих частот, МГц	от 30 до 8000
Диапазон изменения коэффициента калибровки, дБ (1/м)	от минус 2 до плюс 40
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ	± 2,5
КСВН входа, не более	3,0
Неравномерность диаграммы направленности H-плоскости, дБ	3,0

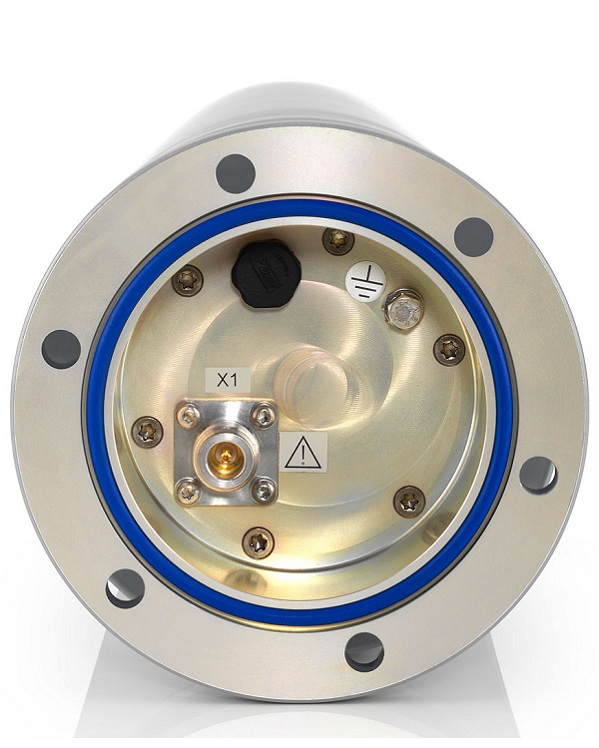

Тип входного соединителя по ГОСТ 13317-89	N (розетка)
Масса (без аксессуаров), кг, не более	2
Габаритные размеры (диаметр × высота), мм	135 × 550
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС	от минус 40 до плюс 65
относительная влажность воздуха при температуре 25 ºС, %	до 80
атмосферное давление, мм рт. ст.	от 630 до 795

Документы

12554_he600_img01

18.6 Кб

2907_he600_um

493.7 Кб
