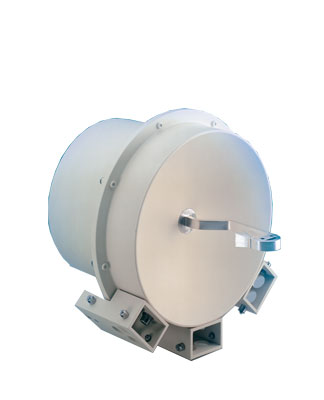

Антенны зеркальные направленные R&S®AC308R3 предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами. Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструкция антенн имеет зеркально-параболический тип. Зеркало антенны формирует равномерное фазовое распределение поля, а облучатель, находящийся в фокусе зеркала подключается к тракту. Конструкция антенны обеспечивает работу в широком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления. С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя (МШУ), который обеспечивает усиление сигналов со стабильной частотной зависимостью коэффициента усиления. Выход антенны выполнен на основе коаксиального соединителя типа PC 2.92 (розетка). Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности, либо иного приемного устройства.
Свойство
Чрезвычайно широкий диапазон частот
Одновременная работа в двух плоскостях ортогональной поляризации
Может быть встроена в системы направленных СВЧ антенн R&S®AC090/120/180/300
Быстрая и простая установка
Устойчивая механическая конструкция
Технические характеристики
Наименование параметра
Значение
Диапазон рабочих частот, ГГц
от 26,5 до 40
Коэффициент усиления антенны с МШУ, дБ, не менее
63
Пределы допускаемой абсолютной погрешности
коэффициента усиления антенны, дБ
± 2,5
КСВН входа, не более
2
Точка компрессии усиления 1 дБ, дБ[мВт], не менее
5
Масса, кг, не более
3
Габаритные размеры (диаметр × ширина), мм, не более
380х300
Тип входного соединителя по ГОСТ 13317-89
2.92 (розетка)
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С
от минус 10 до 50
Относительная влажность воздуха при температуре 25 °С, %
до 70
Атмосферное давление, мм рт. ст.
от 630 до 795
Характеристики
R&S®HE300
Диапазон частот
20 МГц – 7,5 ГГц
РЧ модуль 1
20 МГц – 200 МГц
РЧ модуль 2
200 МГц – 500 МГц
РЧ модуль 3
500 МГц – 7,5 ГГц
Дополнительный ВЧ модуль R&S® HE200HF
9 кГц – 20 МГц
Входной импеданс
50 Ом
VSWR
станд. <2.5
Электропитание
4 × 1,5 В прямого тока, размер: AA; соответственно 6 аккумуляторных батарей, размер: AA
Разъем
N-вилка
СВБР
> 50 000 часов
Рабочий температурный диапазон
от –30°C до +55°C
Тара для транспортировки (длина × ширина × высота)
