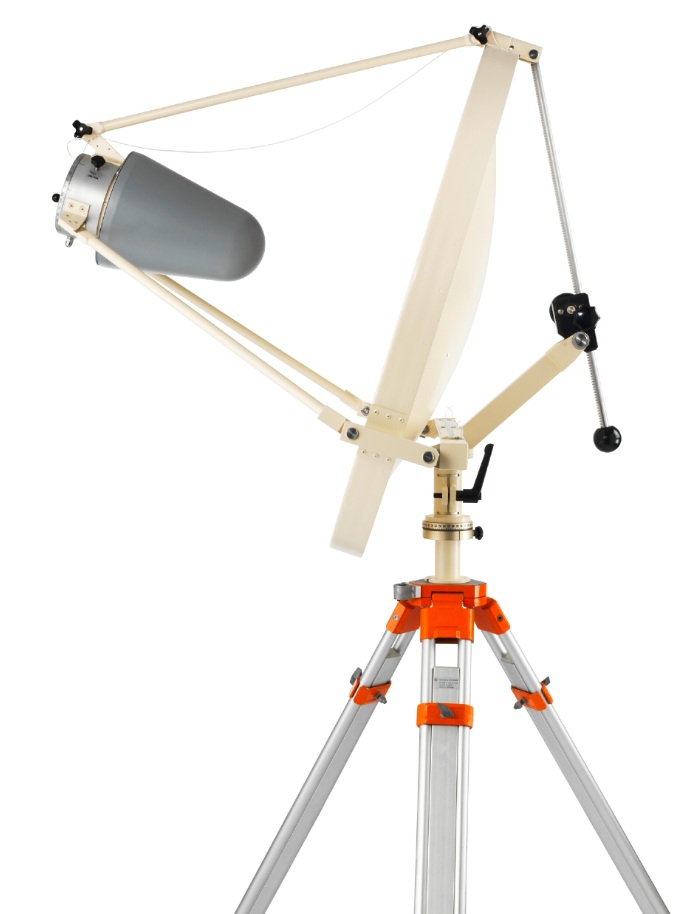

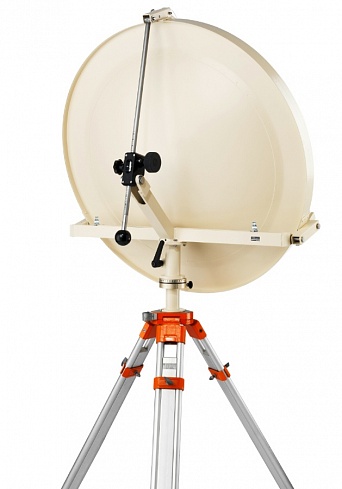

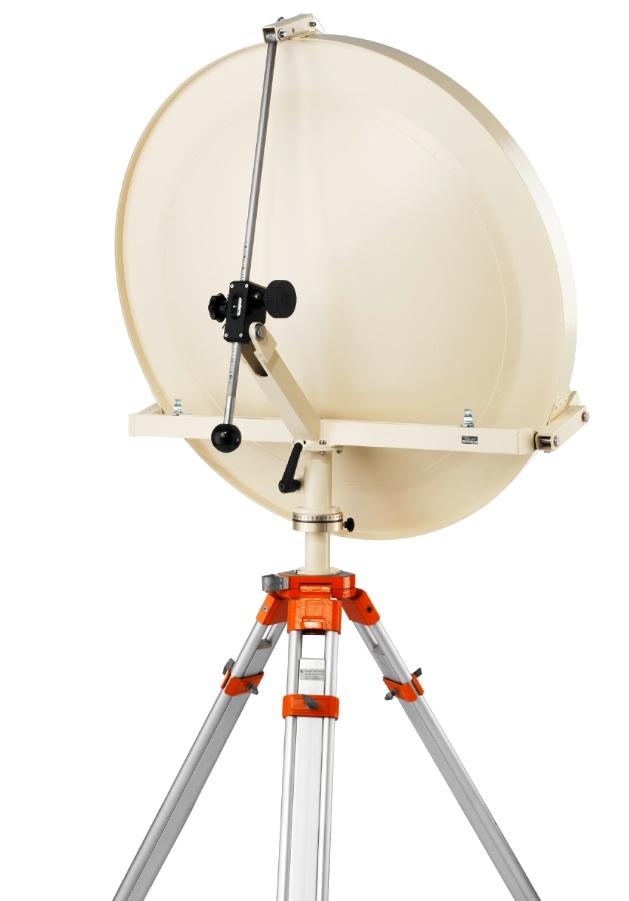

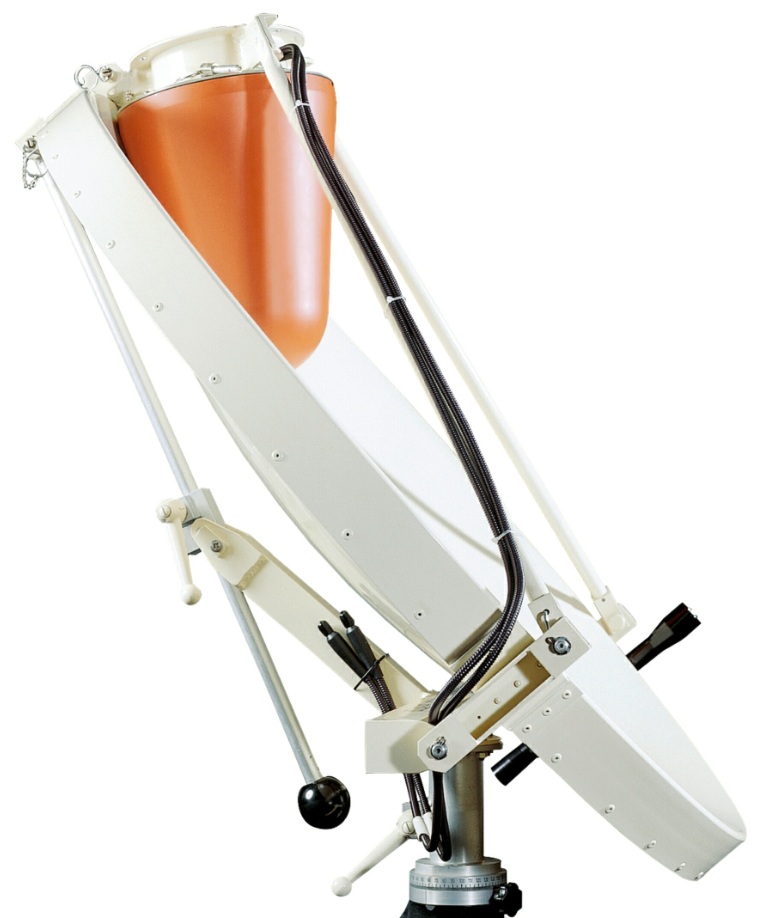

Высокочастотная направленная антенна R&S®АС008 перекрывает частотный диапазон 0,85 – (26,5) ГГц (зависит от применяемого облучателя), состоит из отражателя диаметром 0,9 м и широкополосного облучателя, расположенного в его фокусе и позиционирующего по двум осям устройства. R&S®АС008 применяется для радиомониторинга и измерений в широком диапазоне частот. Легкий вес, относительно небольшие размеры и малое время сборки делают R&S®АС008 идеальной антенной для мобильных измерений (на открытых площадка и в камерах). Благодаря специальной конструкции опоры крепления облучателя антенна может быть собрана и разобрана за несколько секунд. Для этого необходимо вытащить верхний штырь из опор, прислонить оставшиеся два штыря вместе с измерительными кабелями к блюду отражателя и зафиксировать в этом положении. Диапазон изменения азимута антенны позволяет установить любой требуемый угол. Если используется дистанционное поворотное устройство, то устройство ручной установки может быть удалено.
Свойство
Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
Удобный размер, несмотря на способность работать в широком частотном диапазоне
Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
Может быть установлена на треногу (монтажная резьба 1/4”)
Электропитание от стандартных батареек AA или аккумуляторных батарей
Технические характеристики
Параметр
Значение
Частотный диапазон
от 0,85 до 26,5 ГГц
Диапазон установки угла
по азимуту
360°
по углу места
от -6° до +44°
Поляризация
облучатель R&S®HL024A1
два ортогональных поляризационных канала(модель .02)
облучатель R&S®HL050
линейная (модель .05)
облучатель R&S®HL024S2
линейная или круговая (модель .04)
Коэффициент усиления
от 15 до 40 дБ (см. рис. 3)
Ширина диаграммы направленности на уровне 0,5
от 20° до 1,5° (см. рис. 3)
Входное сопротивление
50 Ом
КСВН
£2,5
Входной разъем
SMA (мама)
Размеры
диаметр отражателя
0,9 м
толщина
0,4 м (сложена для транспортировки)
масса
12 кг (без треноги)
Средняя наработка на отказ
более 500 000 ч
Диапазон рабочих температур
от -30 до +50°С
Характеристики
R&S®HE300
Диапазон частот
20 МГц – 7,5 ГГц
РЧ модуль 1
20 МГц – 200 МГц
РЧ модуль 2
200 МГц – 500 МГц
РЧ модуль 3
500 МГц – 7,5 ГГц
Дополнительный ВЧ модуль R&S® HE200HF
9 кГц – 20 МГц
Входной импеданс
50 Ом
VSWR
станд. <2.5
Электропитание
4 × 1,5 В прямого тока, размер: AA; соответственно 6 аккумуляторных батарей, размер: AA
Разъем
N-вилка
СВБР
> 50 000 часов
Рабочий температурный диапазон
от –30°C до +55°C
Тара для транспортировки (длина × ширина × высота)
