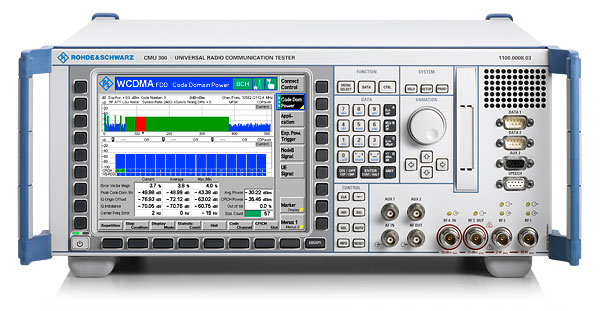

Универсальный радиокоммуникационный тестер R&S®CMU300

1. Короткое описание

   Универсальный тестер радиосвязи R&S®CMU300 – это уникальное решение, сочетающее в себе скоростное, высокоточное тестирование ВЧ-параметров с процедурами сигнализации первого уровня модели OSI.

2. R&S®CMU300



3. Ключевые факты

   1. Чрезвычайно высокая скорость тестирования
   2. Высокоточные измерения
   3. Не устаревающая модульная конструкция
   4. Полноценный анализатор спектра и генератор сигналов
   5. Обработка на уровне 1 в реальном масштабе времени

4. Быстрые ссылки

   1. Технические описания
   2. Опции
   3. Поддерживаемые стандарты

В отличие от  аудиоанализатора R&S®UP300, который идеально  подходит для проведения многочисленных аналоговых аудиоизмерений, анализатор R&S®UP350 обладает  дополнительной возможностью проведения измерений на цифровых аудиоприборах. Более подробную информацию см. в описании R&S®UP300.

                                                                                                                  Базовый блок
                                                                                                                  GSM/EDGE
                                                                                                                  WCDMA

Базовый блок
Коммутационная матрица / интерфейс ВЧ, обеспечивающие простое подключение к ВЧ-интерфейсу испытуемого устройства:

• разъем RF1: вход/выход для подсоединения базовых станций большой мощности
• разъем RF2: вход/выход для подсоединения базовых станций средней и малой мощности
• разъем RF3 OUT: выход сигналов большой мощности
• разъем RF4 IN: чувствительный вход

• селективный измеритель мощности
• анализатор спектра с настраиваемой полосой разрешения и расширенными функциями запуска и синхронизации (10 МГц…2,7 ГГц)
• измерения во временной области (режим с нулевой полосой обзора)

• генерация сигналов CW / SSB / AM

• интерфейс IEEE
• интерфейс RS-232-C
• 2 слота PCMCIA

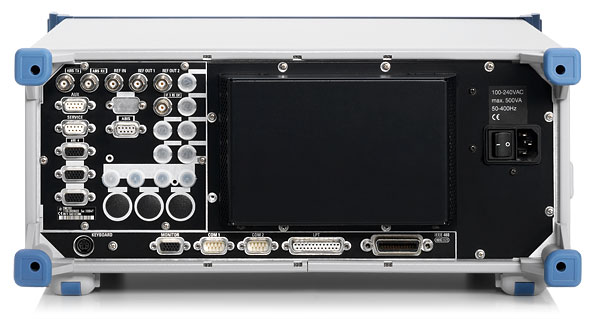

• вход/выход сигнала опорной частоты на задней панели прибора
• новая, усовершенствованная концепция управления, опирающаяся на использование цветного ЖК-экрана высокого разрешения

GSM/EDGE

Режимы тестирования

• Режим без сигнализации

  Этот режим особенно удобен для тестирования плат и модулей ВЧ с небольшой сигнальной активностью или в ее отсутствии. Начало измерения вообще не зависит от внешних синхросигналов или от сигнальной информации. Как только на вход подана мощность ВЧ, тестер начинает регистрировать входной ВЧ-сигнал. После расчета и отображения соответствующих ВЧ-параметров прибор готов к следующему измерению. Доступны все специфические для GSM/EDGE измерения параметров передатчика (TX-измерения) для сигналов с соответствующим видом модуляции и мидамбулой. Кроме того, CMU300 способен генерировать сигналы с мидамбулой и модуляцией GSM/EDGE во всем диапазоне частот от 10 МГц до 2,7 ГГц. При этом функции анализатора и генератора не связаны, т.е. возможно любое разнесение между каналами восходящего и нисходящего соединения.

• Режим с сигнализацией

  Режим с сигнализацией предназначен для тестирования модулей или базовых станций с поддержкой определенного уровня сигнализации. В этом режиме тестер работает синхронно с базовой станцией, т.е. синхронизируется со структурой кадра TDMA, что необходимо для измерения коэффициента битовых ошибок приемника. Все параметры передатчика могут измеряться независимо для каждого временного слота. Эта функция необходима для тестирования базовых станций, поддерживающих и GSM, и EDGE. Способность кодировать и декодировать каналы в реальном масштабе времени составляет основу синхронизированных измерений. Прибор может синхронизироваться с базовой станцией следующими способами:

• Если базовая станция оснащена тактовым выходом мультикадрового сигнала, то этот сигнал можно использовать для синхронизации (запуска) прибора CMU300. При этом следует учитывать дополнительную линию синхронизации. Для измерения BER и тестирования передатчиков EDGE необходима синхронизация по 26-му мультикадру.

• Если используется только ВЧ-соединение, тестер может синхронизироваться по несущей C0 базовой станции точно так же, как это делает мобильный телефон. Это упрощает схему тестирования. Однако перед измерением используемого канала информационного обмена в базовой станции необходимо активировать несущую CCH, включая каналы FCCH / SCH и системную информацию от 1 до 4. После успешной синхронизации постоянно выполняется повторная синхронизация по SACCH информационного канала.

Обзор тестов передатчика GMSK
Измерение мощности:

• мощность пакета (среднее/пиковое значение)
• зависимость мощности от времени (нарастание мощности)

• фазовая ошибка (пиковое/среднеквадратическое значение)
• ошибка по частоте

• спектр, порожденный модуляцией
• спектр переходных процессов, вызванных коммутацией

• измерение зависимости мощности от слота
• измерения в выбранном временном слоте
• анализ информации в канале CCH (синхронизация кадров; сетевые данные)
• анализ информации в канале SACCH (запрашиваемая мощность; запрошенные параметры синхронизации)

• мощность пакета (среднее/пиковое значение)
• зависимость мощности от времени (нарастание мощности)

• EVM = модуль вектора ошибки (пиковое/среднеквадратическое значение)
• амплитудная ошибка (пиковое/среднеквадратическое значение)
• фазовая ошибка (пиковое/среднеквадратическое значение)
• смещение исходной точки
• дисбаланс IQ
• ошибка по частоте
• 95-й процентиль

• спектр, порожденный модуляцией
• спектр переходных процессов, вызванных коммутацией

• измерения в выбранном временном слоте
• анализ информации в канале CCH (синхронизация кадров; сетевые данные)
• анализ информации в канале SACCH (запрашиваемая мощность; запрошенные параметры синхронизации)

WCDMA
Обзор параметрических тестов передатчика
Измерение мощности:

• измеритель мощности (широкополосный или частотно-избирательный)
• мощность в кодовой области (CDP)

• модуль вектора ошибки (EVM), амплитудная ошибка, фазовая ошибка
• ошибка по частоте несущей
• смещение исходной точки IQ
• дисбаланс IQ
• качество формы сигнала
• пиковая мощность в кодовой области (PCDEP)

• Коэффициент утечки мощности в соседний канал (ACLR)
• Занимаемая полоса частот (OBW)
• Маска излучаемого спектра (SEM)

• генерацию сигналов в реальном времени, включая измерительные последовательности до PN 16 (псевдослучайный шум) для непрерывных измерений приемника, с простой реализацией процедур поиска абсолютной чувствительности
• поддержку заявленной скорости передачи данных 2 Мбит/с (RMC 2048 кбит/с), позволяющую уже сейчас тестировать скорости передачи из будущих приложений – проверьте завтрашние приложения сегодня!
• генерацию аддитивного белого гауссова шума (AWGN) и имитацию BER

• Синхронное параметрическое тестирование передатчика
• Анализ канала BCH в реальном времени
• Анализ данных в нисходящих каналах /расширенные функции измерения BER
• Тестирование канала RACH, включая анализ AICH
• Контроль канала HS-SCCH
• Измерение скорости передачи данных и пропускной способности канала HS-DSCH
• Имитация восходящего канала HS-DPCCH
• Имитация и тестирование HSDPA

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• GSM-R
