Гибкое решение для быстрых мобильных измерений покрытия DVB-T/H
Характеристики
Обзор
Короткое описание
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES.

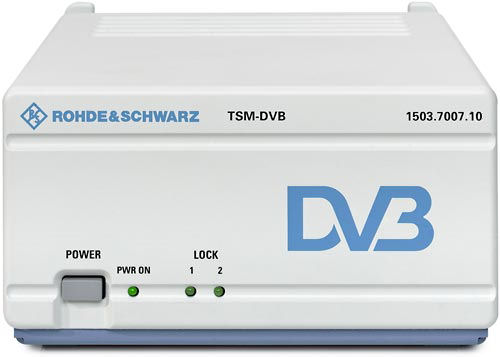

R&S®TSM-DVB
Ключевые факты

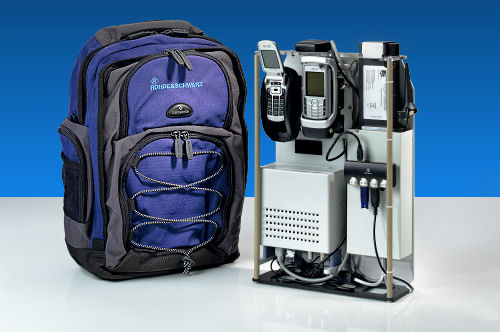

Простое и быстрое мобильное измерение покрытия DVB-T/H в ходе тестового проезда

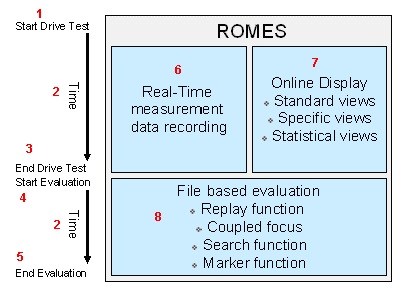

Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES. R&S®ROMES используется для управления и настройки R&S®TSM-DVB и для регистрации и отображения результатов измерения.
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB измеряет следующие параметры:
Уровень РЧ
MER (коэффициент ошибок модуляции)
PER (коэффициент пакетных ошибок, число пакетов MPEG в секунду)
BER (коэффициент битовых ошибок после кодера Рида-Соломона)
Биты TPS от b16 до b55
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие квантования по времени в потоке HP/LP
Присутствие/отсутствие MPE-FEC в потоке HP/LP

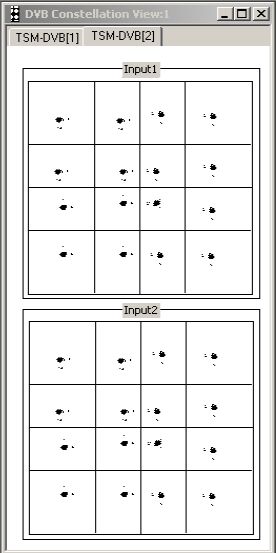

Представление данных в виде сигнального созвездия
C/(N+i)
Несколько индикаторов состояния (захват АРУ, захват несущей, захват синхронизации MPEG и т.п.)
Информация о транспортном сигнале (режим DVB-T, кодовая скорость и т.п.)
Особенности
РЧ секция
Розетки типа N для подключения антенн
Модуляция 2K, 4K или 8K OFDM
Диапазоны ОВЧ (кан. с 5 по 12) и УВЧ (кан. с 21 по 69)
Рабочая полоса 5 МГц, 6 МГц, 7 МГц или 8 МГц
Шаг по частоте 166,667 кГц
Поддерживается отстройка частоты ±167 кГц или ±125 кГц
КСВ макс. 3 дБ
Входная чувствительность от –92 до –20 дБмВт (зависит от режима DVB-T/H, меньшие значения: только для QPSK)
Погрешность уровня ±3 дБ (0 – 15°C, уровень <= –30 дБмВт); ±2 дБ (15 – 50°C, уровень <= –30 дБмВт)
Демодуляция DVB-T/H
Полностью совместима с ETS300744
Включает иерархические режимы (выбор приоритета потока)
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие MPE-FEC в потоке HP/LP
Автоматическое определение режима по информации TPS (даже при C/Ш = 0 дБ), биты TPS от b16 до b55
Демодуляция двойного потока в иерархическом режиме
Устройство восстановления первоначальной последовательности
Демодуляция двойного потока в избыточном режиме с автоматической или ручной коммутацией
Режим работы с несколькими антеннами
Сигнализация DVB-H (квантование времени и MPE-FEC) в поле TPS (без снижения мощности и без декодирования MEP-FEC), присутствие/отсутствие квантования по времени в потоке HP/LP
Сигнальное созвездие
Выход ASI для транспортного потока MPEG
Полностью совместим с EN 50083-9
188 байтов на пакет в пакетном формате данных ("непрерывный" режим)
Сдвоенные выходы
Выходное сопротивление: 75 Ом, разъем BNC
Формат выхода: ASI (драйверы HotLink)
Управление модулем
Интерфейс RS-232-C со стандартным уровнем ±12 В в режиме "ведомый" (в стандартную конфигурацию входит адаптер USB)
