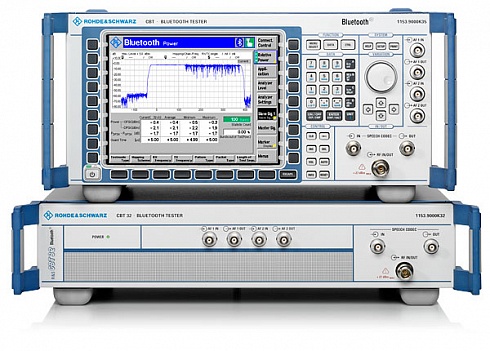

Тестер Bluetooth® R&S®CBT/CBT32

Описание

Серия тестеров для полноценного тестирования технологии Bluetooth.

Характеристики

Информация для заказа

Наименование	Тип устройства	Код заказа
Тестер радиосвязи стандарта WiMAX™	R&S®CMW270	1201.0002.75
Конфигурация базового блока, обязательная
Базовый блок, диапазон частот от 70 МГц до 6 ГГц	R&S®CMW-P752	1202.7200.02
Модуль ВЧ-блока	R&S®CMW-S590A	1202.5108.02
Вариант выбора: передняя панель без дисплея/ клавиш (содержит интерфейс DVI)	R&S®CMW-S600C	1201.0102.04
Вариант выбора: передняя панель с дисплеем/ клавишами	R&S®CMW-S600D	1201.0102.05
Аппаратные опции
Модуль ARB-генератора и генератора модулирующего сигнала реального времени	R&S®CMW-B110A	1202.5508.02
Универсальный сигнальный модуль	R&S®CMW-B200A	1202.6104.02
Модуль расширения WiMAX™ для опции R&S®CMW-B200A	R&S®CMW-B270A	1202.6504.02
Модуль термостатированного кварцевого генератора (OCXO)	R&S®CMW-B690A	1202.5908.02
Модуль высокостабильного термостатированного кварцевого генератора (OCXO)	R&S®CMW-B690B	1202.6004.02
Модуль интерфейса шины IEEE (одиночный разъем)	R&S®CMW-B612A	1202.5608.02
Модуль интерфейса шины IEEE (двойной разъем)	R&S®CMW-B612B	1202.5708.02
Модуль цифрового видеоинтерфейса (DVI) (только для блоков без дисплея/клавиш)	R&S®CMW-B620A	1202.5808.02
Держатель для карты коммутации Ethernet R&S®CMW-B660A		1202.7000.02
Карта коммутации Ethernet	R&S®CMW-B661A	1202.7100.02
Программные опции
ПО, обеспечивающее возможность реализации приложений, подуровень конвергенции, IPv4	R&S®CMW-KA700	1202.6904.02
БПФ анализатор спектра	R&S®CMW-KM010	1203.5953.02
TX-измерение, I/Q от слота	R&S®CMW-KM011	1203.0800.02
TX-измерение, стандарт Mobile WiMAX™ (IEEE802.16e)	R&S®CMW-KM700	1202.6604.02
TX-измерение, стандарт Mobile WiMAX™ (графические результаты)	R&S®CMW-KM701	1202.6610.02
Сигнализация (эмуляция базовой станции), стандарт Mobile WiMAX™ (IEEE802.16e)	R&S®CMW-KS700	1202.6704.02
Сигнализация, стандарт Mobile WiMAX™ (IEEE802.16e), расширение для разработки	R&S®CMW-KS701	1202.6710.02
Анализатор сообщений, стандарт Mobile WiMAX™ (IEEE802.16e), оперативный	R&S®CMW-KT700 1202.6804.02
Включение сигналов в ПО R&S®WinIQSIM2™ стандарта WiMAX™ (IEEE802.16)	R&S®CMW-KW700	1203.1358.02
ПО моделирования сигналов	R&S®WinIQSIM2™ 1405.7032.08
Аппаратные и программные опции для второго канала (функция двойного тестирования, режим без сигнализации)
R&S®CMW-B100A, -B110A, -B570B, -B590A, -KB036, -KM700, -KM701, -KW700

Обзор

Короткое описание

Тестеры сигналов стандарта Bluetooth® R&S®CBT обеспечивают выполнение ВЧ-тестов стандарта Bluetooth® на всех каналах в режиме с перестройкой и без перестройки частоты. Приборы оснащены большим набором функций для статистического контроля и измерений. Например, можно задать допуски для каждой измеряемой величины или прервать последовательность измерений после заданного числа измерений или при превышении допустимого значения. Помимо стандартных кривых для мощности, модуляции или спектра можно отображать кривые минимумов или максимумов, усредненных по заданному числу пакетов.

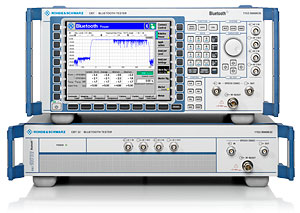

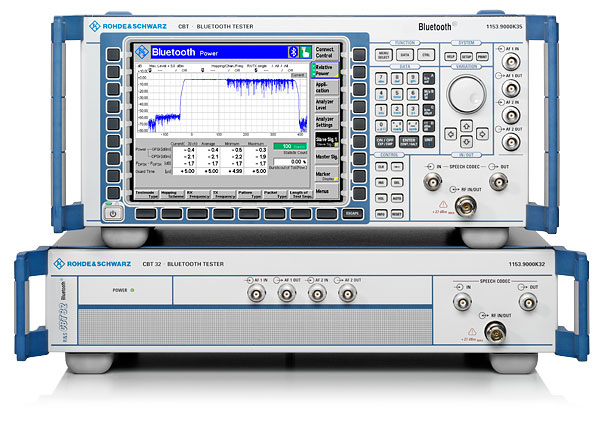

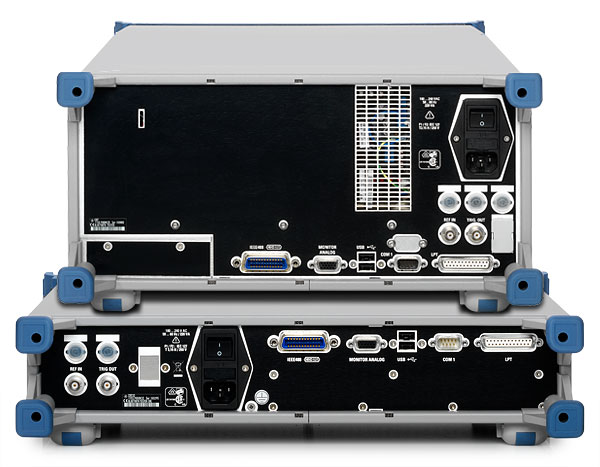

R&S®CBT/CBT32
Ключевые факты
1. Чрезвычайная гибкость при выявлении неисправностей в процессе выполнения научно-исследовательских и опытно-конструкторских работ (НИОКР)
2. Чрезвычайно малое время измерения для повышения производительности на производстве
3. Встроенные функции для измерения спектра
4. Поддержка многочисленных звуковых опций
5. Программное обеспечение R&S®CBTGo с поддержкой 18 контрольных ВЧ-тестов для стандарта Bluetooth®, соответствующих техническим требованиям V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth®
6. Экономичная версия прибора, монтируемая в стойку, R&S®CBT32 для использования на производстве
7. Опция для работы с сигналами стандарта Bluetooth®low energy добавляет возможность измерения и генерирования сигналов стандарта Bluetooth®low energy
8. С опцией поддержки EDR (R&S®CBT-K55) в тестеры сигналов стандарта Bluetooth® R&S®CBT добавляется большое число контрольных ВЧ-тестов для технологии EDR.
Быстрые ссылки
1. Технические описания
2. Опции
Модели
1. Исполнение№ заказа
2. R&S®CBT Bluetooth® Тестер
  с дисплеем, высота 4 HU1153.9000.35
3. R&S®CBT32 Bluetooth® Тестер
  без дисплея, форм-фактор 19", высота 2 HU, предназначен для дистанционного управления1153.9000.32

Особенности

Измерения в режиме передачи
Измерения в режиме приема
Контрольные ВЧ-тесты Bluetooth®
Звуковые функции
ПО R&S®CBTGo для автоматического тестирования

Измерения в режиме передачи

Измерение мощности
- Номинальная мощность, пиковая мощность, мощность утечки
- Функция управления мощностью
- EDR: относительная мощность
Измерение временных параметров
- Ошибка синхронизации пакетов
- EDR: защитный интервал
Измерение спектра
- В полосе по уровню 20 дБ, мощность в соседнем канале (ACP), частотный диапазон
- EDR: внутриполосное паразитное излучение (стробируемое ACP)
Измерение параметров модуляции
- Средняя, максимальная и минимальная девиация частоты
- EDR: RMS DEVM, пиковое DEVM, 99% DEVM
- EDR: кодирование дифференциальной фазы
- EDR: сигнальное созвездие I/Q
- EDR: сдвиг фаз
Измерение частоты
- Точность воспроизведения частоты (ICFT), уход частоты, максимальная скорость ухода
- EDR: стабильность несущей частоты ωi и ω0

Измерения в режиме приема

Коэффициент ошибок по битам (BER) для базового режима и режима EDR
Режим "грязной" передачи в соответствии с техническими требованиями ВЧ-тестов для базового режима и режима EDR
Функция поиска коэффициента BER: уровень чувствительности для предварительно заданного уровня BER
Коэффициент ошибок по пакетам (PER)
Коэффициент NAK

Контрольные ВЧ-тесты Bluetooth®
Тестеры R&S®CBT и R&S®CBT32 могут использоваться для проведения следующих контрольных ВЧ-тестов стандарта Bluetooth®, описанных в спецификациях стандарта V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR:

TRM/CA/01/C (выходная мощность)
TRM/CA/03/C (управление мощностью)
TRM/CA/04/C (выходной спектр – диапазон частот)
TRM/CA/05/C (выходной спектр – полоса при 20 дБ)
TRM/CA/06/C (выходной спектр – мощность в соседнем канале)
TRM/CA/07/C (модуляционные характеристики)
TRM/CA/08/C (допустимое отклонение от начальной частоты несущей)
TRM/CA/09/C (уход несущей частоты)
TRM/CA/10/C (относительная мощность передачи в EDR)
TRM/CA/11/C (стабильность несущей частоты и погрешность модуляции в EDR)
TRM/CA/12/C (кодирование разности фаз в EDR)
TRM/CA/13/C (внутриполосное паразитное излучение в EDR)
RCV/CA/01/C (чувствительность – пакеты в режиме одиночных слотов)
RCV/CA/02/C (чувствительность – пакеты в режиме мультислотов)
RCV/CA/06/C (максимальный входной уровень)
RCV/CA/07/C (чувствительность в EDR)
RCV/CA/08/C (пороговое значение коэффициента BER в EDR)
RCV/CA/10/C (максимальный входной уровень в EDR)

Звуковые функции

Встроенный в тестер R&S®CBT звуковой кодек Bluetooth® поддерживает CVSD-кодирование, а также кодирование в формате A-law и μ-law. Для обоих приборов R&S®CBT и R&S®CBT32 доступны следующие звуковые опции, позволяющие проводить всестороннее звуковое тестирование Bluetooth®-устройств:

Двухканальный звуковой генератор и анализатор (R&S®CBT-B41)Данная опция используется для измерения звуковых характеристик Bluetooth®-устройств. На переднюю панель тестера R&S®CBT добавляются четыре дополнительных разъема. Звуковые сигналы направляются через внутренний аудиопереключатель либо на разъемы для внешнего оборудования, либо на внутренний речевой Bluetooth®-кодек. Могут применяться различные сценарии тестирования.
Цифровой аудиоинтерфейс (R&S®CBT-B42)
Поддержка профилей гарнитуры и спикерфона (R&S®CBT-K54)
Поддержка стереопрофиля A2DP и кодека SBC (R&S®CBT-K52)

ПО R&S®CBTGo для автоматического тестирования
Пакет программ R&S®CBTGo для ПК предназначен для дистанционного управления тестерами R&S®CBT и R&S®CBT32. Это программное обеспечение может быть бесплатно загружено с веб-сайта компании Rohde & Schwarz. ПО R&S®CBTGo позволяет создавать любые тестовые последовательности путем конфигурирования и комбинирования доступных тестовых модулей. По нажатию кнопки создается полный отчет об измерениях, который может быть сохранен в нескольких форматах. ПО R&S®CBTGo содержит набор готовых тестовых последовательностей, позволяющих автоматически выполнять различные контрольные тесты для стандарта Bluetooth®. ПО позволяет размещать в отчете об измерениях множество графических элементов, являясь, таким образом, ценным инструментом в НИОКР и при проведении контроля на производстве.

Преимущества

Простые, быстрые и точные измерения покрытия и оптимизация сети
Превосходные характеристики (для сравнения: мобильный телефон WCDMA: примерно 1000 мс/измерение)
- WCDMA: до 3 мс/измерение (PN сканирование)
- CDMA: до 100 мс/измерение (PN сканирование)
- GSM: до 12,5 мс/канал (демодуляция системных типов)
- CW: до 1,6 мс/измерение (20 каналов параллельно)
Одна аппаратная платформа для разных технологий (GSM, CDMA2000®, WCDMA, измерение мощности немодулированного сигнала 80 МГц – 3 ГГц), диапазон частот: от 80 МГц до 3 ГГц
Простые средства сопоставительного анализа без идентификации SIM-карты, например, для четырех и более сетевых операторов в ходе одного проезда
- Возможно одновременное PN сканирование до двенадцати несущих
Индикация помех и паразитных пилот-сигналов
Диагностика проблем и обслуживание базовых станций
Поиск места установки новых базовых станций (необходим тестовый передатчик)
Идеально подходит для измерений при движении на высокой скорости, например, на железных дорогах
- Одновременное измерение всех 19 каналов GSM-R на скорости 180 км/ч с шагом 10 см
Встроенная система дистанционного запуска (по мощности немодулированного сигнала) обеспечивает единообразные измерения покрытия
Отслеживание РЧ сигнала в ведомом режиме во время измерения мощности немодулированного сигнала
Измерение внутри помещений: решение в виде рюкзака
Измерение электромагнитных полей с помощью R&S®TSMU-H

Преимущества анализатора радиосе

Преимущества

Параллельная работа с несколькими технологиямиbr>
- Анализ окружающей обстановки в одном приборе
- Сопоставительный анализ
- Бесплатный анализ конкурентов
- Быстрые и экономичные измерения
Непревзойденные характеристики
- Наилучшая точность даже при движении с высокой скоростью
- Быстрое тестирование
Универсальное решение в одном приборе
- Все опции в комплекте
- Можно обойтись без дополнительных затрат
Широкополосный приемник
- Один прибор перекрывает все диапазоны
С программным обеспечением R&S®ROMES
- Ускоренный запуск
- Мощные средства оптимизации
Модульная структура программного и аппаратного обеспечения
- Конфигурация в соответствии с требованиями
Концепция рюкзака
- Простые измерения внутри помещений с неограниченной производительностью

Применение

Производственные испытания мобильных станций WiMAX™
При производстве мобильных и базовых станций WiMAX™ необходимым этапом является настройка ВЧ-параметров приемопередатчика. Для этого проводится измерение и интерполирование значений вариаций в частотных и амплитудных характеристиках (как в приемном, так и в передающем тракте) с последующим сохранением полученных данных в таблицах поправок. Тем самым, на более поздних этапах производства гарантируется соответствие точности уровня радиосигнала требованиям стандарта IEEE 802.16e.

Испытания на уровне плат: регулировка ВЧ-параметров в режиме без сигнализации
После сборки модуля WiMAX™ параметры приемопередатчика регулируются на уровне печатной платы. Из-за широкого динамического диапазона и очень широкой общей полосы частот полезных поддиапазонов WiMAX™ регулировка ВЧ-параметров требует множества отдельных измерений с различными значениями частоты/уровня. Вследствие этого каждому испытуемому устройству необходимо иметь особый алгоритм регулировки. Концепция умной регулировки R&S®Smart Alignment, основанная на работе генератора и измерителя мощности ВЧ-сигналов в режиме списка, позволяет сократить время регулировки до минимума.

Заключительные испытания: проверка ВЧ-параметров и протокольных функций в сигнальном режиме
На этапе заключительных испытаний проводится проверка нормальной работы мобильной станции в сети WiMAX™ как на физическом (PHY), так и на протокольном уровне (MAC). Подобное испытание выполняется с помощью функции сигнализации в реальном времени тестера R&S®CMW270, который эмулирует работу базовой станции WiMAX™.
При этом выполняются следующие типовые измерения:

Вход в сеть
Чувствительность приемника (PER)
Отчет о состоянии канала мобильной станции
Мощность пакета передачи и модуль вектора ошибок (EVM)
Сквозное (end-to-end) тестирование
Тестирование рабочих характеристик (например, пропускной способности)

Сквозное тестирование на базе IP
Тестер R&S®CMW270 обеспечивает возможность выполнения следующих приложений реального времени:

Просмотр веб-страниц
Воспроизведение потокового видео
Передача файлов по протоколу FTP
Тестирование рабочих характеристик
Работа по технологии VoIP

С помощью этих функций пользователь может проверить ожидаемые значения пропускной способности нисходящего и восходящего каналов. Многочисленные параметры сети (мощность сигнала нисходящего соединения, отношение DL/UL и т.п.) могут быть модифицированы с целью моделирования рабочих характеристик мобильной станции WiMAX™ в наихудших условиях работы сети.

Пример конфигурации

Тестовый мобильный телефон
Ноутбук (Windows XP) с установленным ПО R&S®ROMES + опция R&S®ROMES3T1Q
USB или RS232-C
12 В пост. тока

Примеры конфигурации

Базовая конфигурация

Приемник Rohde&Schwarz (например, R&S®TSMU)
Промышленный компьютер
GPS
Ноутбук
Программное обеспечение R&S®ROMES

Конфигурация для работы в помещениях

Приемник R&S®TSMx / R&S®TSM-DVB
Аккумуляторная батарея и зарядное устройство
2 мобильных телефона
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Рюкзак

Переносная конфигурация

Приемник R&S®TSMx
До 4 мобильных телефонов
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Прочный чемодан

Автомобильная конфигурация

Приемник Rohde&Schwarz
Система бесперебойного питания с отдельным аккумулятором
До 16 мобильных телефонов
GPS
Программное обеспечение R&S®ROMES
19-дюймовая стойка

Технические характеристики

Общие РЧ характеристики
Диапазон частот		от 80 МГц до 3 ГГц
Коэффициент шума	f ≤ 2,2 ГГц, предусилитель вкл.	10 дБ (ном.)
Погрешность задающего генератора		±0,01´10-6 (синхронизация от сигнала 1 Гц системы GSM)
Долговременная нестабильность задающего генератора		1´10-6/год
Температурный дрейф задающего генератора	от 0 до 30 °C	2 ´ 10-6
	от 30 до 40 °C	дополнительно 2 ´ 10-6/10 °C
IP3	Предусилитель вкл.	–9 дБмВт (ном.)
	Предусилитель откл.	+3 дБмВт (ном.)
Точка сжатия на 1дБ		–15 дБмВт
WCDMA
Диапазоны		Диапазоны WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц)
Пилотное сканирование		до 512 пилотных каналов
Многочастотное сканирование		макс. 12 несущих
Полосы ПЧ		4,12 МГц
Скорость измерения	одиночный режим	HS: от 1 до 50 Гц HD: 5 Гц UHS: 333 Гц
	двойной режим	HS: от 1 до 10 Гц HD: 2 Гц
	тройной режим	HS: от 1 до 5 Гц HD: 1 Гц
Динамический диапазон измерения мощности		от –114 до –20 дБмВт
Погрешность измерения мощности		ном. <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ ном. <1 дБ (RSCP)
Время захвата синхронизации	5 пилот сигналов	HS: 10 мс (ном.) HD: 24 мс (ном.)
Уровень синхросигнала Ec/Io		HS: <–14,5 дБ HD: <–25 дБ
Динамический диапазон Ec/Io		HS: 20 дБ HD: 29 дБ
Демодуляция канала BCH Ec/Io		HS: ≥–14 дБ HD: ≥–25 дБ
Подавление соседнего канала		>70 дБ (ном.)
Число динамических каналов		макс. 2500 (5000 при измерении многолучевого распространения)
Кодовая скорость ложных сигналов		<10–9
Тактовая частота для синхронизации		частота 1 Гц GPS /GSMWCDMA
GSM
Диапазоны		GSM 420/450/750/850/900/1700/1800/1900, GSM-E, GSM-R
Режим измерения		Измерение кодовой мощности SCH Измерение полной мощности TCH внутри диапазона Демодуляция системной информации BCCH типа 3
Скорость измерения	одиночный режим	до 100 каналов/с с демодуляцией SCH 1,2 с (ном.); 1,9 с (макс.) для диапазона GSM 900 3,8 с (ном.); 5,3 с (макс.) для диапазона GSM 1800
	двойной режим	до 40 каналов/с с демодуляцией SCH 3,2 с (ном.); 4 с (макс.) для диапазона GSM 900 10 с (ном.); 14 с (макс.) для диапазона GSM 1800
	тройной режим	до 25 каналов/с с демодуляцией SCH 5,2 с (ном.); 6,5 с (макс.) для диапазона GSM 900 16 с (ном.); 22 с (макс.) для диапазона GSM 1800
Динамический диапазон измерения мощности		от –112 до –20 дБмВт
Погрешность измерения мощности		±1 дБ (ном.)
Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале		98 % для C/I > +2 дБ
Зависимость детектирования BSIC после первого декодирования от C/I в соседнем канале		C/I > –11 дБ
Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого BSIC		C/I > –11 дБ
Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC)		C/I > 2,5 дБ
Тактовая частота для синхронизации		сигнал 1 Гц (PPS) системы GPS, встроенный в GSM (синхроканал)
CDMA2000®[1]
Диапазоны		Диапазоны класса SR1 (от 1 до 10), включая US Cellular, PCS 1900, European 450
Сканирование пилот-каналов		до 512 пилот-каналов
Входная полоса частот		1,22 МГц
Длина сканирования		12288 тактов (10 мс)
Скорость измерения	одиночный режим	10 Гц (512 пилот-каналов, F-PICH – один канал)
	двойной режим	5 Гц
	тройной режим	4 Гц
Динамический диапазон измерения мощности		от –12 до –131 дБмВт (полная мощность F-PICH)
Погрешность измерения	без многолучевого распространения	Ec/Io > –10 дБ: ±0,4 дБ (ном.)
	с многолучевым распространением	Ec/Io > –10 дБ: ±0,7 дБ (ном.)
Уровеньсинхросигнала Ec/Io	Помеха CDMA2000®, быстрый режим	<–16,5 дБ (ном.) (F-PICH) <–25,5 дБ (ном.) (F-SYNC)
	белый Гауссовский шум, быстрый режим	<–20,2 дБ (ном.) (F-PICH) <–29,2 дБ (ном.) (F-SYNC)
Скорость синхронизации	одиночный режим	100 мс (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ)
	двойной режим	200 мс (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ)
	тройной режим	240 мс (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ)
Демодуляция	демодуляция синхроканала	<0,5 с
	быстрая демодуляция синхроканала	<0,1 с
Динамический диапазон Ec/Io		30 дБ (ном.)
Кодовая скорость ложных сигналов		<10–9
Число динамических каналов		макс. 2500 (5000 при измерении многолучевого распространения)
Тактовая частота для синхронизации		частота 1 Гц GPS /GSMCDMA
РЧ мощность
Режим измерения		одна частота, несколько каналов
Ввод частоты		одна частота, список частот, диапазон частот
Погрешность уровня		±1,0 дБ ≤ 3 ГГц (ном.)
Полоса (3 дБ)	режим одной частоты	от 12,5 до 4000 кГц
	многоканальный режим	от 200 до 4000 кГц
Динамический диапазон измерения мощности в канале	GSM	от –110 до –20 дБмВт
	WCDMA	от –95 до –20 дБмВт
Время выборки	многоканальный режим	от 100 до 650 мкс
Время измерения		от 0,1 до 1000 мс
Минимальная длительность цикла		1,6 мс
Время установки частоты		от 9,3 до 25 мс
Типовая скорость измерения	многоканальный режим	1,6 мс для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM 1800
Подавление соседнего канала	GSM	30 дБ
	WCDMA	60 дБ
Детекторы		пиковый, усредняющий, среднеквадратический
Режимы синхронизации	внутренний источник тактовой частоты	синхронизация по времени
	синхронизация по внешнему событию	дистанционный запуск
Подавление ПЧ		0 дБ, 10 дБ, 15 дБ
Предусилитель		10 дБ автоматический/ручной
Тактовая частота для синхронизации		сигнал 1 Гц (PPS) системы GPS
Разъемы на задней панели
FireWire I + II		розетка IEEE 1394, 6 контактов
RF IN		розетка N, входное сопротивление 50 Ом, КСВ=2,0 (ном.)
DC IN		штекер с защелкой, 3 контакта, вход источника питания от 9 В до 18 В постоянного тока
PPS IN		розетка BNC, от 3 до –5 В ТТЛ для сигнала 1 Гц (PPS) системы GPS (точная синхронизация по спаду импульса)
PULSE IN		розетка BNC, многофункциональный вход (например, вход дистанционного запуска) допустимый диапазон входного сигнала: от 3 до 15 В
Механические характеристики
Рабочая температура		от 0 до +45 °C
Температура хранения		от –20 до +70 °C
Относительная влажность		95 % при +40 °C
Синусоидальная вибрация		от 5 до 150 Гц; макс. 2 g при 55 Гц
Вибрация случайного характера		от 10 до 500 Гц
Удар		ударный спектр 40 g
Электромагнитная совместимость		EN 61326-1: 1997 + A1: 1998 + A2: 2001E1 95/54/EC E1 ECE-R10
Электробезопасность		EN 61010-1: 1993 + A2: 1005
Стандарт качества		разработано и изготовлено в соответствии с ISO 9000
Источник питания		от 9 до 18 В постоянного тока
Потребляемый ток		650 мА при 12 В постоянного тока
Габариты (Ш × В × Г)		150 мм × 80 мм × 170 мм
Масса		1,5 кг

Технологии

Bluetooth

Характеристики

Частота
Диапазон частот	R&S^®CMW270	от 70 МГц до 6 ГГц
Максимальный уход частоты	базовый блок R&S^®CMW270	±1 × 10^-6
	с опцией R&S^®CMW-B690A (OCXO)	±5 × 10^-8
	с опцией R&S^®CMW-B690B (высокостабильный генератор OCXO)	±5 × 10^-9
ВЧ-генератор
Диапазон выходных уровней	непрерывное колебание (CW) RF1 OUT, WiMAX™ диапазон 1	от –130 до +8 дБмВт
Погрешность уровня на выходе	в диапазоне температур от +20 до +35°C в пределах диапазона выходной уровень > -120 дБмВт	<0,6 дБ (межкалибровочный интервал 1 год) <0,8 дБ (межкалибровочный интервал 2 года)
Полоса ПЧ		70 МГц
ВЧ-анализатор
Диапазон входных уровней	непрерывная мощность (CW) RF1 COM, RF2 COM	от –84 до +34 дБмВт
Погрешность уровня	в диапазоне температур от +20 до +35°C	<0,5 дБ (межкалибровочный интервал 1 год) <0,7 дБ (межкалибровочный интервал 2 года)
Полоса ПЧ		40 МГц
Генератор сигналов произвольной формы (с опцией R&S^®CMW-B110A)
Файлы с сигналами	максимальная длина выборки	256 млн. отсчетов (256M)
Частота дискретизации	максимальная	100 МГц
Объем памяти		1 Гбайт
Параметры стандарта WiMAX™
Цифровой стандарт		IEEE 802.16e
Режим физического уровня		OFDMA, TDD
Полоса частот		3,5 МГц, 5 МГц, 7 МГц, 8,75 МГц, 10 МГц
Длительность кадра		5 мс
Размер БПФ		512, 1024
Модуляция и кодовая скорость		BPSK, QPSK 1/2, QPSK 3/4, 16QAM 1/2, 16QAM 3/4, 64QAM 1/2, 64QAM 2/3, 64QAM 3/4, 64QAM 5/6
Поддержка MAC		IEEE 802.16e, эмуляция базовой станции
Общие характеристики
Габариты	Ш × В × Г	465,1 мм × 197,3 мм × 517,0 мм (19“ 1/1, 4 HU, 450)
Масса	с типичными опциями	приблиз. 18 кг
Интерфейсы		LAN 1 × 100 Мбит/с 1 × 1000 Мбит/с
	с опцией R&S^®CMW-B612A	IEEE 488.2
		4 × USB 2.0 1 × USB 1.1
	для внешнего монитора	DVI-D

Документы

12367_cbtcbt32re4a533bdf26b79

54.8 Кб

Дополнительно

ООО «Тимтек» – компания выполняющая комплексные поставки измерительной аппаратуры и высокотехнологического испытательного оборудования.

Мы готовы предложить подборку оборудования под Ваши задачи, либо предоставить готовые решения для проведения современных исследований, доставить и смонтировать оборудование непосредственно на объект, провести инструктаж персонала.

Поставляемая нашей компанией продукция:

Осциллографы;
Анализаторы спектра;
Генераторы функций и сигналов;
Мультиметры;
Электрометры;
Источники питания;
Антенны;
Безэховые камеры;
Климатические камеры;
Ударные стенды;
Вибрационные установки и пр.

Наша компания осуществляет поставки в рамках ГОЗ, 44-ФЗ и 223-ФЗ.

ООО «Тимтек» имеет широкий спектр возможностей для выполнения Ваших задач.

Надеемся на качественное сотрудничество.

Назад к списку

Поставки испытательного оборудования
Thermotron Industries:
климатические камеры,
термошоковые камеры,
камеры специализированных испытаний.

Тестер Bluetooth® R&S®CBT/CBT32

Короткое описание

R&S®CBT/CBT32

Ключевые факты

Быстрые ссылки

Модели
