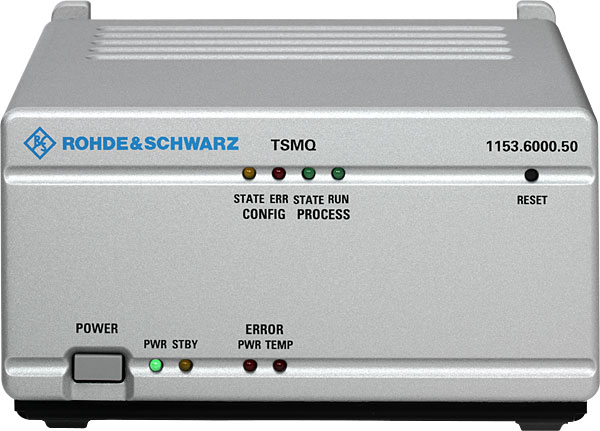

Общие РЧ характеристики | | |
Диапазон частот | | от 80 МГц до 3 ГГц |
Коэффициент шума | f ≤ 2,2 ГГц, предусилитель вкл. | 10 дБ (ном.) |
Погрешность задающего генератора | | ±0,01´10-6 (синхронизация от сигнала 1 Гц системы GSM) |
Долговременная нестабильность задающего генератора | | 1´10-6/год |
Температурный дрейф задающего генератора | от 0 до 30 °C | 2 ´ 10-6 |
| от 30 до 40 °C | дополнительно 2 ´ 10-6/10 °C |
IP3 | Предусилитель вкл. | –9 дБмВт (ном.) |
| Предусилитель откл. | +3 дБмВт (ном.) |
Точка сжатия на 1дБ | | –15 дБмВт |
WCDMA | | |
Диапазоны | | Диапазоны WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц) |
Пилотное сканирование | | до 512 пилотных каналов |
Многочастотное сканирование | | макс. 12 несущих |
Полосы ПЧ | | 4,12 МГц |
Скорость измерения | одиночный режим | HS: от 1 до 50 Гц
HD: 5 Гц
UHS: 333 Гц |
| двойной режим | HS: от 1 до 10 Гц
HD: 2 Гц |
| тройной режим | HS: от 1 до 5 Гц
HD: 1 Гц |
Динамический диапазон измерения мощности | | от –114 до –20 дБмВт |
Погрешность измерения мощности | | ном. <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ
ном. <1 дБ (RSCP) |
Время захвата синхронизации | 5 пилот сигналов | HS: 10 мс (ном.)
HD: 24 мс (ном.) |
Уровень синхросигнала Ec/Io | | HS: <–14,5 дБ
HD: <–25 дБ |
Динамический диапазон Ec/Io | | HS: 20 дБ
HD: 29 дБ |
Демодуляция канала BCH Ec/Io | | HS: ≥–14 дБ
HD: ≥–25 дБ |
Подавление соседнего канала | | >70 дБ (ном.) |
Число динамических каналов | | макс. 2500 (5000 при измерении многолучевого распространения) |
Кодовая скорость ложных сигналов | | <10–9 |
Тактовая частота для синхронизации | | частота 1 Гц GPS /GSMWCDMA |
GSM | | |
Диапазоны | | GSM 420/450/750/850/900/1700/1800/1900, GSM-E, GSM-R |
Режим измерения | | Измерение кодовой мощности SCH
Измерение полной мощности TCH внутри диапазона
Демодуляция системной информации BCCH типа 3 |
Скорость измерения | одиночный режим | до 100 каналов/с с демодуляцией SCH
1,2 с (ном.); 1,9 с (макс.) для диапазона GSM 900
3,8 с (ном.); 5,3 с (макс.) для диапазона GSM 1800 |
| двойной режим | до 40 каналов/с с демодуляцией SCH
3,2 с (ном.); 4 с (макс.) для диапазона GSM 900
10 с (ном.); 14 с (макс.) для диапазона GSM 1800 |
| тройной режим | до 25 каналов/с с демодуляцией SCH
5,2 с (ном.); 6,5 с (макс.) для диапазона GSM 900
16 с (ном.); 22 с (макс.) для диапазона GSM 1800 |
Динамический диапазон измерения мощности | | от –112 до –20 дБмВт |
Погрешность измерения мощности | | ±1 дБ (ном.) |
Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале | | 98 % для C/I > +2 дБ |
Зависимость детектирования BSIC после первого декодирования от C/I в соседнем канале | | C/I > –11 дБ |
Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого BSIC | | C/I > –11 дБ |
Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC) | | C/I > 2,5 дБ |
Тактовая частота для синхронизации | | сигнал 1 Гц (PPS) системы GPS, встроенный в GSM (синхроканал) |
CDMA2000®[1] | | |
Диапазоны | | Диапазоны класса SR1 (от 1 до 10), включая US Cellular, PCS 1900, European 450 |
Сканирование пилот-каналов | | до 512 пилот-каналов |
Входная полоса частот | | 1,22 МГц |
Длина сканирования | | 12288 тактов (10 мс) |
Скорость измерения | одиночный режим | 10 Гц (512 пилот-каналов, F-PICH – один канал) |
| двойной режим | 5 Гц |
| тройной режим | 4 Гц |
Динамический диапазон измерения мощности | | от –12 до –131 дБмВт (полная мощность F-PICH) |
Погрешность измерения | без многолучевого распространения | Ec/Io > –10 дБ: ±0,4 дБ (ном.) |
| с многолучевым распространением | Ec/Io > –10 дБ: ±0,7 дБ (ном.) |
Уровеньсинхросигнала Ec/Io | Помеха CDMA2000®, быстрый режим | <–16,5 дБ (ном.) (F-PICH)
<–25,5 дБ (ном.) (F-SYNC) |
| белый Гауссовский шум, быстрый режим | <–20,2 дБ (ном.) (F-PICH)
<–29,2 дБ (ном.) (F-SYNC) |
Скорость синхронизации | одиночный режим | 100 мс (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ) |
| двойной режим | 200 мс (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ) |
| тройной режим | 240 мс (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ) |
Демодуляция | демодуляция синхроканала | <0,5 с |
| быстрая демодуляция синхроканала | <0,1 с |
Динамический диапазон Ec/Io | | 30 дБ (ном.) |
Кодовая скорость ложных сигналов | | <10–9 |
Число динамических каналов | | макс. 2500 (5000 при измерении многолучевого распространения) |
Тактовая частота для синхронизации | | частота 1 Гц GPS /GSMCDMA |
РЧ мощность | | |
Режим измерения | | одна частота, несколько каналов |
Ввод частоты | | одна частота, список частот, диапазон частот |
Погрешность уровня | | ±1,0 дБ ≤ 3 ГГц (ном.) |
Полоса (3 дБ) | режим одной частоты | от 12,5 до 4000 кГц |
| многоканальный режим | от 200 до 4000 кГц |
Динамический диапазон измерения мощности в канале | GSM | от –110 до –20 дБмВт |
| WCDMA | от –95 до –20 дБмВт |
Время выборки | многоканальный режим | от 100 до 650 мкс |
Время измерения | | от 0,1 до 1000 мс |
Минимальная длительность цикла | | 1,6 мс |
Время установки частоты | | от 9,3 до 25 мс |
Типовая скорость измерения | многоканальный режим | 1,6 мс для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM 1800 |
Подавление соседнего канала | GSM | 30 дБ |
| WCDMA | 60 дБ |
Детекторы | | пиковый, усредняющий, среднеквадратический |
Режимы синхронизации | внутренний источник тактовой частоты | синхронизация по времени |
| синхронизация по внешнему событию | дистанционный запуск |
Подавление ПЧ | | 0 дБ, 10 дБ, 15 дБ |
Предусилитель | | 10 дБ автоматический/ручной |
Тактовая частота для синхронизации | | сигнал 1 Гц (PPS) системы GPS |

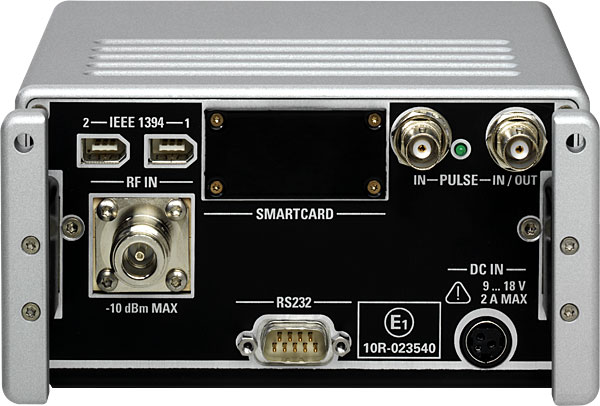

Разъемы на задней панели | | |
FireWire I + II | | розетка IEEE 1394, 6 контактов |
RF IN | | розетка N, входное сопротивление 50 Ом,
КСВ=2,0 (ном.) |
DC IN | | штекер с защелкой, 3 контакта, вход источника питания от 9 В до 18 В постоянного тока |
PPS IN | | розетка BNC, от 3 до –5 В ТТЛ для сигнала 1 Гц (PPS) системы GPS (точная синхронизация по спаду импульса) |
PULSE IN | | розетка BNC, многофункциональный вход
(например, вход дистанционного запуска)
допустимый диапазон входного сигнала: от 3 до 15 В |
Механические характеристики | | |
Рабочая температура | | от 0 до +45 °C |
Температура хранения | | от –20 до +70 °C |
Относительная влажность | | 95 % при +40 °C |
Синусоидальная вибрация | | от 5 до 150 Гц; макс. 2 g при 55 Гц |
Вибрация случайного характера | | от 10 до 500 Гц |
Удар | | ударный спектр 40 g |
Электромагнитная совместимость | | EN 61326-1: 1997 + A1: 1998 + A2: 2001E1 95/54/EC E1 ECE-R10 |
Электробезопасность | | EN 61010-1: 1993 + A2: 1005 |
Стандарт качества | | разработано и изготовлено в соответствии с ISO 9000 |
Источник питания | | от 9 до 18 В постоянного тока |
Потребляемый ток | | 650 мА при 12 В постоянного тока |
Габариты (Ш × В × Г) | | 150 мм × 80 мм × 170 мм |
Масса | | 1,5 кг |
