Анализатор радиосетей R&S®TSML

R&S®TSML-W – PN сканер WCDMA (№ по каталогу 1153.6000.11)

• Все диапазоны WCDMA (I-IX)
• Параллельные измерения по шести РЧ каналам (несущим)
• Демодуляция BCCH и декодирование всех SIB (1-18)
• 512 динамических каналов приема
• Высокая скорость: 100 мс на измерение
• Чувствительность до -114 дБмВт
• Динамический диапазон до 29 дБ

• Все частоты CDMA SR1 (например, 450/850/900 МГц, 2 ГГц, JTACS, Корея)
• Параллельные измерения по шести РЧ каналам (несущим)
• 512 динамических каналов приема
• Высокая скорость: 200 мс на измерение
• Чувствительность до -119 дБмВт
• Динамический диапазон до 30 дБ

• Все диапазоны GSM (GSM 450/850/900/1800/1900, GSM-E, GSM-R)
• Чувствительность до –112 дБмВт
• Анализ помех (С/Ш, тип, источник, местоположение)
• Высокая скорость: 25 мс на канал
• Декодирование уровня 3 “Типы системной информации от 1 до 3” (например, ARFCN, NCC, BCC, CI, LAC, MNC, MCC)

• Широкий диапазон частот от 80 МГц до 6 ГГц
• Многостандартность и многодиапазонность
• Произвольно выбираемая полоса в диапазоне от 12,5 кГц до 4 МГц
• Высокая скорость измерений: до 1,6 мс
• Измерения, запускаемые по времени и дистанционно
• Генерация данных согласно критерию Ли с внешним дистанционным запуском
• Отлично работает во всех радиовещательных диапазонах, ТВ диапазонах и диапазонах TETRA, GSM, UMTS, CDMA, WiMAX

1. Короткое описание

   Семейство анализаторов радиосетей R&S®TSML от Rohde&Schwarz идеально подходит для выполнения быстрых, эффективных, точных и экономичных измерений с целью оптимизации сети мобильной радиосвязи. Семейство анализаторов радиосетей R&S®TSML позволяет выбрать прибор, максимально удовлетворяющий вашим требованиям. Семейство включает четыре типа анализаторов, каждый из которых предназначен для решения своих специфических задач. Измеряемые данные можно регистрировать и обрабатывать программным обеспечением R&S®ROMES от компании Rohde&Schwarz. Кроме того, благодаря открытому пользовательскому интерфейсу можно использовать собственное программное обеспечение.

2. R&S®TSML



3. Ключевые факты

   1. Диапазон частот: от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW
   2. Полоса: 4 МГц
   3. Разрешающая способность по частоте: 10 кГц
   4. Интерфейс FireWire IEEE 1394
   5. Прецизионная синхронизация GPS PPS
   6. Малая потребляемая мощность: 8 Вт (ном.)
   7. Широкий диапазон питающих напряжений от 9 В до 18 В пост. тока
   8. Удобное и компактное решение:
   9. Ш x В x Г: 150 мм x 80 мм x 170 мм
   10. Масса всего 1,5 кг

4. Быстрые ссылки

   1. Технические описания
   2. Программное обеспечение

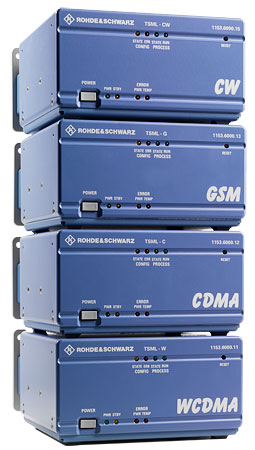

5. Модели

   1. Исполнение№ заказа
   2. R&S®TSML-W WCDMA PN Scanner1153.6000.11
   3. R&S®TSML-C CDMA PN Scanner1153.6000.12
   4. R&S®TSML-G GSM Network Scanner1153.6000.13
   5. R&S®TSML-CW RF-Power Measurements1153.6000.15
   6. R&S®TSML-GW GSM and WCDMA Scanner Measurements1153.6000.20

6. Связанные приборы

   1. Анализатор радиосетей R&S®TSMQ
   2. Анализатор радиосетей R&S®TSMU
   3. Программное обеспечение для измерения покрытя R&S®ROMES

Системы измерения покрытия от Rohde&Schwarz могут применяться практически везде: планирование сети, установка и оптимизация, обслуживание и мониторинг сети и т.п. Захват измеряемых данных, генерация тестового вызова и анализ ре зультатов выполняются быстро и с высокой точностью. Программная платформа R&S®ROMES компании Rohde & Schwarz является ядром системы для измерения в ходе тестовых проездов. Программное обеспечение работает на портативном компьютере и допускает подключение через USB или FireWire таких устройств, как тестовые мобильные телефоны, тестовые приемники или приемники GPS. ПО R&S®ROMES не ограничивается только сбором данных: Оно может обрабатывать и объединять данные для повышения эффективности анализа.

• Широкополосные приемники (от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW)
• Все диапазоны GSM, WCDMA, CDMA2000®1X и CW перекрываются четырьмя моделями
• Экономически выгодное решение для измерений в сетях одного стандарта
• Простое сопряжение со специальным программным обеспечением за счет открытого интерфейса
• Снижение стоимости и времени измерений за счет параллельной работы двух или трех блоков R&S®TSML в ходе анализа переключения между сотами (например, WCDMA и GSM)
• Небольшой размер и вес, аналогично R&S®TSMU
• Решение “под ключ” с ПО R&S®ROMES
• Гибкое расширение системы за счет подключения других регистрирующих устройств, например, тестовых мобильных телефонов, GPS и других приемников
• Возможна конфигурация в виде рюкзака, чемодана или автомобильной 19-дюймовой стойки
• Измерение покрытия WiMAX с помощью TSML-CW

• Простое и гибкое средство измерения покрытия в местах, где невозможно выполнить тестовый проезд (например, на стадионах, в магазинах, в туннелях метро)
• Малый вес, простота применения РЧ приемников и мобильных телефонов
• Поддержка всех технологий (GSM, WCDMA, CDMA2000®, CW)
• Измерение качества обслуживания (QoS)
  • Анализатор качества речи (SQA) на основе алгоритма PESQ
  • Анализатор качества видеопотока (VQA) на основе алгоритма Rohde&Schwarz
  • Анализатор качества сети (NQA) для голосовых вызовов
  • Анализатор качества данных (DQA) для передачи данных
• Анализ помех и паразитных пилот-сигналов
• Анализ переключения между сотами в реальном времени
• Анализ пропущенных соседних сетей
• Диагностика неисправностей прямо на месте
• Отслеживание РЧ сигналов при измерении мощности CW
• Управление осуществляется одним человеком
• Измерение сдвоенных несущих

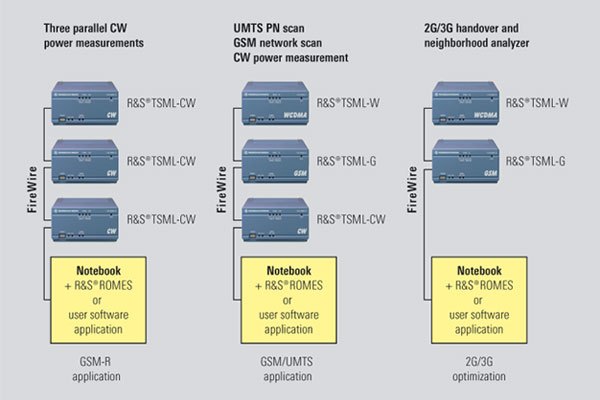

За счет высокой производительности анализатора  радиосетей R&S®TSML  возможно  параллельнное выполнение нескольких задач ПО R&S®ROMES.  Все анализаторы R&S®TSML  соединяются с ноутбуком через интерфейс FireWire  (см. рис.). Управление такой системой возможно благодаря модульной архитектуре  ПО R&S®ROMES.  Комбинация из нескольких анализаторов R&S®TSML  позволяет эффективно решать такие актуальные задачи, как анализ быстрого  переключения между сотами или анализ соседних сетей.


В зависимости от задачи возможны следующие  комбинации:

• Анализатор радиосетей высшего класса R&S®TSMx
• До двух мобильных телефонов
• Поддерживаемые мобильные телефоны (Samsung, Nokia, Qualcomm, Sagem, Siemens и др.)
• Приемник GPS с выходом PPS
• Аккумуляторная батарея для R&S®TSMx (одна запасная)
• Высокопроизводительный ноутбук с Windows XP и ПО R&S®ROMES
• Самсонитовый рюкзак

• Портативность: 430 мм x 300 мм x 120 мм
• Рюкзак массой менее 6 кг (с аккумуляторной батареей)
• Примерно 4 часа непрерывной работы от аккумуляторов
• Запасная аккумуляторная батарея
• Зарядное устройство 230 В переменного тока в комплекте

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• TETRA
